Sektion

Eine Konstruktionslinie kann mehrere Sektionen enthalten. Eine Sektion beschreibt einen Abschnitt auf der Konstruktionslinie und verbindet diesen Abschnitt mit einem Startgelenkpunkt und einem Endgelenkpunkt.

Sektionen werden über das Kontextmenü der Konstruktionslinie erstellt (siehe Konstruktionslinie).

Mausaktionen

Mausaktion	Aktion
Einfachklick links	Wählt die Sektion aus.
Doppelklick links	Öffnet das Dialogfenster “Sektion einstellen” (Sektion \| Sektion-einstellen).
Einfachklick rechts	Öffnet das Kontextmenü.

Kontextmenü

Symbol	Kontextmenü	Aktion
	ID in die Zwischenablage kopieren!	Kopiert die ID in die Zwischenablage.
	Sektion einstellen...	Öffnet das Dialogfenster “Sektion einstellen” der aktuell gewählten Sektion (Sektion \| Sektion-einstellen).
	Sektion löschen...	Löscht die aktuell gewählte Sektion.
	Ergebnisse löschen...	Die Ergebnisse der Berechnungen aller untergeordneten Module werden gelöscht.

Symbole

Symbol	Aktion
	Aktiviert beziehungsweise deaktiviert die Sektion im Variantennetz.
	Springt zur Sektion in der Projektansicht.

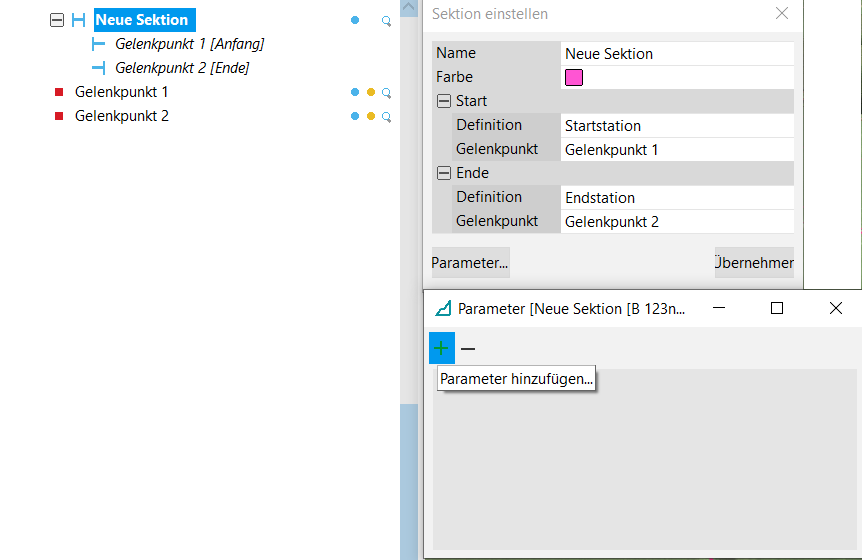

Sektion einstellen

Eigenschaft	Beschreibung
Name	Definiert den Namen der Sektion.
Farbe	Definiert die Anzeigefarbe für die Sektion.
Start	Definition	Definiert, wo die Sektion auf der Konstruktionslinie stationsmäßig beginnen soll. Folgende Möglichkeiten stehen zur Verfügung: nicht festgelegt: Es wird keine Station für den Start festgelegt. Die Sektion ist damit ungültig. Startstation: Die Startstation der Konstruktionslinie wird verwendet. Endstation: Die Endstation der Konstruktionslinie wird verwendet. Station: Die Station kann manuell festgelegt werden (wenn ausgewählt).
	Gelenkpunkt	Wählt einen Gelenkpunkt aus der Liste der bereits erstellten Gelenkpunkte für die unter “Definition” eingestellte Station aus, an dem die Sektion beginnt.
Ende	Definition	Definiert, wo die Sektion auf der Konstruktionslinie stationsmäßig enden soll. Folgende Möglichkeiten stehen zur Verfügung: nicht festgelegt: Es wird keine Station für das Ende festgelegt. Die Sektion ist damit ungültig. Startstation: Die Startstation der Konstruktionslinie wird verwendet. Endstation: Die Endstation der Konstruktionslinie wird verwendet. Station: Die Station kann manuell festgelegt werden (wenn ausgewählt).
	Gelenkpunkt	Wählt einen Gelenkpunkt aus der Liste der bereits erstellten Gelenkpunkte für die unter “Definition” eingestellte Station aus, an dem die Sektion endet.
