Marke Sichtberme
Diese Marke ermöglicht das Hinzufügen einer Berme im Damm- beziehungsweise Einschnittsabschnitt (zum Beispiel Sichtberme).

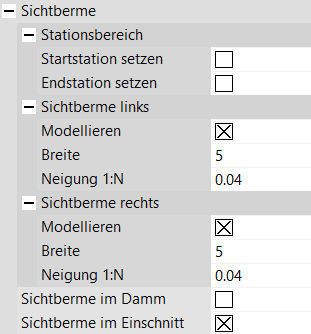

Option | Bedeutung |
linke Berme | Anordnung einer Berme im linken Querprofilbereich. |
rechte Berme | Anordnung einer Berme im rechten Querprofilbereich. |
im Damm | Anordnung nur im Dammbereich. |
im Einschnitt | Anordnung nur im Einschnittsbereich. |
Breite links (absolute Größe) | Absolute Bermenbreite für linke Berme. |
Neigung links (absolute Größe) | Absolutes Neigungsverhältnis der linken Berme. Daraus ergibt sich die Höhendifferenz bei gegebenem Abstand T in Meter zu T*X Meter. |
Breite rechts (absolute Größe) | Absolute Bermenbreite für rechte Berme. |
Neigung rechts (absolute Größe) | Absolutes Neigungsverhältnis der rechten Berme. Daraus ergibt sich die Höhendifferenz bei gegebenem Abstand T in Meter zu T*X Meter. |
Absolute Eingaben sind im Allgemeinen positiv. Die Orientierung der Breiten und Neigungen wird von der seitlichen Anordnung abgeleitet. Dazu wird mit “minus eins” im linken Bereich multipliziert. Zusätzlich wird die Neigung im Einschnitt automatisch mit “minus eins” multipliziert. Trotzdem können Sie vorzeichenbehaftete Werte eingeben, die das Verhalten entsprechend verändern.
