Berechnung von Halte- und Überholsichtweiten für Konstruktionslinien Straße
Die Berechnung der Halte- und Überholsichtweiten in KorFin® für BIM-Straßen finden Sie unter Berechnung und Auswertung von Sichtweiten und Sichtschatten bei BIM-Straßen .
Für Konstruktionslinien wird das Vorgehen in diesem Abschnitt beschrieben.
Voraussetzungen
Ein KorFin®-Projekt liegt geöffnet vor.
Eine Straße liegt vor.
Vorgehen
Markieren Sie die von Ihnen erstellte Straße im Projektbaum und öffnen über das Kontextmenü den Markeneditor.
Wählen Sie die Marke “Sichtweiten” und fügen diese mit dem Plussymbol hinzu.
Anschließend wählen Sie die noch erforderliche Marke “Maximalgeschwindigkeit” aus und fügen diese ebenfalls mit dem grünen Plussymbol hinzu.
Unter dem Menüpunkt “Maximalgeschwindigkeit [km/h]” geben Sie eine Maximalgeschwindigkeit (nicht 0!) an.
Optional auch als Festlegung mit einer Station.
Starten Sie die Berechnung über den Button “Marken jetzt anwenden!”.
Falls keine Sichtstrahlen angezeigt werden, überprüfen Sie folgende Einstellungen:
Führen Sie im Projektbaum einen Rechtsklick auf die erstellte Straße aus “> Konstruktionslinie einstellen… > Darstellung > Erforderliche Sichtstrahlen”.
Ab Version 4.7.0 werden die Einstellungen nach dem Markieren der jeweiligen Konstruktionslinie im rechten Eigenschaftsbereich angezeigt. Es erscheint kein separates Dialogfenster dazu.
“Erweitert > nur unterschiedliche Sichtweiten” muss ausgeschaltet sein, restliche Einträge eingeschaltet.
Für mehr Details aktivieren Sie folgende Einstellungen:
o Einstellungen der hinzugefügten Marke “Sichtweite”
o Im Bereich “Halten” und “Überholen” die Einträge “Vorhandene Sichtweite hin” und “Vorhandene Sichtweite rück”
Anschließend starten Sie die Berechnung über den Button “Marken jetzt anwenden!”.
Für eine komplette Berechnung der Sichtweiten führen Sie einen Rechtsklick auf die erstellte Straße im Projektbaum “> Konstruktionslinie > Konstruktionslinie(n) auswerten!”.

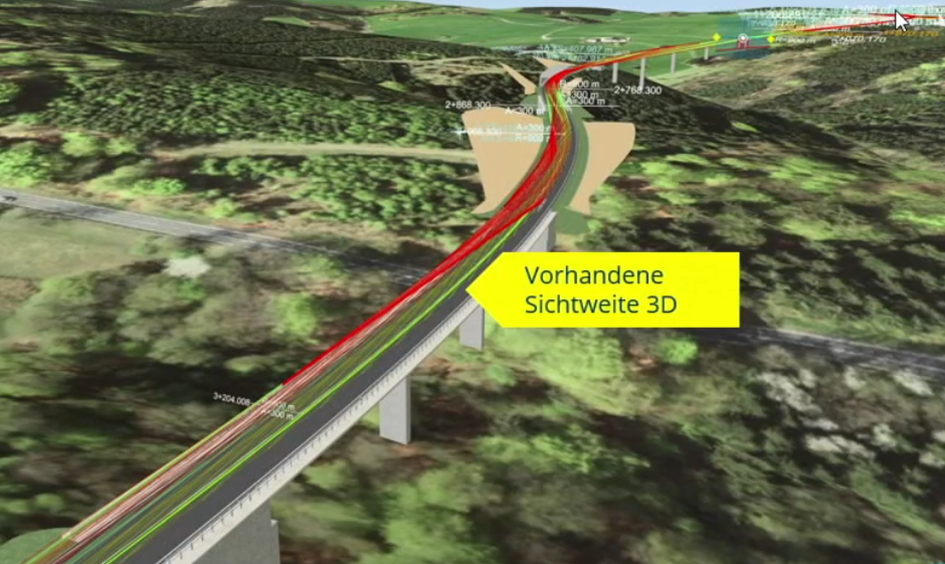

Die Sichtweiten können im Querprofilfenster über die Anzeige als “Umhüllende im Querschnitt” angezeigt werden.
Beachten Sie bitte, dass die Berechnung sehr viel Zeit in Anspruch nehmen kann!
