Signale erstellen
Voraussetzungen
Ein KorFin®-Projekt ist geöffnet.
Die entsprechenden Bauteilbibliotheken (*.res) sind als Ressource in der Arbeitsmappe angemeldet.
Die Bauteilgruppen für die einzelnen Signale sind modelliert und im Projektverzeichnis gespeichert (*.mxml).
Vorgehen
Erstellen Sie über “Infrastruktur > Bahn > Signal neu…” ein neues Signal. Vergeben Sie einen Namen.
Bestimmen Sie das “Glei”s, zu dem das Signal gehört, im Eigenschaftsfenster in der Zeile “Trassierungslinie”.

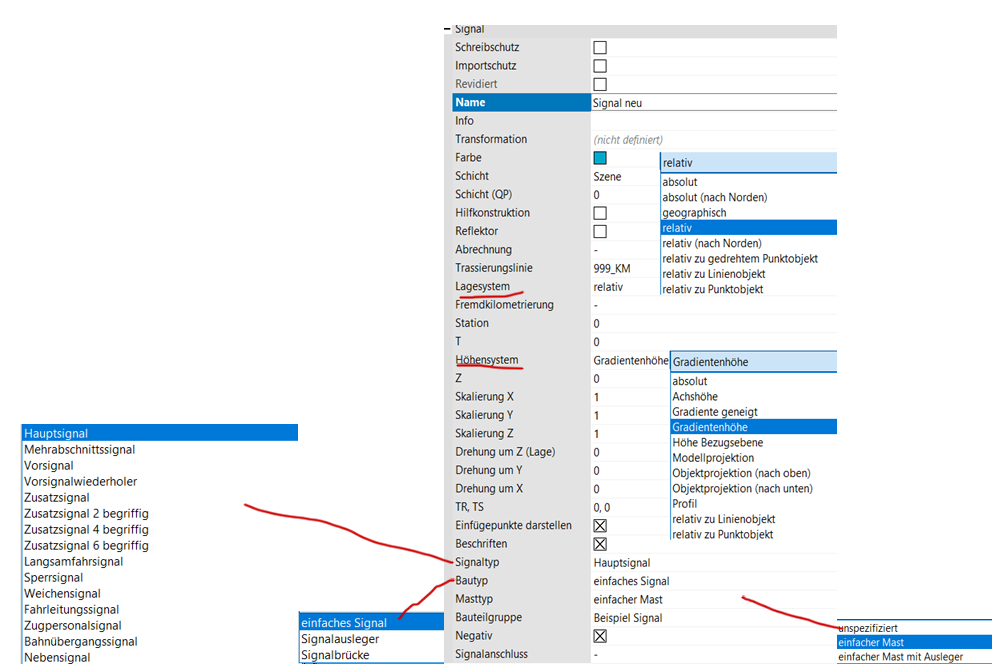

Wählen Sie unter “Lagesystem” das Lagesystem aus.
Je nach gewähltem Lagesystem müssen andere Parameter zur Bestimmung der Lage angegeben werden. Die nachfolgenden Erläuterungen beziehen sich auf das Lagesystem “relativ”.
Geben Sie die korrekte Station an.
Der “T”-Wert steht für den Abstand zum Gleis.
Wählen Sie unter “Höhensystem” den Höhenbezug aus.
Der “Z”-Wert steht für die obere Lichtpunkthöhe.
Wählen Sie den “Signaltyp”, den “Bautyp”, den “Masttyp” aus.

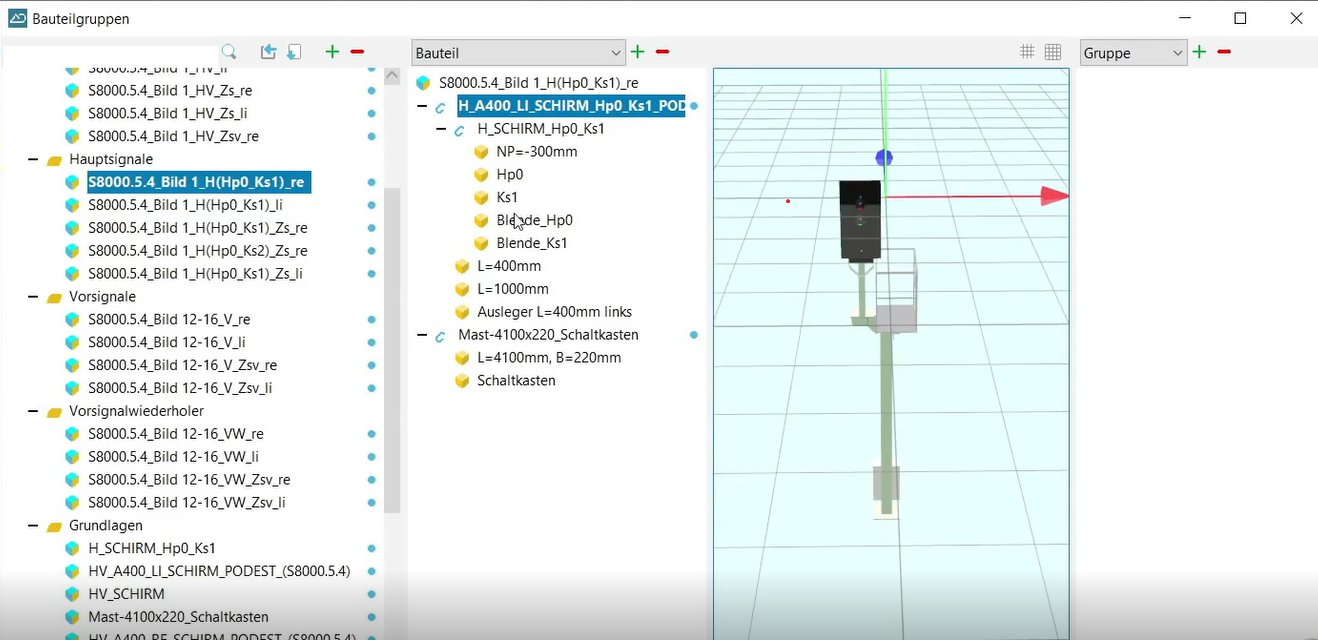

Zum Bestimmen der Bauteilgruppe öffnen Sie das Modul “Bauteilgruppen”. Hierhin können Sie externe Bauteilgruppen und einzelne Bauteile importieren und bei Bedarf bearbeiten.
Anschließend klicken Sie im Signaldialog auf … in der Zeile “Bauteilgruppe” und wählen die benötigte Bauteilgruppe aus.
Mit “Aktivieren/Deaktivieren” der Eigenschaft “Negativ” drehen Sie die Position des Signals und somit seine Sichtbarkeit für den vorbeifahrenden Zug.
Aktualisieren Sie die Fachobjekte über “Fachobjekte aktualisieren”.
Zum Prüfen der Signalsichtweite für das modellierte Signal verwenden Sie das “Modul Analysen > Signalsichtweite”.
