Simulation und Filmerstellung in KorFin®
Voreinstellungen bei einer Simulation
In KorFin® besteht die Möglichkeit, entlang einer Trasse (mit Konstruktionslinie als Grundlage) eine Befahrung, Befliegung bzw. Begehung durchzuführen. Die erstellte Animation kann anschließend exportiert werden.

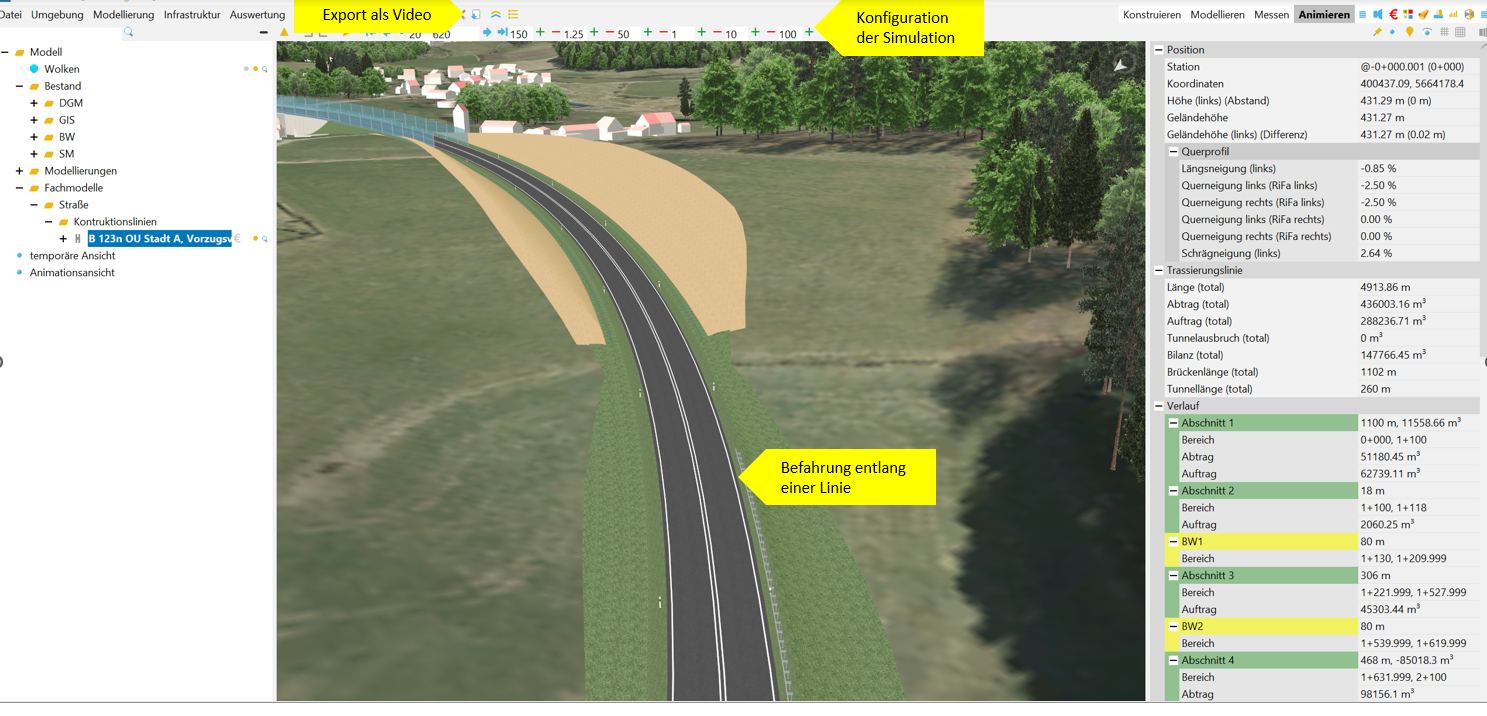

Aktivieren Sie den Modus “Animieren”. Über dem Ansichtsfenster erscheinen zusätzliche Werkzeuge zum Einstellen der Visualisierung.

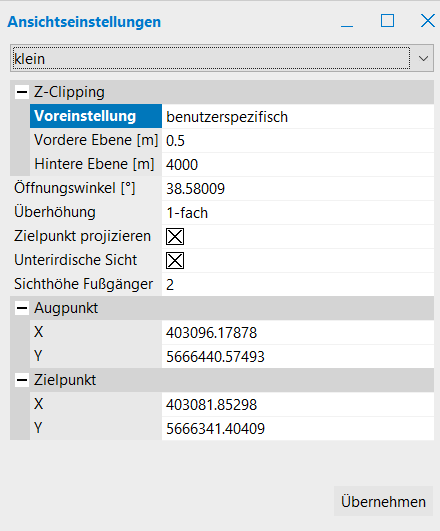

Klicken Sie auf den Button “Aktuelle Ansicht einstellen…” zum Festlegen bzw. Prüfen von eingestellten Ansichtsparametern.
Stellen Sie den Augpunkt und den Zielpunkt und bei Bedarf weitere Parameter ein.
Über die “Geschwindigkeit” können Sie steuern, ob eine Befahrung oder eine Begehung der Trasse stattfindet.
Zum Darstellen einer Befliegung empfiehlt es sich, eine extra für die Visualisierung vorgesehene Konstruktionslinie entlang der geplanten Trasse anzulegen und als Grundlage zu verwenden. Dadurch können Sie den Verlauf der Kamera besser optimieren und allgemein schöner gestalten.
Dies ist aber nicht zwingend erforderlich, denn über die Parameter der Höhe und der Zielpunktentfernung lässt sich eine Befliegung auch problemlos reproduzieren.
Die Richtung, in welcher die Animation durchgeführt wird (Hinfahrt bzw. Rückfahrt auf der gegenüberliegenden Richtungsfahrbahn, dem Fahrstreifen oder Gleis), kann über das Minuszeichen vor den jeweiligen Parametern eingestellt werden. Das Minuszeichen gilt dabei für die Rückfahrt.
Beispiel
Erstellung einer Visualisierungskonstruktionslinie bei Befliegungen
Falls Sie sich für die Erstellung einer Visualisierungskonstruktionslinie entscheiden, erstellen Sie diese über “Konstruktionslinie neu… > Linie > Biegestab” und bestätigen mit “OK”.
Passen Sie den Verlauf der neuen Konstruktionslinie Ihren Anforderungen an.
Über entsprechende Maus- und Tastenkombinationen können Sie die neue Konstruktionslinie in der Höhe einstellen, um dadurch z.B. die Flugbahn im Anflug und Betrachtung aus der Nähe etc. realitätsnah darzustellen.
Anschließend klicken Sie auf den Button “Animation starten (F12)”. Die Simulation wird im Ansichtsfenster durchgeführt.
Filmerstellung und -export
Die in KorFin® erstellte Simulation kann jederzeit für verschiedene Zwecke exportiert werden.
Näheres können Sie im KorFin®-Handbuch nachlesen.
