Teilstreckenzerlegung einer Immissionsberechnung visualisieren
Die Teilstreckenzerlegung ist die Zerlegung der Schallquelllinie der Trasse in Teilstrecken, die zur Schallberechnung an einem Immissionspunkt benötigt werden. Von jeder Teilstrecke aus wird ein Schallweg zum Immissionspunkt gebildet. Dieser Schallweg über Hindernisse hinweg heißt Gummilinie.
Schallquelllinien werden nur in der Planungsqualität gezeichnet. Diese wird in den “Programmeinstellungen” im Reiter “Engine” festgelegt.
Voraussetzungen
KorFin®-Projekt ist gestartet.
Eine Trasse zum Durchführen der Schallberechnung ist vorhanden.
Die zugehörigen Fachobjekte “Schallquelllinie” und “Immissionspunkte” (bzw. “Immissionspunktberechnungen”) sind angelegt.
Vorgehen

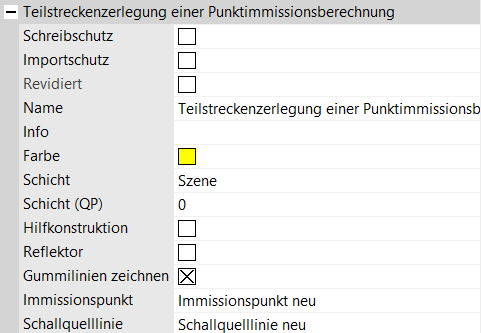

Erstellen Sie eine Teilstreckenzerlegung über “Auswertung > Schall > Teilstreckenzerlegung einer Immissionsberechnung neu…”. Im rechten Eigenschaftsbereich erscheint ein separates Fenster mit vielen möglichen Parametern zum Einstellen.
An der Teilstreckenzerlegung wählen Sie in den Parametern eine zugehörige “Schallquelllinie” und einen “Immissionspunkt”.
Diese Fachobjekte müssen schon existieren.
Danach können Sie über den Rechtsklick auf das Teilstreckenzerlegungsfachobjekt die Option “Teilstreckenzerlegung ermitteln!” wählen. Damit wird die Zerlegung ermittelt und visualisiert.
Es gibt in den Parametern des Fachobjekts “Teilstreckenzerlegung einer Immissionsberechnung” die Checkbox “Schallausbreitungsweg projizieren”. Wenn diese angehakt ist, werden zusätzlich zu der Zerlegung auch die Schallwege von der Teilstrecke zum Immissionspunkt visualisiert.
