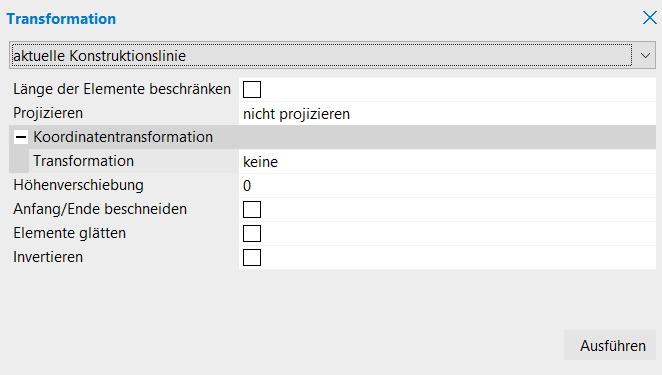

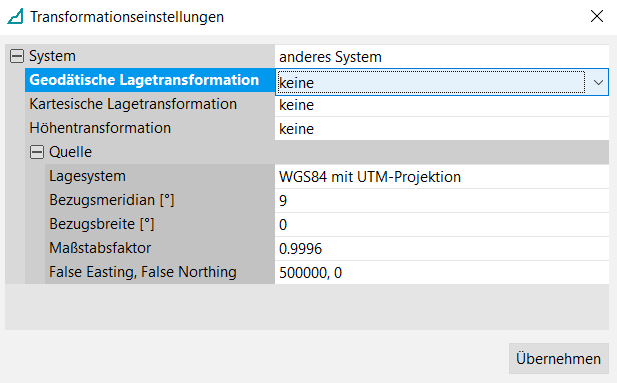

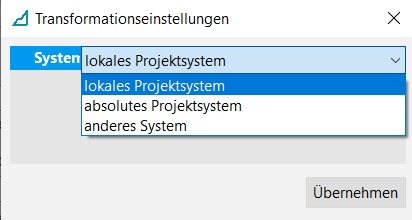

Transformation der Konstruktionslinie

Art der Transformation

Festlegung

Translation

Über einen gegebenen Passpunkt für Quelle und Ziel berechnet sich die Verschiebung (Translation).

Orthogonale Transformation

Über zwei gegebene Passpunkte für Quelle und Ziel berechnen sich eine Translation, Rotation und auf X und Y gleiche Skalierung.

Affine Transformation

Über drei gegebene Passpunkte für Quelle und Ziel berechnet sich eine komplette Koordinatentransformation des Lageplans. Demnach können Sie die zwei Achsen des Lageplans bezüglich eines Basispunkts beliebig verdrehen und skalieren.

Option

Beschreibung

Anfang/Ende beschneiden

Aktivieren der Schnittfunktion. Der Schnitt wirkt sich nur auf Anfang und Ende und somit nicht auf Konstruktionslinienteile aus, die temporär einen Bereich verlassen. Es entstehen somit keine "Löcher" in der Konstruktionslinie durch die Operation “Beschneiden”.

komplett außerhalb liegende Linien löschen

Bei aktivierter Option werden Konstruktionslinien gelöscht, die komplett außerhalb des angegebenen Bereichs liegen. Anderenfalls werden die Konstruktionslinien ignoriert.

Stationen verschieben/Anfangsstation ändern

Beim Beschneiden des Anfangs einer Konstruktionslinie haben Sie zwei Möglichkeiten, die Konsistenz zu den Stationen sicherzustellen. Bei “Stationen verschieben” bleibt die Anfangsstation erhalten und alle Stationsbezüge werden um den Verschnitt verschoben. Im anderen Fall “Anfangsstation ändern” bleiben alle Stationenbezüge unberührt und nur die Anfangsstation wird um den Verschnitt verschoben.

Umgrenzungspolygon

Festlegen des gültigen Konstruktionslinienbereichs durch eine Umgrenzungslinie. Wählen Sie eine mathematisch positive, geschlossene und zusammenhängende Umgrenzungslinie in absoluten Projektkoordinaten und im TXT-Format aus. Anfangsbereiche und Endbereiche der betreffenden Konstruktionslinie, die nicht innerhalb des umschlossenen Gebiets liegen, werden durch die Beschneideoperation weggeschnitten.

Option

Beschreibung

Projizieren

Stellt die Projektion der Konstruktionspunkte der Konstruktionslinie ein. Folgende Auswahl möglich:

• nicht projizieren: Die Konstruktionspunkte werden nicht projiziert.

• auf Bezugsebene: Die Konstruktionspunkte werden auf die ausgewählte Bezugsebene projiziert.

• Projektionsziel: Die Konstruktionspunkte werden auf die ausgewählten Projektionsziele projiziert.

Es werden die Konstruktionspunkte projiziert. Das bedeutet nicht, dass die Kurve auch auf dem Gelände verläuft, da nur die Konstruktionspunkte verschoben werden.

Höhenverschiebung

Alle Konstruktionspunkte werden um einen festen Wert in der Höhe verschoben. Geben Sie eine vorzeichenbehaftete Konstante in Meter ein.

Sollen die Konstruktionspunkte nicht verschoben werden, geben Sie eine 0 ein.

Ziel

Beschreibung

Konstruktionslinie auf Gelände projizieren.

• Wählen Sie beim “Anwenden > aktuelle Konstruktionslinie”.

• Wählen Sie zum Projizieren “auf Bezugsebene” aus.

• Führen Sie die Transformation aus.

• Die Punkte der Konstruktionslinie werden projiziert.

Konstruktionslinie in der Höhe verschieben.

• Wählen Sie beim “Anwenden > aktuelle Konstruktionslinie”.

• Wählen Sie zum Projizieren “nicht projizieren” aus.

• Geben Sie einen Wert für die Höhenverschiebung ein.

• Führen Sie die Transformation aus.

• Die Punkte der Konstruktionslinie werden entsprechend des Wertes in der Höhe verschoben.

Diese Funktion kann auch mit der Projektion aufs Gelände kombiniert werden (nützlich z.B. für Befliegungen).

Option

Beschreibung

Länge des Elements beschränken [m]

Hinzufügen von Zwischenstellen und somit Erstellung neuer Elemente, bis eine Maximallänge aller Elemente gewährleistet ist. Das mittige Hinzufügen von Konstruktionspunkten in ein zu langes Element führt zur Aufteilung des Elements in zwei neue mit jeweils der halben Elementlänge. Das geschieht rekursiv solange, bis kein Element mehr geteilt werden muss. Dabei wird die Geometrie der gesamten Konstruktionslinie nicht verändert. Geben Sie die positive Maximallänge in Meter ein.

Invertieren

Vertauscht die Reihenfolge der Konstruktionspunkte der betreffenden Konstruktionslinie. Dadurch wird die Stationierung der Konstruktionslinie geändert.

Die Stationen innerhalb der Marken werden automatisch angepasst. Die Relation zur linken und rechten Seite in den Parametern der Marken wird nicht automatisch vertauscht. Sie müssen die Auswirkungen der Inversion selbst überprüfen.
