Planung im Bereich Erdkabel
Die Planung im Bereich Erdkabel basiert immer auf einer Konstruktionslinie. Diese kann für eine schnelle Visualisierung direkt oder für eine BIM-gemäße Planung verwendet werden.
Schnelle Visualisierung einer einfachen Erdkabeltrasse

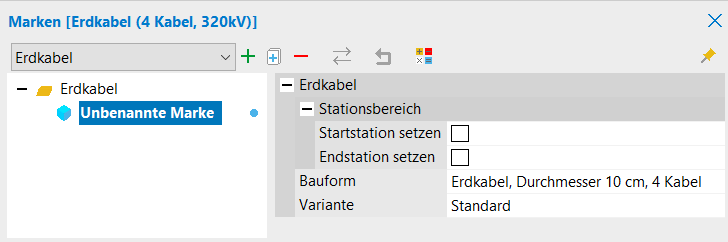

Dazu markieren Sie Ihre Konstruktionslinie im Projektbaum und wählen Sie über den Rechtsklick “Marken…” aus. Es öffnet sich der Markeneditor (alternativ F6-Taste).
Die Auswahl der Marke “Erdkabel” steht für die Definition einer Erdkabelfamilie, die entlang der Konstruktionslinie abgesetzt wird.
Wählen Sie eine der vordefinierten Konfigurationen für “Bauform” und “Variante” aus.
Klicken Sie anschließend auf “Marken jetzt anwenden!”. Die Einstellungen werden übernommen.
Die Höhe entspricht der Höhe der Konstruktionslinie.
Diese können Sie im Längsschnittfenster über die Anfasser anpassen.
BIM-gemäße Planung einer Erdkabeltrasse
Die BIM-gemäße Planung der Erdkabeltrasse erfolgt in KorFin® über einzelne Fachobjekte für die einzelnen Bestandteile des Fachmodells Erdkabel. Dazu zählen unter anderem
Linien der Kabelsysteme,
Kabelgräben,
Querungen,
Baugruben und
Haufwerke.
Nutzen Sie dazu die entsprechenden Fachobjekte, siehe Definition von parametrischen Volumenkörpern für den Erdkabelbereich.
Weitere Informationen:
Fachobjekte im Bereich Volumen
Fachobjekte im Bereich Erdkabel
