Übergangskonstruktion zwischen Schutzeinrichtungen erstellen
Ab Version 4.7.1 besteht die Möglichkeit, Übergangskonstruktionen zwischen zwei aneinanderliegenden Schutzeinrichtungssystemen zu modellieren.
Voraussetzungen
Ein KorFin®-Projekt liegt geöffnet vor.
Eine Straße liegt vor.
Zwei entsprechende Schutzeinrichtungssysteme sind modelliert.
Die entsprechende Bauteilbibliothek ist angemeldet.
Vorgehen
Erstellen Sie über “Infrastruktur > Straße > Übergangskonstruktion Schutzeinrichtung neu...” eine neue Übergangskonstruktion, geben Sie dieser einen Namen und bestätigen Sie mit “OK”.

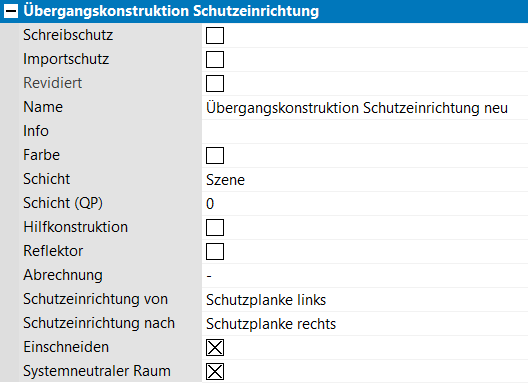

Stellen Sie im rechten Eigenschaftsbereich weitere relevante Parameter ein (Details unter Fachobjekte im Bereich Straße | Übergangskonstruktion-Schutzeinrichtung).
Bei den Optionen “Schutzeinrichtung von” und “Schutzeinrichtung nach” müssen Sie jeweils die beiden modellierten Schutzeinrichtungssysteme eingeben, zwischen denen ein Übergang benötigt wird. Dazu klicken Sie auf die jeweilige Schutzeinrichtung im Projektbaum mit gleichzeitig gedrückter ALT-Taste und übertragen diese auf die Bezeichnung der Option. Die Verknüpfung der Systeme wird angezeigt.
Das Programm erkennt aus den Parametern der beiden definierten Schutzeinrichtungen (Typ, Material (Stahl/Beton) etc.), welches Übergangselement genau hinzugefügt werden kann. Dieses wird aus der nach Richtlinien vordefinierten Bauteilbibliothek übernommen.
Bei Bedarf aktivieren Sie die Anzeige der “systemneutralen Räume”.
Aktualisieren Sie die Fachobjekte über “Fachobjekte aktualisieren”.

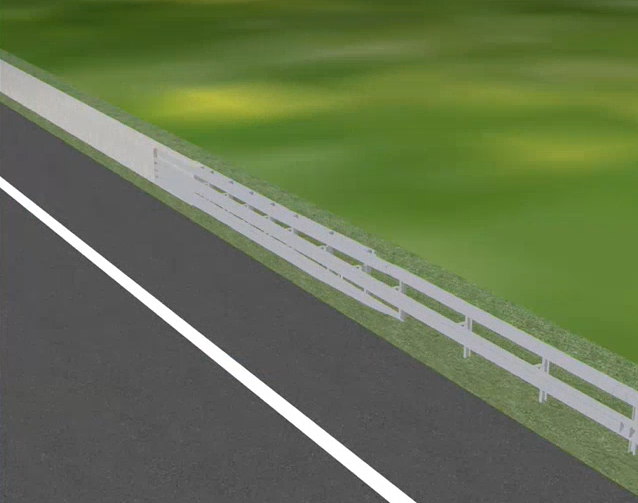

Beispiel für eine Übergangskonstruktion Stahl - Beton

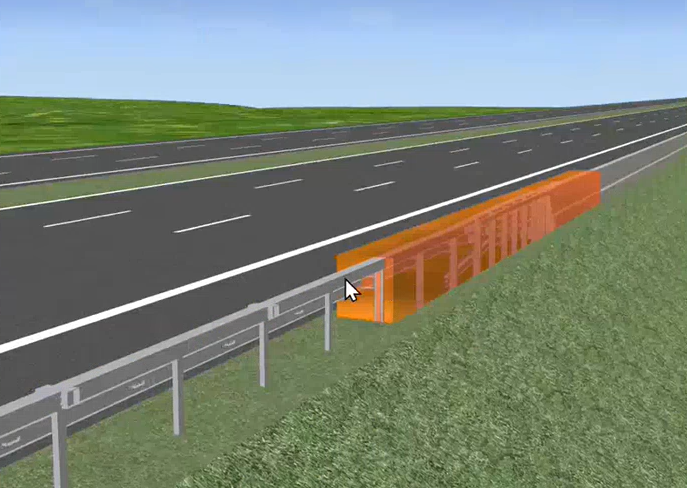

Systemneutraler Raum für eine Übergangskonstruktion
