4D-Modell

Option

Bedeutung

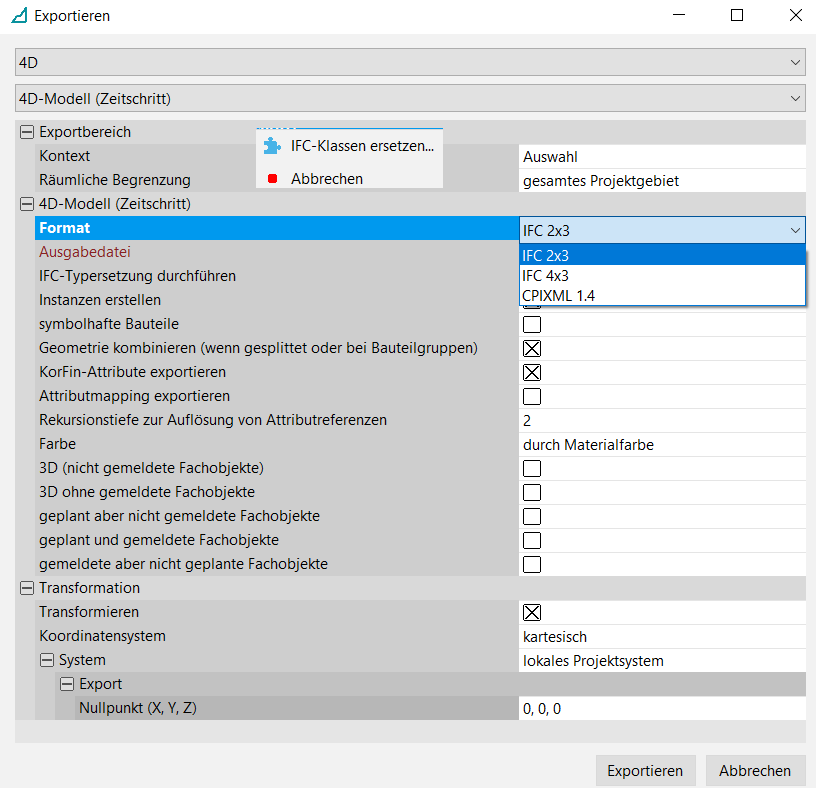

Instanzen erstellen

Ist diese Option aktiviert, werden Instanzen mit einer Referenz auf den Prototyp ausgegeben. Ist diese Option deaktiviert, werden alle Instanzobjekte aufgelöst gespeichert.

Manche Programme können keine Instanzen verarbeiten.

Symbolhafte Bauteile

Wenn aktiviert, werden Bauteile nicht in der Originalstruktur, sondern nur symbolhaft ausgegeben.

Geometrie kombinieren (wenn gesplittet oder bei Bauteilgruppen)

Verbindet gesplittete Geometrie (z.B. die Volumen einer Trassierung) zu einer Einheit.

nicht in die Wurzel produzieren

Bezieht sich auf den Root-Knoten der IFC-Datei (manche Software-Produkte setzen voraus, dass es ein übergeordnetes Objekt gibt und nicht mehrere Objekte direkt in der Wurzel liegen).

ebene Struktur erzeugen

IFC/CPIXML: Geosystem exportieren

Der Projektnullpunkt wird ebenfalls exportiert.

Ab Version 4.7.1:

Wird im 4D-Export eine Transformation in ein anderes System mit einem anderen Nullpunkt angegeben und im Hauptexportfenster das GeoSystem NICHT mit exportiert (nicht angehakt), dann werden die Koordinaten lokal zum angegebenen System ausgegeben.

Ab Version 4.7.2:

Die Option "IFC/CPIXML: Geosystem exportieren" ist als Standard ausgewählt.

Ab Version 4.8.0:

Beim Export einer CPIXML-Datei kann ein Nullpunkt verwendet und in die Datei geschrieben werden. Die Koordinaten werden damit relativ exportiert.
