Export von Konstruktionslinien mit/ohne implizite(n) Objekte(n)
Export der Konstruktionslinie ohne implizite Objekte
Enthält Ihre Konstruktionslinie automatisch erzeugte implizite Objekte, die in reine Fachobjekte nicht umgewandelt sind, werden die impliziten Objekte beim Export der Konstruktionslinie nicht berücksichtigt. In diesem Fall wird die Konstruktionslinie nur mit ihrer Oberfläche exportiert.
Markieren Sie die betreffende Konstruktionslinie im Projektbaum.
Öffnen Sie den Exportdialog.
Wählen Sie “3D > BIM-Modell (Projekt)”.
Stellen Sie den Exportbereich ein.
Stellen Sie “Format”, “Ausgabedatei” und bei Bedarf weitere Parameter ein.
Bestätigen Sie mit “Exportieren”.
Export der Konstruktionslinie mit Fachobjekten aus impliziten Objekten
Implizite Objekte können nur dann exportiert werden, wenn sie als eigenständige Fachobjekte definiert sind. In diesem Fall stellen sie einzelne Volumenkörper dar und können mehrfach ausgewertet werden.
Markieren Sie den übergeordneten Ordner mit allen impliziten Objekten, welche aus der Konstruktionslinie rausgezogen wurden.
Öffnen Sie den Exportdialog.
Wählen Sie “3D > BIM-Modell (Projekt)”.
Stellen Sie den Exportbereich ein.
Stellen Sie “Format”, “Ausgabedatei” und bei Bedarf weitere Parameter ein.
Bestätigen Sie mit “Exportieren”.

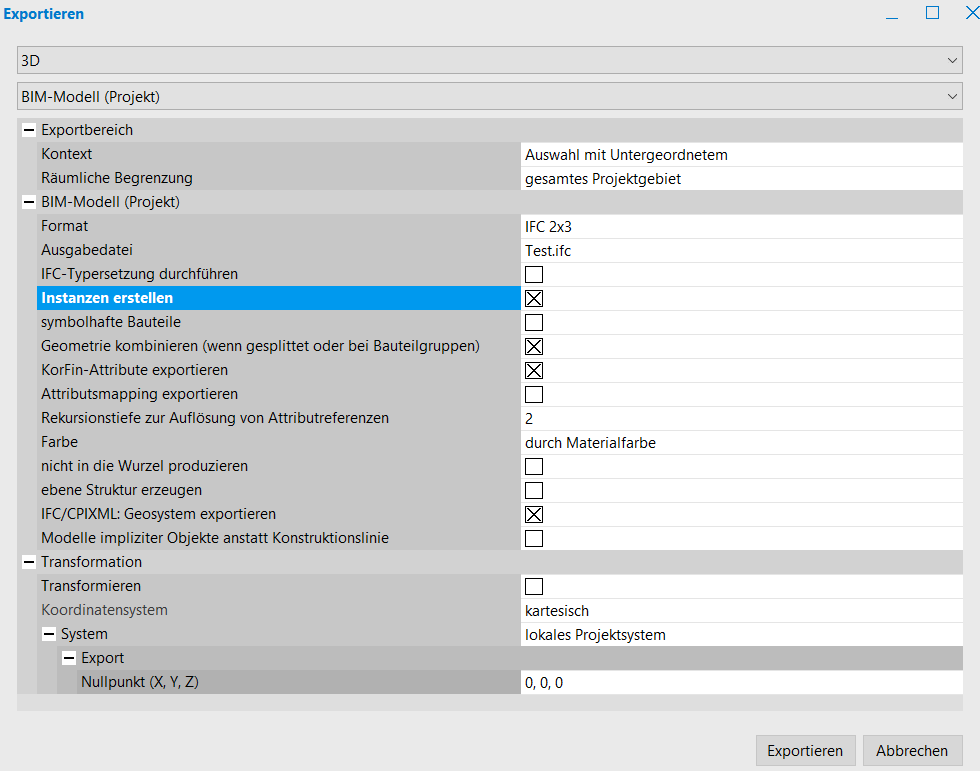

Beispieleinstellungen
Export der Konstruktionslinie ohne Fachobjekte aus impliziten Objekten zu erstellen
Markieren Sie Ihre Konstruktionslinie.
Öffnen Sie den Exportdialog.
Wählen Sie “3D > BIM-Modell (Projekt)”.
Stellen Sie den Exportbereich ein.
Stellen Sie “Format”, “Ausgabedatei” ein.
Beachten Sie die Einstellungen des IFC-Exports.
Aktivieren Sie die Option “Modelle impliziter Objekte anstatt Konstruktionslinie”. In diesem Fall werden automatisch erzeugte implizite Objekte der Konstruktionslinie beim Export berücksichtigt, ohne dabei aus dieser rausgezogen (Umwandlung) werden zu müssen.
Bestätigen Sie mit “Exportieren”.
Beachten Sie bitte, dass eine weitere separate Auswertung von solchen impliziten Objekten, solange sie nicht in Fachobjekte umgewandelt sind, außer Export nicht möglich ist.

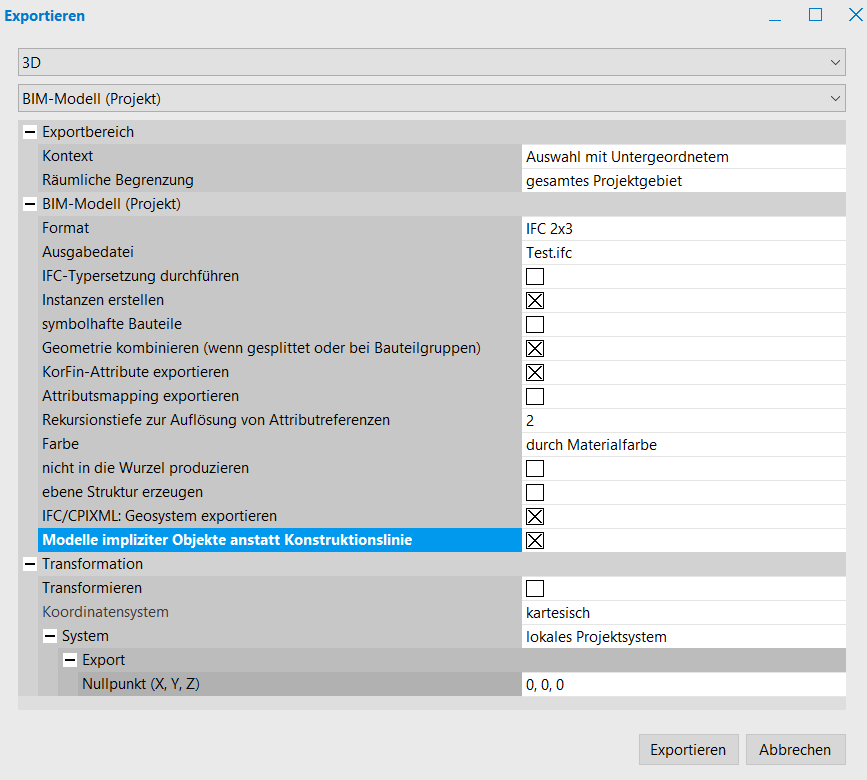

Beispieleinstellungen
