Querprofil
Die Funktion benötigt eine separate Lizenz!
Der Querprofilexport erstellt Querprofile im CARD/1-Format ab Version 8. Die berechneten Querprofile werden als PRO-Datei geschrieben. Dabei wird automatisch eine konsistente Punktnummerndefinition angewandt. Weiterhin können Querprofile im DXF-Format erstellt und exportiert werden.

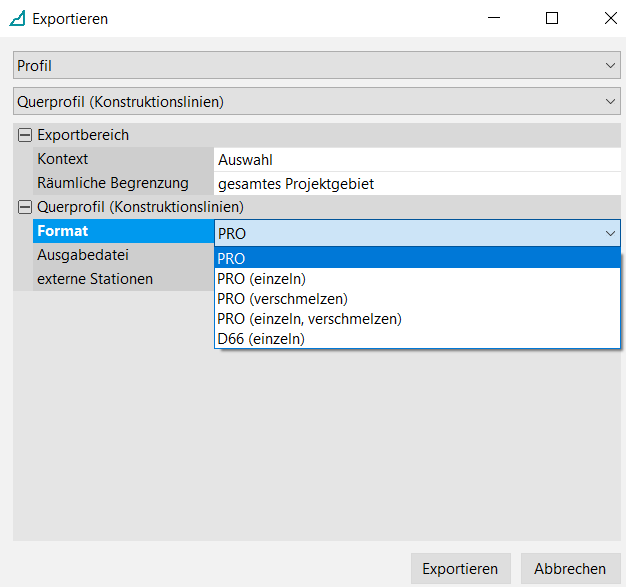

Folgende Formate werden angeboten:
PRO, PRO (einzeln), PRO (verschmelzen), PRO (einzeln, verschmelzen), D66 (einzeln)
Folgende Exportoptionen können definiert werden:
Option | Bedeutung |
Station von/bis | Stationsbereich der zu exportierenden Querprofile. Die vorhandenen Querprofile im angegebenen Stationsbereich der aktuellen Konstruktionslinie werden als Einzeldateien ausgegeben. (Beispiel Stationsangabe: km 1+283 als 1283 eingeben) |
Verschmelzung lagegleicher Punkte | Beim Export können lagegleiche Punkte entstehen. Diese werden entweder durch einen minimalen Wert in T verschoben oder beim Aktivieren der Option zu einem Punkt mit unterschiedlicher Punktnummer kombiniert. Die neue Punktnummer ergibt sich dann als Summe der Punktnummern der zu verbindenden Punkte. |
Beispiel Version 4.8.0
