Symbole der Projektansicht

Symbol	Funktion	Aktion
	Objektwahl aktivieren oder deaktivieren...	Aktiviert bzw. deaktiviert die Objektwahl.

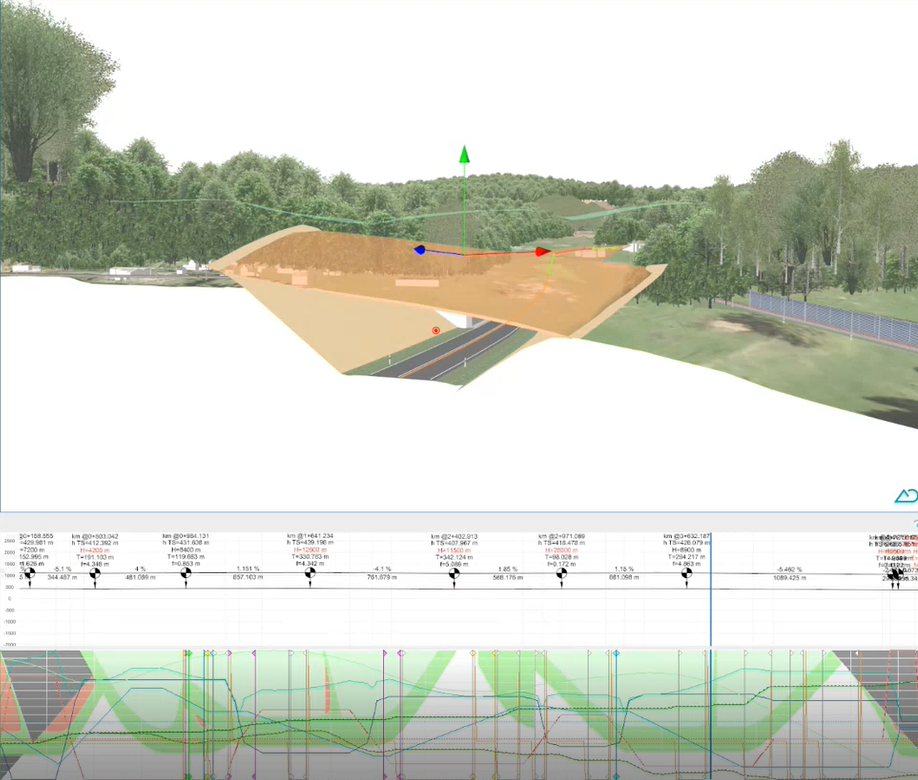

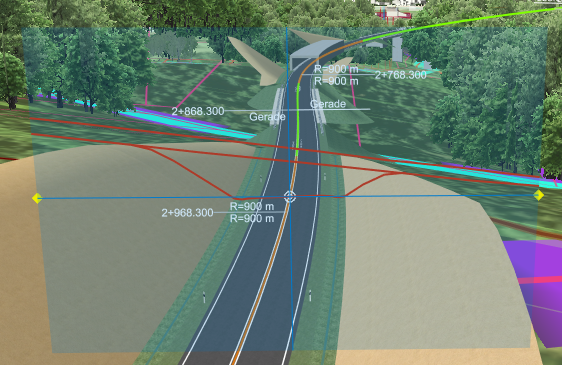

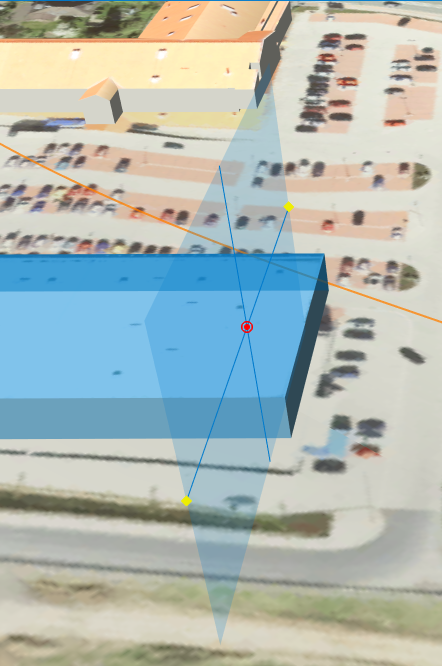

Ab Version 4.7.0 sind zusätzliche Funktionen am blauen Querprofilschirm verfügbar: In der Mitte befindet sich auf der Achse ein weißer Punkt (an die Achse gebunden) und seitlich zwei Anfasserpunkte, mit deren Hilfe die Querprofilebene angepasst werden kann. Wenn Sie den weißen Punkt anklicken und festhalten, können Sie die Querprofilebene im Modell mit der Maus frei bewegen, dabei wird der Schnitt in Echtzeit ausgewertet und im Querprofilfenster gleichzeitig aktualisiert. Mithilfe der gelben Anfasserpunkte können Sie die Querprofilebene drehen und erweitern. Markieren Sie den weißen Punkt in der Mitte, erscheinen im Eigenschaftsfenster zusätzliche Parameter des Querschnitts: “Modell schneiden >” mögliche Einstellungen “nicht schneiden, in Stationierung, gegen Stationierung” “Berechnen > aktiviert/deaktiviert” (bei “aktiviert” erscheinen Schnittkanten am Randes des Querprofilschirms) “Füllen > aktiviert/deaktiviert” (sinnvoll bei Schnitten an Volumenkörpern. Bei “aktiviert” werden diese genauso gefüllt dargestellt wie im Querprofilfenster. Bei “deaktiviert” bleibt der innere Aufbau des Volumenkörpers sichtbar (siehe Bild unten). Wenn Sie die Umschalt-Taste gedrückt halten und mit der Maus ein selektierbares und zum Anzeigen aktiviertes Objekt anklicken, wird die Schnittebene genau an das betreffende Objekt springen (z.B. Widerlager oder Gebäudewand etc.). Wenn Sie die ALT-Taste gedrückt halten und mit der Maus ein selektierbares und zum Anzeigen aktiviertes Objekt anklicken, können Sie die Schnittebene entlang der betreffenden Normalen bezogen auf das angeklickte Objekt positionieren (z.B. nicht direkt an einer Gebäudewand sondern 1 m entfernt davon etc.) Über den Rechtsklick auf den weißen Punkt in der Mitte des Querprofilschirms können Sie die Option zum Speichern des aktuellen Querschnitts auswählen. Diese Option ist sowohl im Lageplan- als auch im 3D-Modus verfügbar. Ab Version 4.7.1 werden alle betreffenden Optionen in der Symbolleiste der Projektansicht angezeigt.
	Querschnitt berechnen! Ab Version 4.7.1
	Querschnitt 3D darstellen! Ab Version 4.7.1

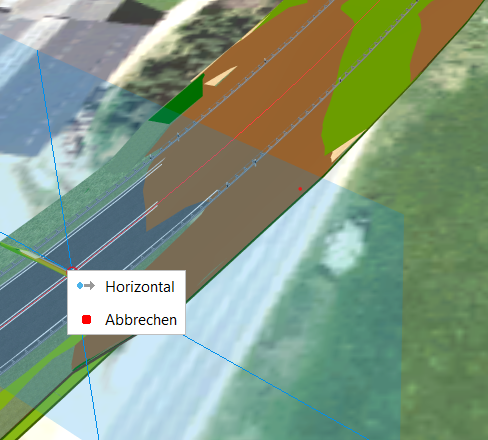

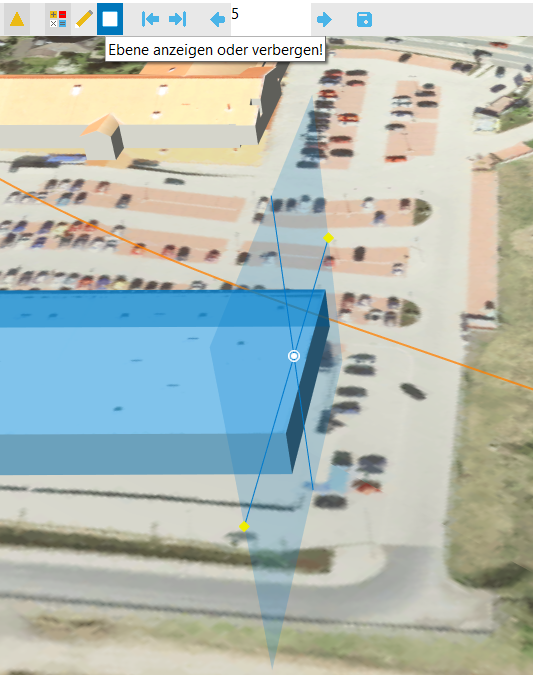

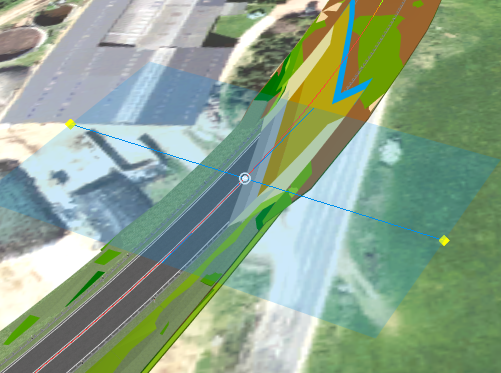

	Ebene anzeigen oder verbergen! Ab Version 4.7.1	Bei aktivierter Objektwahl kann auf einem definierten Objekt eine Querschnittsebene auf der Achse zum Darstellen über den blauen Querprofilschirm ausgewählt werden. Mit rechter Maustaste kann im Kontextmenü die Ebene auf “Horizontal” gesetzt werden. Ist die Ebene horizontal, wird in der Symbolleiste ein neues Feld angezeigt, in dem die Höhe enthalten ist. Über den Exportdialog kann das “ausgewählte Querprofil” anschließend exportiert werden.

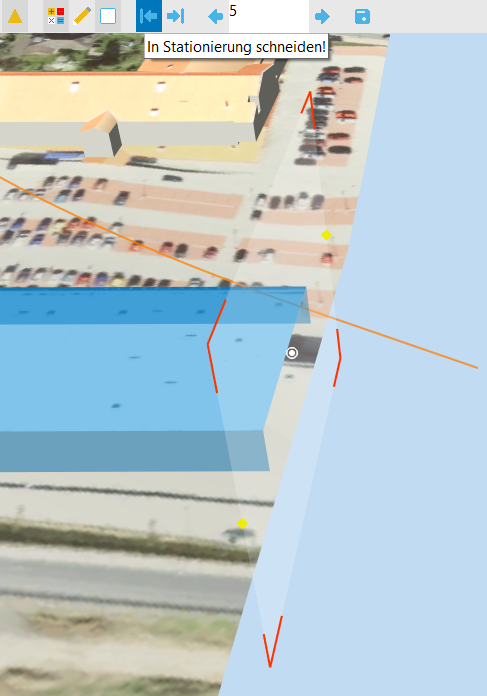

	In Stationierung schneiden! Ab Version 4.7.1	Hiermit können Sie Ihr Modell ab der definierten Ebene schneiden.

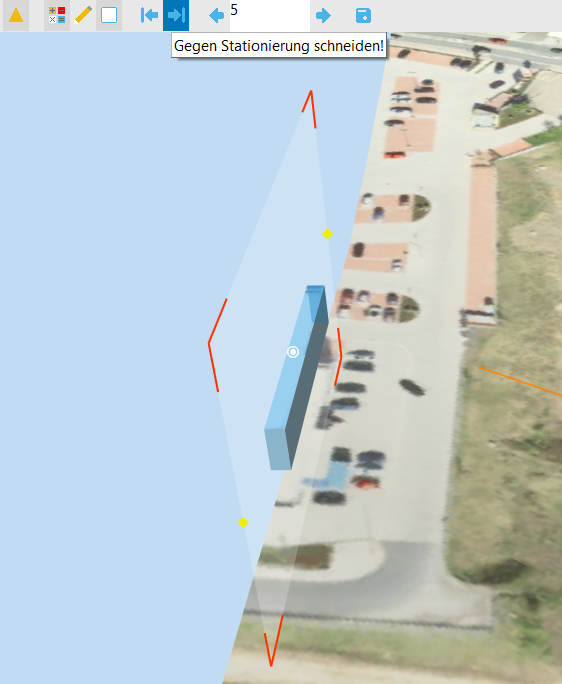

	Gegen Stationierung schneiden! Ab Version 4.7.1	Hiermit können Sie Ihr Modell ab der definierten Ebene schneiden.
	In Normalenrichtung zurückspringen! bzw. In Normalenrichtung vorspringen! mit Angabe der Schrittweite Ab Version 4.7.1	Hiermit können Sie die Ebene entlang der Normalen anhand der definierten Schrittweite in beide Richtungen bewegen. Alternativ fixieren Sie den weißen Punkt in der Mitte des blauen Querprofilschirms mit der Maus und bewegen Sie diesen. Die Ebene wird mit bewegt. Über weitere Funktionen des blauen Querprofilschirms können Sie unter Bearbeitung der Querprofilansicht nachlesen.
	Querschnitt speichern! Ab Version 4.7.1	Speichert den erstellten Querschnitt und erzeugt dabei ein entsprechendes Fachobjekt im Projektbaum. Weitere Parameter des Fachobjekts können im rechten Eigenschaftsbereich eingestellt werden.
	Querprofil zurücksetzen! Ab Version 4.7.1, davor unter “Ansicht” verfügbar.	Schaltet die Anzeige des aktuellen Querprofils mit dem blauen Schirm bzw. des aktuellen Querschnitts im Ansichtsfenster aus. Die Option wird angezeigt, wenn unter “Ansicht > Ausgewähltes Querprofil” aktiviert ist.
	Nur relevante Stationen graphisch auswählen	Aktiviert bzw. deaktiviert die Beschränkung der Selektion auf die Querprofilstationen einer Trassierungslinie.
	Zu einer Hauptstation springen...	Öffnet ein Dialogfenster mit den Hauptstationen. Nach Auswahl wird die Ansicht auf diese Station fokussiert. Hauptstationen können nur bei Konstruktionslinien ausgewählt werden.
	Zu einer Fußgängerposition springen	Setzt die Kamera auf dem Gelände als Fußgänger ab.
	Aktuelle Ansicht einstellen…	Stellt die aktuelle Kamera der Projektansicht ein (F9).
	Gitterdarstellung	Verwendet Gitterdarstellung (ALT+C). Sofern Sie Modellobjekte in den Modelloptionen definiert haben, werden diese auch immer dargestellt. Sind keine Objekte verfügbar oder deaktivieren Sie sie, können Sie stattdessen das zugrundeliegende Gitter der Z-Werte darstellen (festes Weltobjekt).
	Texturierte Darstellung und Gitter	Verwendet texturierte Darstellung und Gitter (ALT+D).
	Lageplanansicht aktivieren/deaktivieren bzw. Lageplanansicht (Draufsicht)	Aktiviert bzw. deaktiviert die Lageplanansicht. Bei nicht aktiviertem Lageplan arbeiten Sie automatisch in der 3D-Ansicht.
