Film (Ansicht)
Die Funktion benötigt eine separate Lizenz!
Der Export der Animationssequenz wird nur ausgeführt, wenn der Modus “Animieren” aktiviert ist.
Logos werden in den Parametern der Arbeitsmappe eingestellt.
Mit dem Exporteur “Film” wird eine Animationssequenz als AVI-Datei gespeichert. Dazu sind alle installierten Codecs des Windows®-Systems einsetzbar. Im Einzelnen legen Sie folgende Optionen fest:
Option | Bedeutung |
Ausgabedatei des Films | Geben Sie einen Dateinamen für den Film an. |
Anfangs- und Endstation | Definitionsbereich der Befahrung/Befliegung. Dieser Stationsbereich bezieht sich auf die aktuell gewählte Fahrbahn. Mit den Buttons “Anfang...” und “Ende...” können Sie verschiedene definierte Stationen der aktiven Fahrbahn auswählen. Für die Auswahl definierter Stationen müssen diese an der Konstruktionslinie definiert worden sein. |
Animationseinstellungen Augposition T,Z Zielposition T,Z, Abstand Geschwindigkeit | Wählen Sie hier die entsprechenden Kameraeinstellungen. Die in der Animation aktuell verwendeten Werte können Sie bei aktivierter Animation mit dem Button “Aus Animation übernehmen” übernehmen. |
Breite/Höhe in Pixel | Stellt Format bei Bedarf ein. Manche Schritte der Nachbearbeitung verlangen ein festes Ausgabeformat. Beispielsweise, wenn Sie eine DVD oder SVCD im Anschluss erstellen möchten. In diesen Fällen aktivieren Sie die Kontrollfelder und definieren das Format. Achten Sie darauf, dass das Format durch den Codec unterstützt wird. KorFin® wählt automatisch das nächstpassende Format, welches vom Codec akzeptiert wird. Standardauflösungen sind: HD (4:3) - 960x720 HD (16:9) - 1280x720 FullHD (4:3) - 1440x1080 FullHD (16:9) - 1920x1080 UltraHD 4k (16:9) - 3840x2160 |
Bildsequenz | Exportiert Einzelbilder in einer Bildfrequenz von 20 Bildern pro Sekunde anstatt AVI-Film. Die Bilder werden im BMP-Dateiformat gespeichert. Diese Option wird für das externe Erstellen des Films angeboten. Beispielsweise können so vor dem Erstellen verschiedene Filter und Kompressionen in externen Programmen angewandt werden. Unterstützt wird das Vorgehen beispielsweise von üblicher Film-Software. |
Rückwärtsfahrt Ab Version 4.8.0 | Aktiviert die Animation in Rückwärtsrichtung. Wenn der Blickwinkel ebenso gedreht werden soll, muss nur der Abstand zum Auge negativ gesetzt werden. |

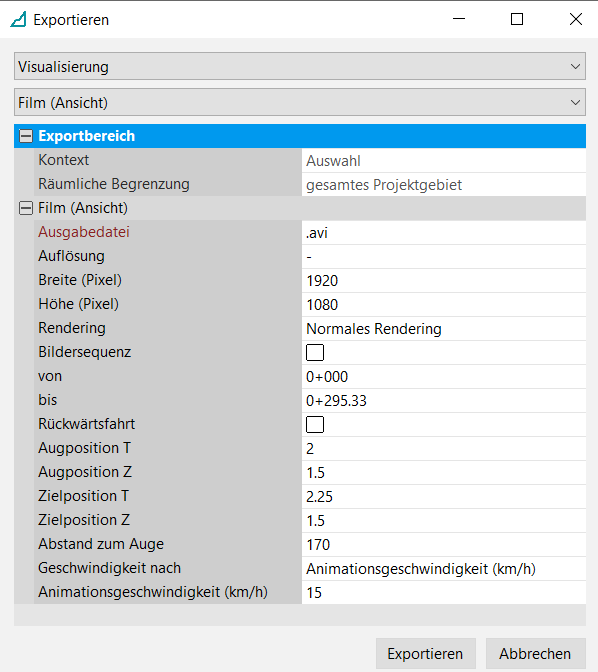

Beispiel Version 4.8.0
Option | Bedeutung |
Ausgabedatei des Films | Geben Sie einen Dateinamen für den Film an. |
Anfangs- und Endstation | Definitionsbereich der Befahrung/Befliegung. Dieser Stationsbereich bezieht sich auf die aktuell gewählte Fahrbahn. Mit den Buttons “Anfang...” und “Ende...” können Sie verschiedene definierte Stationen der aktiven Fahrbahn auswählen. Für die Auswahl definierter Stationen müssen diese an der Konstruktionslinie definiert worden sein. |
Animationseinstellungen Augposition T,Z Zielposition T,Z, Abstand Geschwindigkeit | Wählen Sie hier die entsprechenden Kameraeinstellungen. Die in der Animation aktuell verwendeten Werte können Sie bei aktivierter Animation mit dem Button “Aus Animation übernehmen” übernehmen. |
Breite/Höhe in Pixel | Stellt Format bei Bedarf ein. Manche Schritte der Nachbearbeitung verlangen ein festes Ausgabeformat. Beispielsweise, wenn Sie eine DVD oder SVCD im Anschluss erstellen möchten. In diesen Fällen aktivieren Sie die Kontrollfelder und definieren das Format. Achten Sie darauf, dass das Format durch den Codec unterstützt wird. KorFin® wählt automatisch das nächstpassende Format, welches vom Codec akzeptiert wird. Standardauflösungen sind: HD (4:3) - 960x720 HD (16:9) - 1280x720 FullHD (4:3) - 1440x1080 FullHD (16:9) - 1920x1080 UltraHD 4k (16:9) - 3840x2160 |
Bildsequenz | Exportiert Einzelbilder in einer Bildfrequenz von 20 Bildern pro Sekunde anstatt AVI-Film. Die Bilder werden im BMP-Dateiformat gespeichert. Diese Option wird für das externe Erstellen des Films angeboten. Beispielsweise können so vor dem Erstellen verschiedene Filter und Kompressionen in externen Programmen angewandt werden. Unterstützt wird das Vorgehen beispielsweise von üblicher Film-Software. |
Rückwärtsfahrt Ab Version 4.8.0 | Aktiviert die Animation in Rückwärtsrichtung. Wenn der Blickwinkel ebenso gedreht werden soll, muss nur der Abstand zum Auge negativ gesetzt werden. |
Im Anschluss an die Definition des Filmexports erfolgt die Auswahl des Videocodec. Für einzelne Videocodecs können die Komprimierungsqualität, die Datenrate und separate Konfigurationseinstellungen vorgenommen werden.
Es können je nach Verfügbarkeit verschiedene Codecs zur Komprimierung verwendet werden (die Codecs müssen vor Start des Exports von Windows verfügbar sein).
Hinweise zur Codecauswahl (nicht vollständig):
Option | Bedeutung |
Microsoft RLE | Der Codec ist beschränkt auf 8-bit Farbtiefe (256 Farben) und arbeitet nach dem RLE-Prinzip (Run-Length Encoding). |
Microsoft Video 1 | Der Microsoft Video 1 Codec basiert auf dem MotivE-Codec. Der Codec arbeitet im 8-bit-Farbraum mit definierter Farbpalette oder im 16-bit-RGB-Modus. |
Xvid MPEG-4 Codec |
Zu empfehlen! Dieser Codec ist ein frei verfügbarer Codec, welcher gut geeignet ist. Sie können diesen Codec unter www.xvid.com herunterladen und anschließend installieren. |
Volle Einzelbilder (unkomprimiert) | Wird der Film unkomprimiert gespeichert, ist die Größe der Datei sehr groß und zur Weitergabe als AVI-Datei nicht geeignet. Der Codec kann zur Weiterbearbeitung in Videobearbeitungsprogrammen verwendet werden, da keine Komprimierung verwendet wird. |
Einstellung der Darstellung von Konstruktionslinien
Für Filme für die Öffentlichkeit sollte die Darstellung der Konstruktionslinien auf folgende Details beschränkt werden:
Verkehrsweg
Verkehrswegausstattung Punktobjekte
Verkehrswegausstattung Punktobjekte (Details)
Verkehrswegausstattung Linienobjekte
Lärmschutz
Böschungen, Stützwände, Sicherheitsbereich
Brücken
Brückenstützen
Tunnel
