Trassierung Bahn importieren (TRA-/GRA-Dateien)
Voraussetzungen
Die Trassierungsdaten liegen im VERM.ESN-Format vor (.TRA, .GRA).
Die Trassierungsdaten sind im Projektverzeichnis gespeichert.
Vorgehen
Erstellen Sie eine CSV-Datei für die Kilometrierungsachsen Kilometrierung.csv nach Schema Trassierung Bahn.
Erstellen Sie eine CSV -Datei für die Gleisachsen Gleise.csv nach Schema Trassierung Bahn.
Achten Sie darauf, dass keine IDs kopiert werden. Jedes Objekt bekommt eine neu generierte ID (z.B. über www.guidgenerator.com).

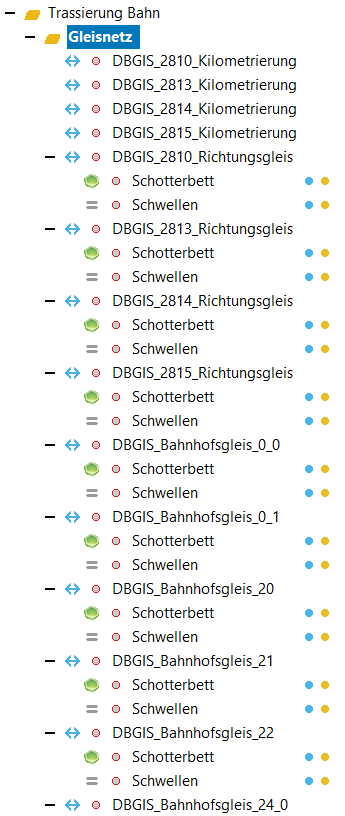

Beispiel - Auszug aus dem Projektbaum
Starten Sie das KorFin®-Projekt.
Legen Sie separate Ordner für “Kilometrierungsachsen” und “Gleisachsen” an.
Markieren Sie den Ordner mit Kilometrierungsachsen und wählen Sie über “Infrastruktur > Bahn > Trassierung Bahn importieren…” aus.
Öffnen Sie als Erstes die Datei Kilometrierung.csv.
Markieren Sie den Ordner mit Gleisachsen und wählen Sie über “Infrastruktur > Bahn > Trassierung Bahn importieren…” aus.
Öffnen Sie die Datei Gleise.csv.

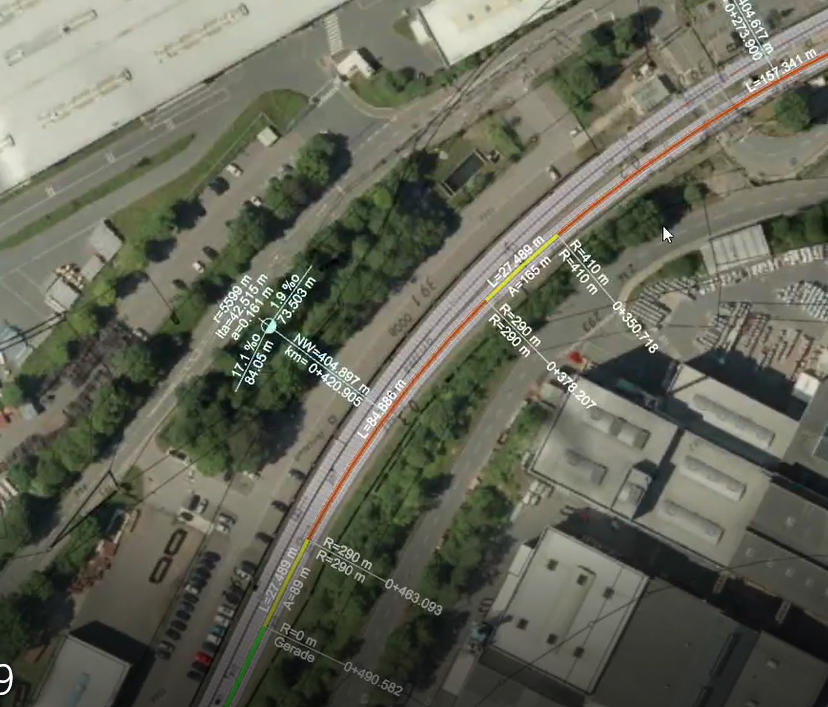

Nach einem Klick auf das Icon “Fachobjekte aktualisieren!” werden die Gleise dargestellt und sind somit auch wählbar, z.B. mit der „Lupe“.

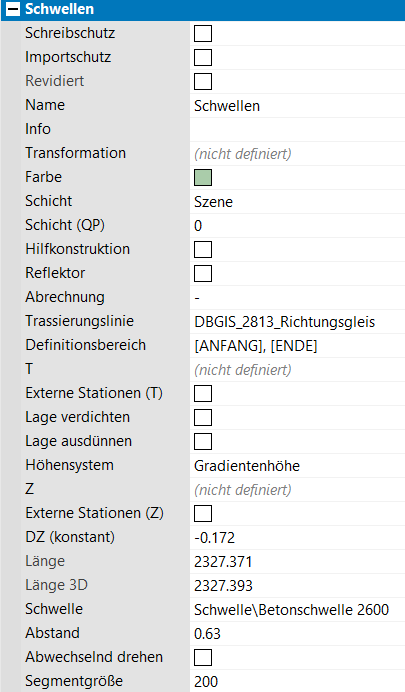

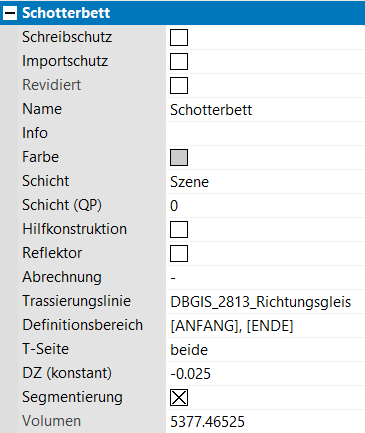

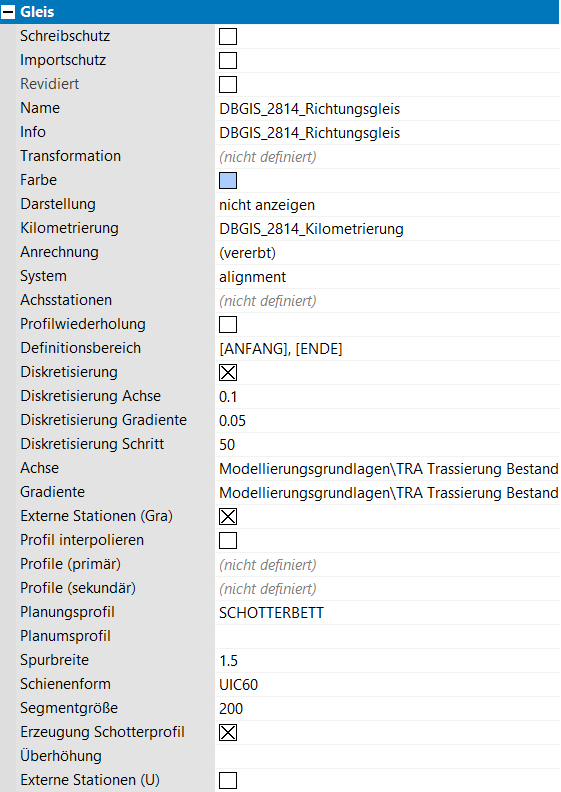

Zu jedem im Projektbaum angezeigten Fachobjekt sehen Sie im rechten Eigenschaftsbereich spezifische Parameter zum Einstellen.
Wenn Sie Änderungen/Anpassungen an allen Ihren Gleisen vornehmen, können Sie dies entweder im Eigenschaftsfenster tun oder aber – und dies ist zu empfehlen – gleich in den CSV-Tabellen, bevor Sie mit dem Import starten.
Ab Version 4.8.1 bekommen alle BIM-Konstruktionslinien und alle Trassierungslinien eine Sichtbarkeitsmarkierung (gelber Punkt im Projektbaum). Damit kann die Sichtbarkeit an- bzw. ausgeschaltet werden. Die Option "nicht darstellen" im Parameter “Darstellung” im rechten Eigenschaftsbereich entfällt.
