Konstruktionslinie BIM erstellen
In KorFin® besteht die Möglichkeit, zu einer konkreten Konstruktionslinie mit einem Klick eine passende BIM-Konstruktionslinie zu generieren, die vorgenommene Einstellungen dieser Konstruktionslinie übernimmt und damit automatisch verknüpft wird.
BIM-Konstruktionslinien werden bei der komplexen Modellierung und Planung in den späten Leistungsphasen mit sehr hoher Genauigkeit BIM-konform verwendet.
Voraussetzungen
Ein KorFin®-Projekt liegt geöffnet vor.
Eine Konstruktionslinie ist vorhanden und wird im Projektbaum angezeigt.
Vorgehen
Markieren Sie eine Konstruktionslinie im Projektbaum, zu der Sie eine passende BIM-Konstruktionslinie erstellen möchten.
Klicken Sie mit der rechten Maustaste auf die ausgewählte Konstruktionslinie. Es erscheint ein Kontextmenü.
Wählen Sie “Konstruktionslinie BIM erstellen!”. Eine neue BIM-Konstruktionslinie wird erstellt und automatisch mit der ursprünglichen Konstruktionslinie verknüpft.
Ab Version 4.8.0 im Kontextmenü unter “Konstruktionslinie” zu finden.
Ab Version 4.8.0:
Wenn mehrere Konstruktionslinien per Multiselect ausgewählt sind und über das Kontextmenü der Befehl "Konstruktionslinie BIM erstellen!" ausgeführt wird, werden nun für alle Konstruktionslinien der Selektion entsprechende Konstruktionslinien BIM erstellt.
Die BIM-Konstruktionslinie bekommt weitere Eigenschaften, je nachdem welche Art der Konstruktionslinie damit verbunden ist (Straße, Bahn etc.).
Hintergrund: Eine BIM-Konstruktionslinie benötigt spezifische Informationen, die möglicherweise nicht von der einfachen Konstruktionslinie abzuleiten sind (z.B. die Segmentgröße, welche angibt, wie die Objekte anschließend segmentiert werden).

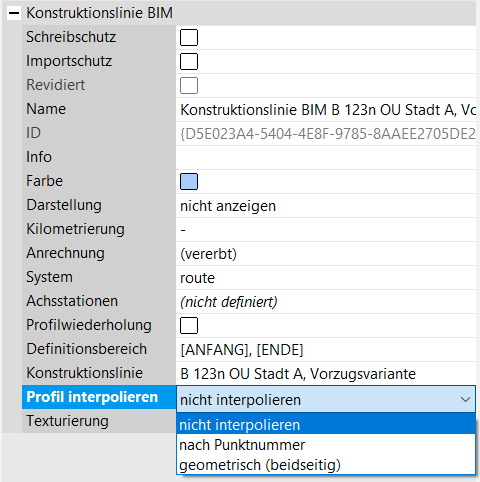

Konstruktionslinie BIM für Straße - Beispiel aus Version 4.8.0

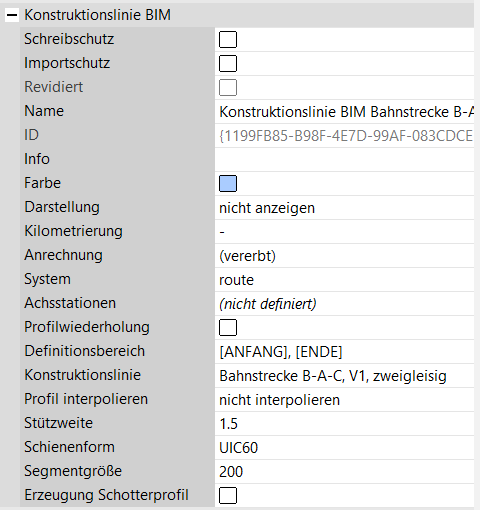

Konstruktionslinie BIM für Bahn - Beispiel aus Version 4.8.0
Ab Version 4.8.1 bekommen alle BIM-Konstruktionslinien und alle Trassierungslinien eine Sichtbarkeitsmarkierung (gelber Punkt im Projektbaum). Damit kann die Sichtbarkeit an- bzw. ausgeschaltet werden. Die Option "nicht darstellen" im Parameter “Darstellung” im rechten Eigenschaftsbereich entfällt.
Alternativ zu abgeleiteten BIM-Konstruktionslinien können in KorFin® direkt BIM-Trassen erstellt bzw. importiert werden.
Details unter:
Weitere Informationen:
