Schallfassadenberechnung durchführen
Ab Version 4.7.2 verfügbar.
Neben einer rasterförmigen Schallberechnung besteht die Möglichkeit, eine gebäudespezifische Schallfassadenberechnung durchzuführen und anzeigen zu lassen.
Voraussetzungen
KorFin®-Projekt ist gestartet.
Eine Trasse als Emissionsquelle der Schallberechnung ist vorhanden.
Das Modul “Schall” ist geöffnet.
Vorgehen
Markieren Sie im Modulbaum die betreffende Schallberechnung.

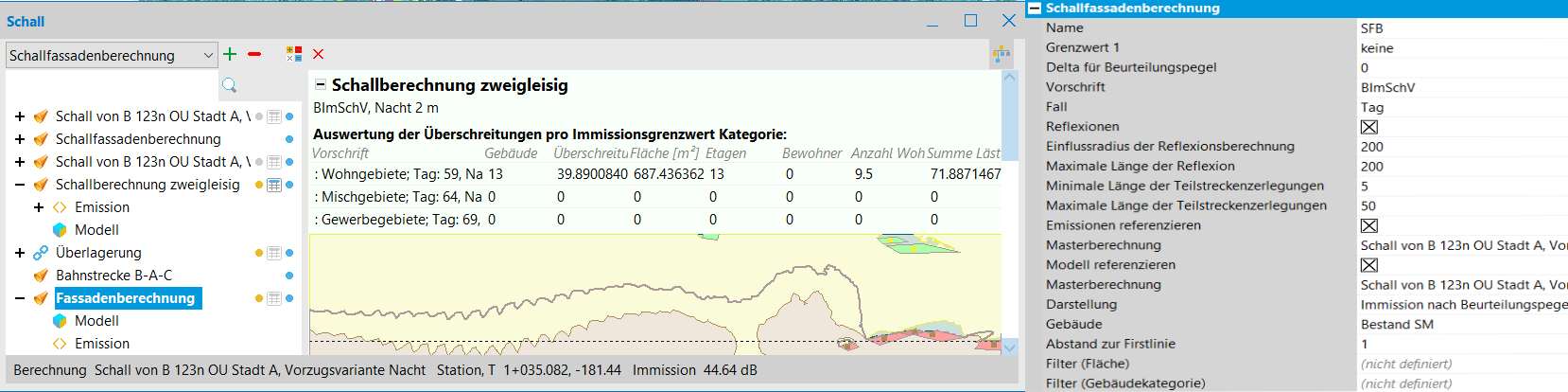

Wählen Sie in der Auswahlbox die Option “Schallfassadenberechnung” aus und klicken Sie zum Anlegen einer neuen Berechnung auf das Plussymbol. Die Berechnung wird angelegt und muss im rechten Eigenschaftsbereich des Hauptfensters eingestellt werden.
Die Erläuterung einzelner Parameter können Sie unter Eigenschaften Schallfassadenberechnung nachlesen.

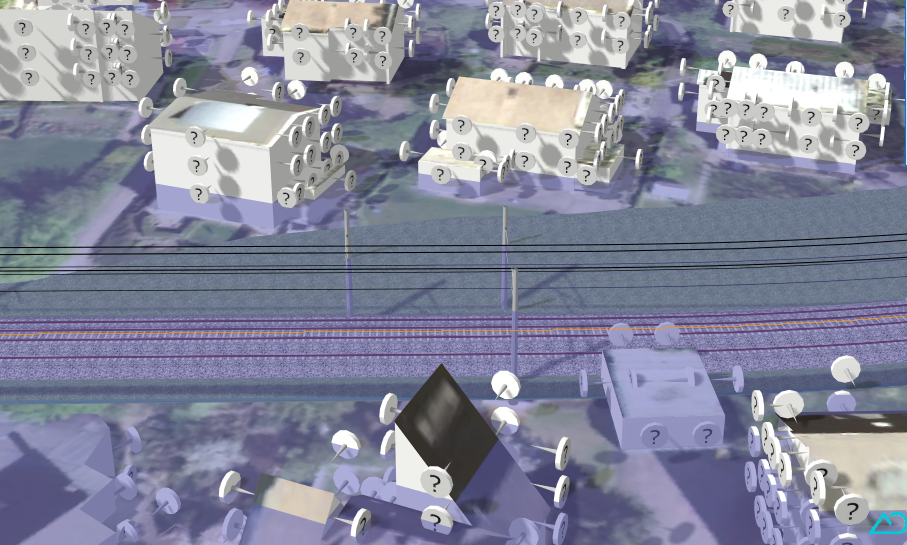

Wählen Sie anschließend im Kontextmenü dieser Berechnung die Option “Fassadenimmissionspunkte erzeugen…” aus. Die Punkte werden in Form von Stecknadeln mit Fragezeichen an den Fassaden der betreffenden Gebäude (unter Berücksichtigung der Breite und Höhe der Fassaden) erstellt und angezeigt.

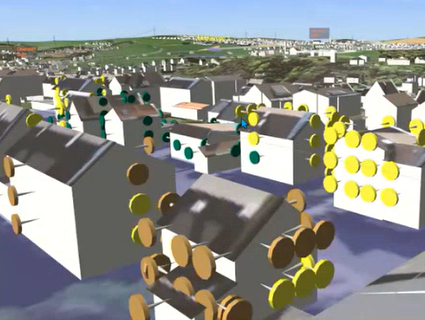

Wählen Sie im Kontextmenü die Option “Berechnung ausführen…” aus. Die Berechnung wird durchgeführt und die (Stecknadel-)Punkte werden je nach Schallreflexion und ausgewählter Darstellungsoption farblich markiert.

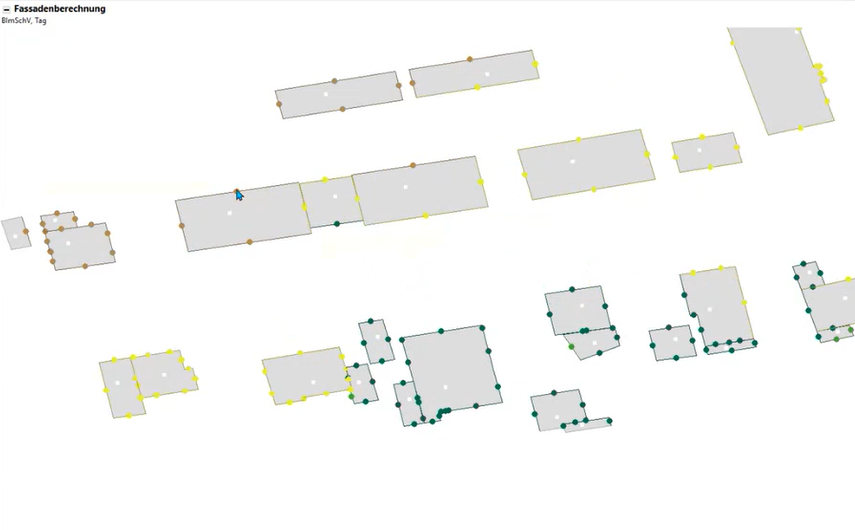

Das Ergebnis kann eine Übersichtskarte schematisch angezeigt werden. Dabei werden die höchsten Werte an jeder Hauskante als Grundlage genommen.
Beim Rechtsklick auf einen Fassadenpunkt erscheint ein Kontextmenü mit der Option “Zu Position in 3D Ansicht springen”. Bei der Auswahl wird das betreffende Gebäude direkt in der Projektansicht angezeigt.
Ab Version 4.8.0, gilt für den “Schallimport (Raster)” und die “Schallfassadenberechnung”.
Ab Version 4.8.0 kann in KorFin® eine externe Schallfassadenberechnung importiert (“Schallimport (Fassaden)” im Modul “Schall”) und im nächsten Schritt über die Option “Immissionspunkte (Auswertung) erzeugen…” (im Kontextmenü) ausgewertet werden.
