Marke Schematischer Knoten

Knotenpunkte können mithilfe der Marke schematisch für Konstruktionslinien definiert werden. Es können verschiedene und beliebig viele Knotenpunkte mithilfe des Knopfs “Definitionen” definiert werden. Wird ein neuer Knotenpunkt hinzugefügt, werden die Stationen des Knotenpunkts je nach aktivierter/deaktivierter externer Stationsoption interpretiert.

Das Schema wird beim DXF-Export ausgegeben, wenn die Schemadarstellung gewählt wird.

Option

Bedeutung

Typ

Knotenpunkttypen festlegen.

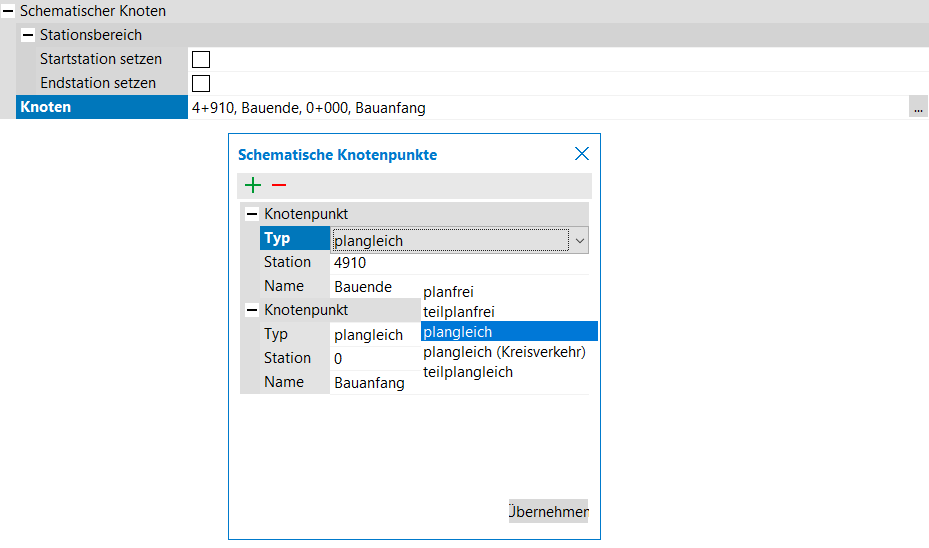

Es können folgende Typen definiert werden:

planfrei,
teilplanfrei,
plangleich,
plangleich (Kreisverkehr) und
teilplangleich.

Station

Legt die Station fest, an der der Knotenpunkt platziert wird.

Im Lageplan beziehungsweise in der Projektansicht werden die erstellten Knotenpunkte als transparente rote Halbkuppeln dargestellt.
