Baugrundplanung in KorFin®
KorFin® kann anhand von Aufschlussdaten ein dreidimensionales Baugrundmodell errechnen. Durch ein dreidimensionales Baugrundmodell können Längsschnitte/Querprofile oder Volumenberechnungen (Verschneidung von Bauteilen mit dem Schichtmodell) durchgeführt werden.
Mögliche Datenquellen und Bausteine zum Erstellen eines Baugrundmodells
Fachdaten | Beschreibung |
Geologische Karten | Optionales GIS. |
Digitales Höhenmodell | Vernetzung zum DHM (externes Fachmodell) als oberster Horizont. |
Grundwasser | Grundwasserstände mit Eigenschaften des Grundwassers. |
Aufschlüsse | Vorhandene Aufschlüsse, Projektaufschlüsse und fiktive Aufschlüsse. |
Baugrundschichten | Baugrundschichten mit Eigenschaften der Baugrundschichten. |
Homogenbereichsschichten | Homogenbereichsschichten mit Eigenschaften der Homogenbereiche (abgeleitete Daten) |
Bestandsbauwerke | Digitale Daten aus anderen Projekten im selben Bereich. |
Altlasten oder Kampfmittel | Verdachtsflächen für Altlasten oder Kampfmittel. |
Fachdaten von der Bauausführung | Baugrundinformationen aus der Bauausführung für Rückschlüsse. |
Geotechnischer Bericht | Daten aus dem Geotechnischen Bericht. |
Geophysikalische Daten | Ergänzung der Aufschlüsse für die Ableitung von Schichtverläufen oder für den Gewinn zusätzlicher Fachdaten. |

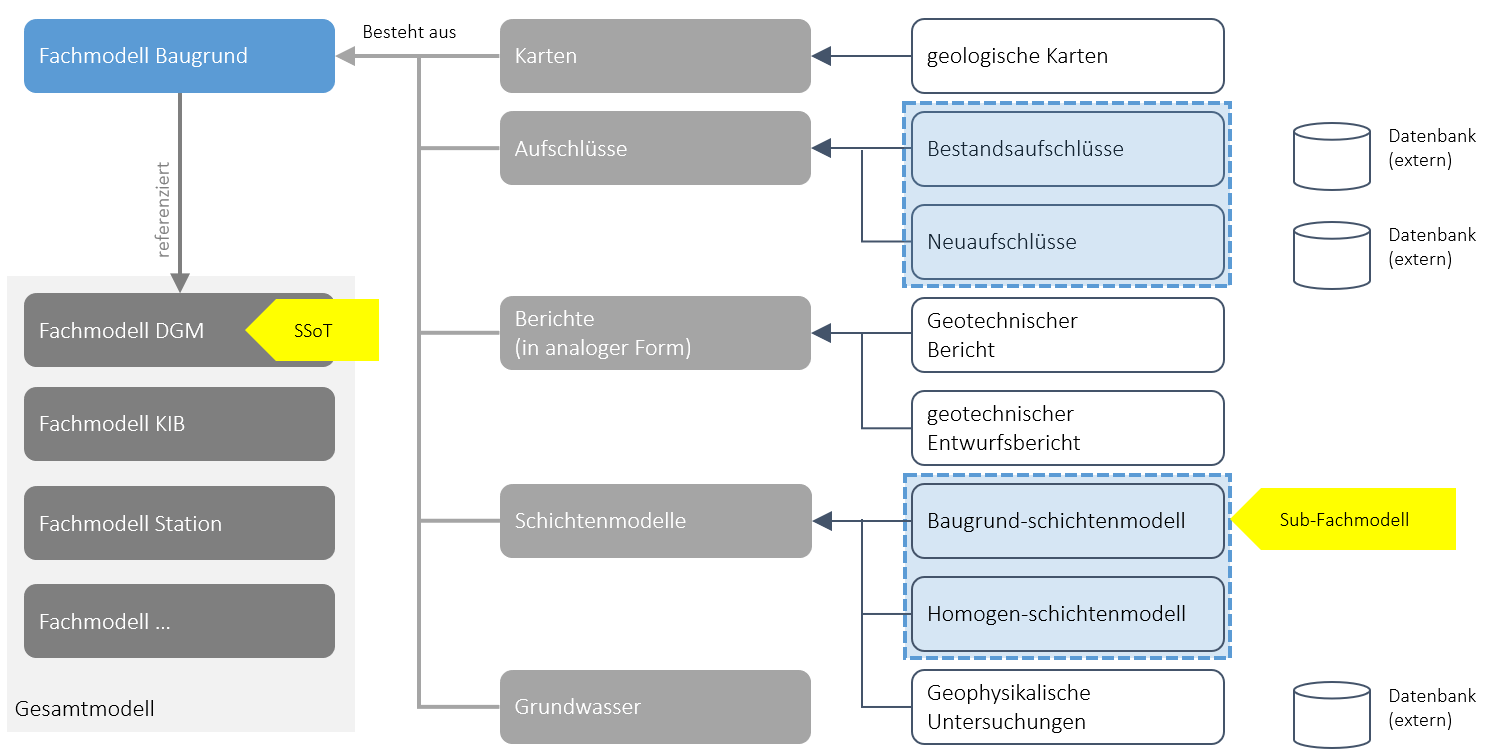

Schematischer Aufbau eines Baugrundmodells
Weitere Workflows:
Bearbeitung Baugrund bis Version 4.7.2
- Konvertieren der Baugrunddaten im Ausgangsformat
- Aufbereitung der konvertierten Baugrunddateien zum Anwenden in KorFin®
- Erstellung eines Baugrundmodells in KorFin®
- Import der konvertierten Baugrunddaten in das Baugrundmodell
- Erstellung zusätzlicher Baugrundschichtinformationen
- Erstellung und Anpassung eines Baugrundschichtenmodells in KorFin®
- Erzeugung von Homogenbereichen im Baugrundschichtenmodell
Bearbeitung Baugrund ab Version 4.8.0
- Integration des Baugrundmodells in KorFin®
- Parameter und Attribute eines Bestandsaufschlusses
- Parameter des Baugrundschichtenmodells
- Nutzung von virtuellen Aufschlüssen im Baugrundschichtenmodell
- Bearbeitung des importierten Grundwassermodells
- Schnitterzeugung und Schnittauswertung im Baugrundschichtenmodell
