Schallemissionen

Per Drag&Drop können der Schallberechnung weitere Emissionsquellen durch Ziehen der Konstruktionslinie in den Bereich “Emissionen” hinzugefügt werden.

Kontextmenü der Emission:

Symbol	Kontextmenü	Aktion
	Neuer Ordner...	Erstellt einen neuen Ordner im übergeordneten Ordner der ausgewählten Berechnung.
	Emission löschen...	Löscht die ausgewählte Emission.
	Bereich hinzufügen!	Fügt einen neuen Bereich für die ausgewählte Emission hinzu.
	Abbrechen	Schließt das Kontextmenü.

Emissionsbereich

Für die Emissionen werden Bereiche definiert. Neue Bereiche werden entweder über das Kontextmenü der Emission oder über die Symbolleiste erzeugt.

Symbol	Kontextmenü	Aktion
	Neuer Ordner...	Erstellt einen neuen Ordner im übergeordneten Ordner der ausgewählten Berechnung.
	Bereich klonen!	Erstellt eine Kopie des ausgewählten Bereichs.
	Emission berechnen!	Startet die Berechnung der ausgewählten Emission.
	Bereich löschen...	Löscht den ausgewählten Bereich.
	Abbrechen	Schließt das Kontextmenü.

Die Eigenschaften des ausgewählten Bereichs werden in den Projektinformationen definiert.

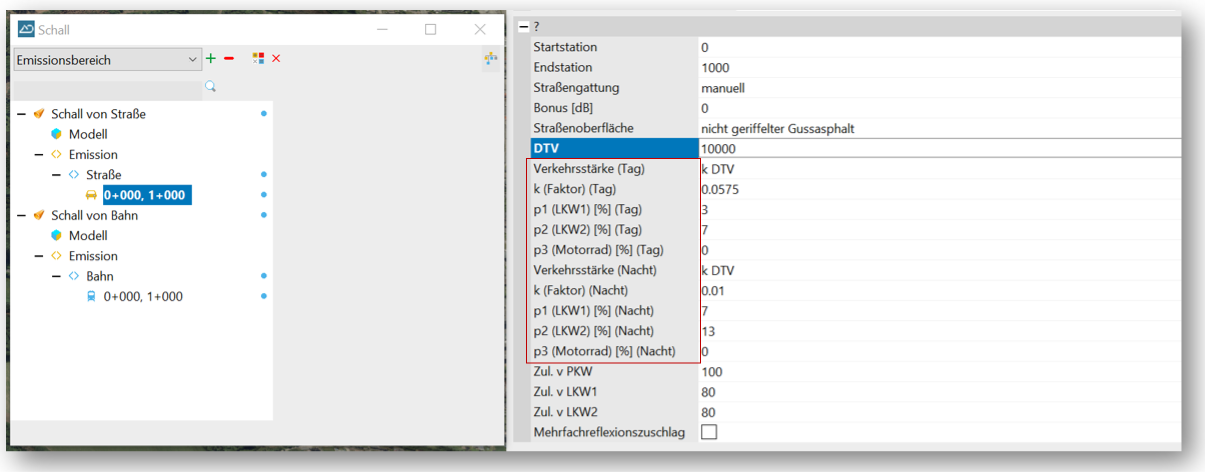

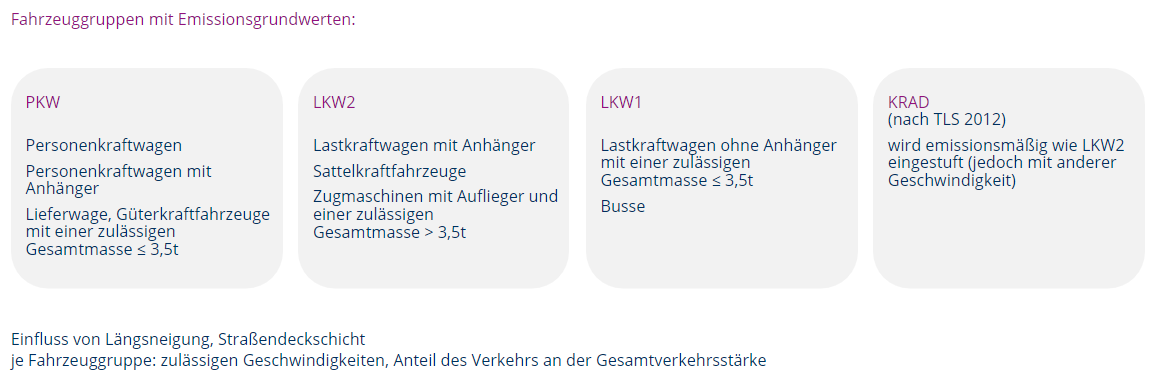

Emissionsbereich Straße

Wenn Sie eine Schallimmissionsberechnung der Straße durchführen, können Sie auf das Autosymbol im Dialogfenster “Schall” unter “Emissionen” klicken, um die Straßenemissionen einzustellen.

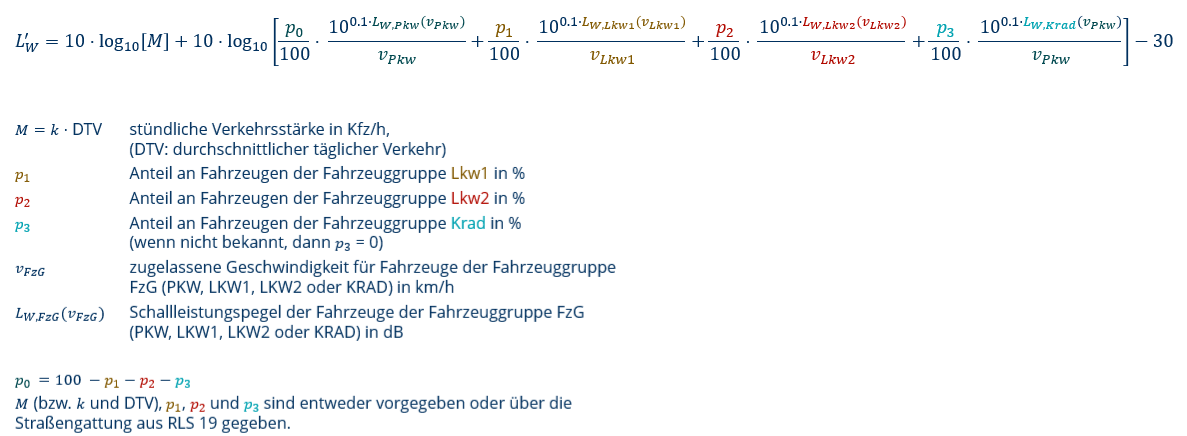

Folgende Emissionsparameter für Straßen sind festzulegen:

Eigenschaft	Inhalt
Startstation	Angabe der Startstation des Bereichs.
Endstation	Angabe der Endstation des Bereichs.
Straßengattung	Wahl der Straßengattung zwischen “Autobahn, Bundesstraße, Landstraße, Gemeindestraße, manuell”.
Straßenoberfläche	Wahl der Straßenoberfläche.
DTV	Angabe der Durchschnittlichen täglichen Verkehrsstärke (DTV) in Kfz/Tag.
zul. v. PKW [km/h]	Angabe der zulässigen Geschwindigkeit für PKW.
zul. v. LKW [km/h]	Angabe der zulässigen Geschwindigkeit für LKW.
Bonus [dB]	Beschreibung folgt.

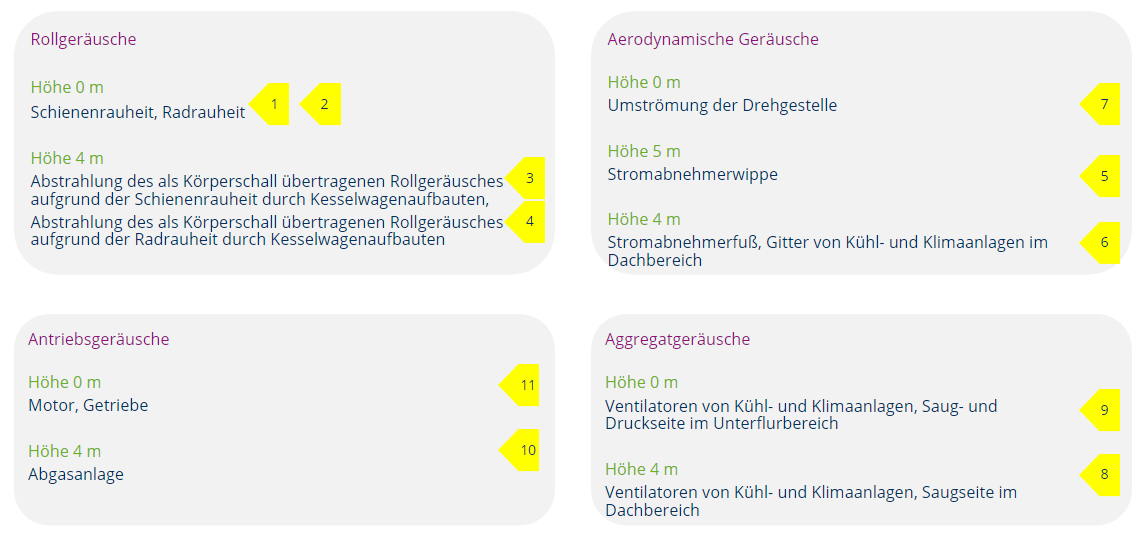

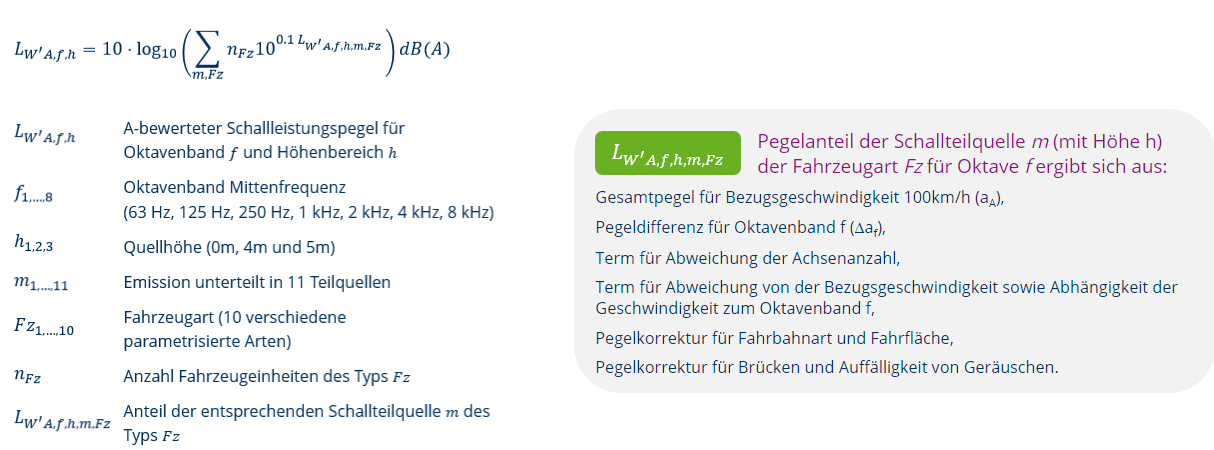

Emissionsbereich Bahn

Wenn Sie eine Schallimmissionsberechnung der Bahn durchführen, können Sie auf das Zugsymbol im Dialogfenster “Schall” unter “Emissionen” klicken, um die Zugemissionen einzustellen.

Folgende Emissionsparameter für Züge bzw. Straßenbahnen sind festzulegen:

Eigenschaft	Inhalt
Startstation	Angabe der Startstation des Bereichs.
Endstation	Angabe der Endstation des Bereichs.

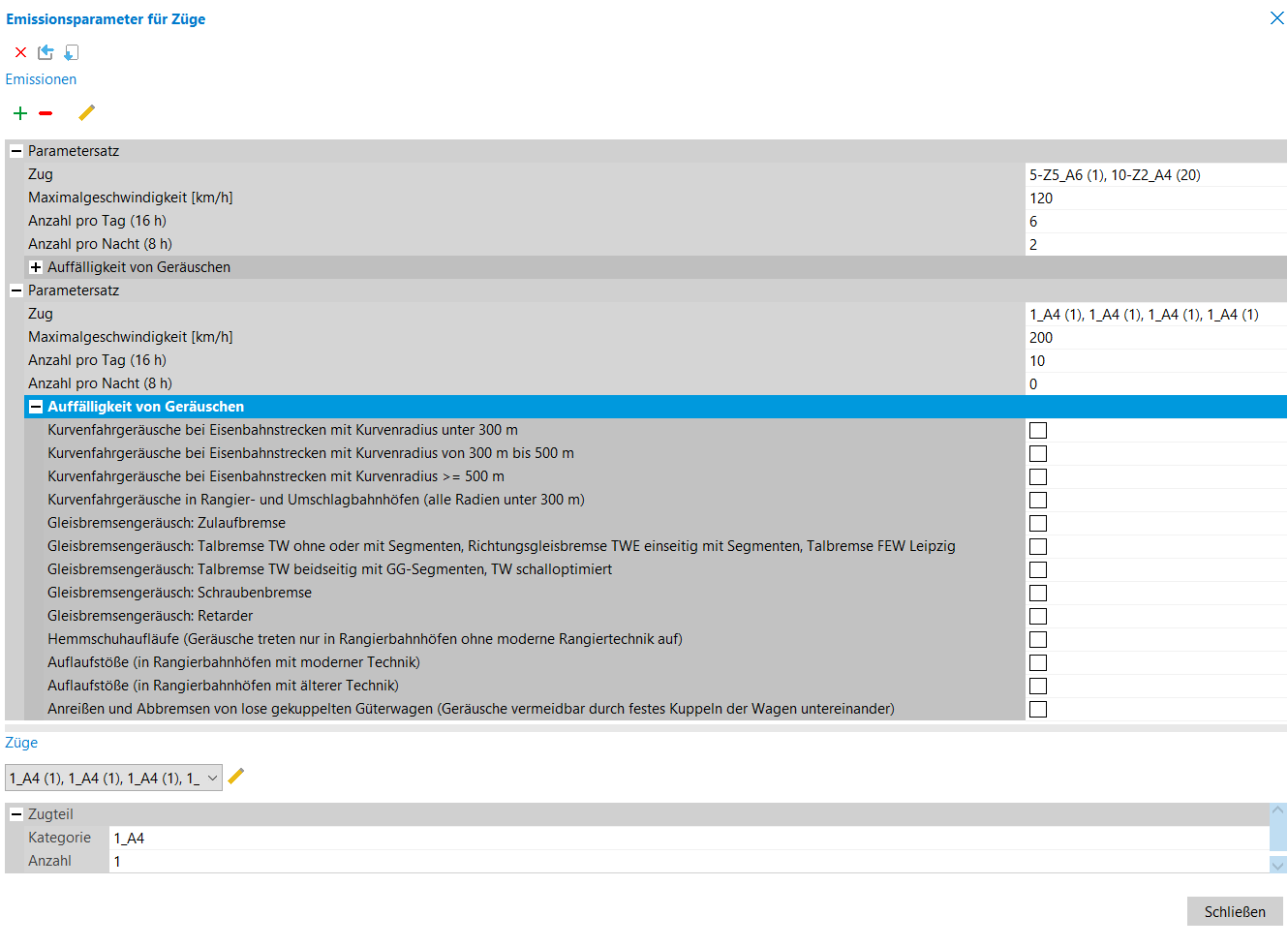

Emissionen	Einstellung der Emissionsparameter für Züge.
Emissionen	Einstellung der Emissionsparameter für Straßenbahnen.

Weitere Informationen:

Einstellungen im Modul Schall
