Erstellung der Konstruktionslinie für die Erdkabeltrasse
Zur Planung einer Erdkabeltrasse erstellen Sie in KorFin® eine Konstruktionslinie und weisen dieser bestimmte Parameter und Eigenschaften zu.
Erstellen Sie eine Konstruktionslinie Erstellung von Konstruktionslinien und Zuordnung von Eigenschaften.
Für eine Erdkabeltrassierung wird üblicherweise als Linientyp die Auswahl “Erdkabel” und als Linienart “klassische Achse mit einer Gradiente” verwendet.
Beachten Sie bitte:

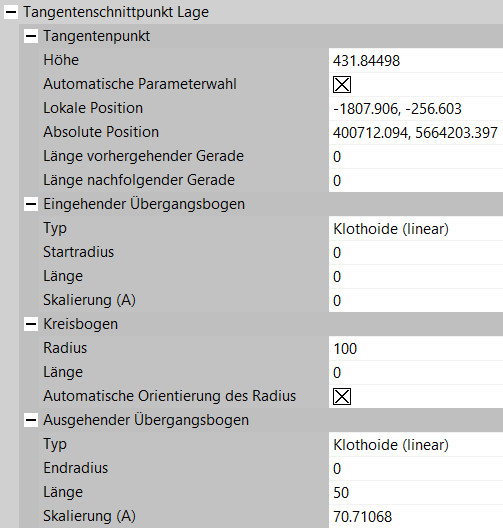

Eine Konstruktionslinie für Erdkabel wird in KorFin® über ein Tangentenpolygon definiert. In dieses Tangentenpolygon werden Verbundkurven (Übergangsbogen - Kreisbogen - Übergangsbogen) eingerechnet. Für das Erdkabel werden die Übergangsbögen in der Länge auf den Wert 0 gesetzt. Zwischen den Verbundkurven werden automatisch Geraden platziert.
Beachten Sie bitte folgende zusätzliche Einstellungen, um mit der Achse zu planen:
Im Hauptmenü “Ansicht” sind die Optionen “Markierte Trassierungslinien anzeigen” und “Ausgewähltes Querprofil” aktiviert.
Bearbeiten Sie die Konstruktionslinie. Siehe Entwurf und Bearbeitung einer klassischen Achse.
Die Achse wird im Ansichtsfenster modelliert.
