Fachobjekte im Bereich Kommentar
Im Hauptmenü wird durch Wahl eines Menüpunkts das entsprechende Fachobjekt erzeugt. Geben Sie im anschließenden Dialogfenster den Namen des Fachobjekts an.
Bei Auswahl eines Fachobjekts werden die Eigenschaften in den Projektinformationen angezeigt.
Die Fachobjekte dieses Fachbereichs umfassen:
Fachobjekt | Beschreibung der Eigenschaften |
---|---|

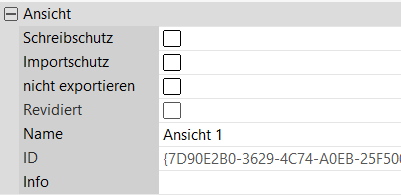

AnsichtAb Version 4.8.0 | Einzelne Ansichten sind nun Fachobjekte und können mit Attributen versehen werden. Über das Kontextmenü lassen sich die einzelnen Ansichten steuern. “Ansicht aktualisieren!” - überschreibt die jeweilige Ansicht mit dem neuen Stand. “Ansicht wiederherstellen!” - springt zur jeweiligen Ansicht. Doppelklick auf das Fachobjekt “Ansicht” im Projektbaum - springt zur jeweiligen Ansicht. |
Siehe oben “Basis-Eigenschaften”. |
Fachobjekt | Beschreibung der Eigenschaften | |
---|---|---|

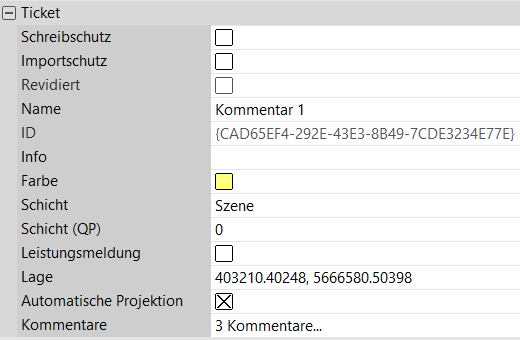

Ticket | Der Name des Tickets wird im Modell angezeigt. Über das Modul “Modellieren” kann dieser beliebig verschoben werden. Ab Version 4.7.1: Erzeugt ein neues Ticket. Es öffnet sich automatisch ein Dialogfenster zur Eingabe des Namens des Elements. Im rechten Eigenschaftsbereich erscheint parallel dazu ein Fenster mit möglichen Einstellungen zum neuen Ticket sowie eine Sammelbox (wird über den Bedienmodus “Sammeln” aktiviert) zum Befüllen mit möglichen im Kontext stehenden Objekten dazu. Weitere Infos unter Ticketmanagement in KorFin®. | |
Siehe oben “Basis-Eigenschaften”. | ||
Kommentare | Über … wird ein separates Fenster aufgerufen, in welchem zu einem Ticket Kommentare erstellt und bearbeitet werden können. Die aktuelle Anzahl der Kommentare wird am Ende in der Zeile angezeigt. |
Fachobjekt | Beschreibung der Eigenschaften | |
---|---|---|

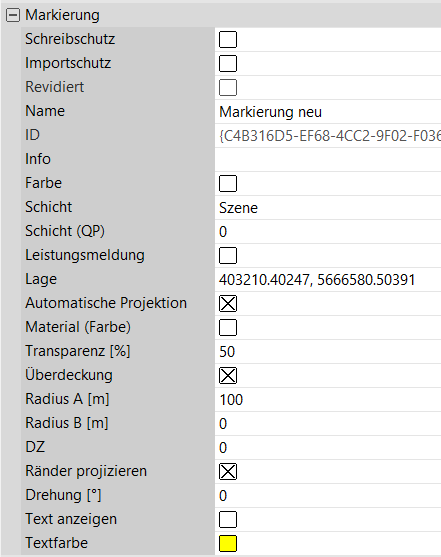

Markierung | Eine Markierung wird rund dargestellt. In der Einstellung lassen sich Farbe, Größe und Anzeigeart bestimmen. Eine Markierung wird mit dem weißen Kreisanfasser in der Mitte der Projektansicht in der Lage verschoben. Dazu muss das Modul “Modellieren” aktiviert sein. Die Markierung kann mit der Funktion “direkt parametrisieren” platziert werden. Mit dem gelben Anfasser am Rand der Markierung wird der Radius der Markierung vergrößert/verkleinert. | |
Siehe oben “Basis-Eigenschaften”. | ||
Material (Farbe) | Wählt die Farbe des Materials bzw. der dargestellten Form aus. | |
Transparenz (%) | Gibt den Transparenzgrad des dargestellten Fachobjekts an. | |
Überdeckung | ||
Radius A (m) | Gibt den Radius A der Markierung an. | |
Radius B (m) | Gibt den möglichen Radius B der Markierung an. | |
DZ | Verschiebt das Fachobjekt entlang der vertikalen Achse um einen konstanten Wert in Bezug zum gewählten Höhensystem. Höhenverschiebungen nach oben werden positiv und Höhenverschiebungen nach unten negativ angegeben. | |
Ränder projizieren | ||
Drehung (°) | ||
Text anzeigen | Bei Aktivierung wird das Fachobjekt mit seinem Namen beschriftet und angezeigt. | |
Textfarbe | Wählt die Farbe der anzuzeigenden Texte aus. |
Fachobjekt | Beschreibung der Eigenschaften | |
---|---|---|

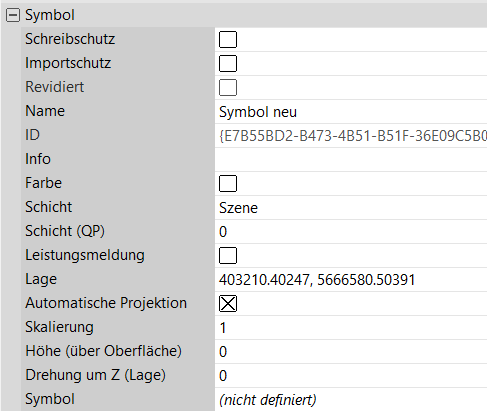

Symbol | Ein Symbol wird mit dem weißen Kreisanfasser in der Mitte der Projektansicht in der Lage verschoben. Dazu muss das Modul “Modellieren” aktiviert sein. Es kann auch mit der Funktion “direkt parametrisieren” platziert werden. Der Symboltyp wird in den Einstellungen unter “Symbol” festgelegt. | |
Siehe oben “Basis-Eigenschaften”. | ||
Skalierung | Gibt die Skalierung des Fachobjekts an, bevor es platziert wird. | |
Höhe (über Oberfläche) | Gibt die Höhe über der Oberfläche an. | |
Drehung um Z (Lage) | Rotiert das Fachobjekt um die Z-Achse. | |
Symbol | Wählt über … ein Symbol aus der vorhandenen Bauteilbibliothek im separaten Fenster “Modellauswahl” aus. |
Weitere Informationen:
Im Hauptmenü wird durch Auswahl eines Menüpunkts das entsprechende Element erzeugt. Geben Sie im anschließenden Dialogfenster den Namen des Elements an.
Bei Auswahl eines Elements werden die Eigenschaften in den Projektinformationen angezeigt.
