Import der konvertierten Baugrunddaten in das Baugrundmodell
Markieren Sie den Ordner für Baugrund im Projektbaum.
Klicken Sie über “Umgebung > Baugrund > Daten Baugrund neu…” zum Anmelden der vorhandenen Baugrunddaten. Im Projektbaum erscheint das neue zugeordnete Fachobjekt “Daten Baugrund”. Im Eigenschaftsbereich erscheinen Parameter, die zum Generieren des Baugrundmodells zwingend eingestellt werden müssen.

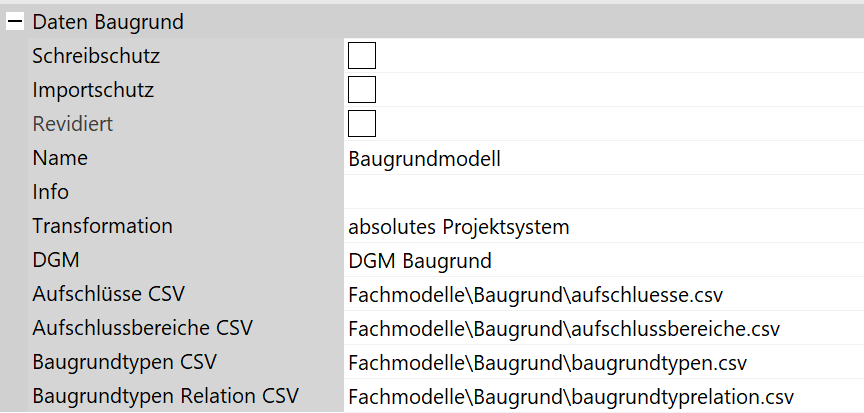

Klicken Sie auf … neben der Zeile “Transformation” und wählen die Option “absolutes Projektsystem” aus.
Bei Bedarf führen Sie im Eigenschaftsbereich weitere Einstellungen der Eigenschaften aus.
Auf den Namen der Zeile “DGM” ziehen Sie aus dem Projektbaum mit gleichzeitig gedrückter ALT-Taste das verknüpfte “DGM Baugrund”.
Anschließend verknüpfen Sie die vier konvertierten CSV-Dateien mit Aufschlussinformationen.
Über Rechtsklick auf das Fachobjekt “Daten Baugrund” wählen Sie im Kontextmenü die Option “Baugrundmodell generieren!”.
Markieren Sie alle im Projektbaum aufgelisteten Aufschlüsse und setzen im Eigenschaftsbereich das Kreuz bei “Beschriften”.
Abschließend klicken Sie im Hauptmenü auf den Button “Fachobjekte aktualisieren!”.
Die Beschriftungen der Aufschlüsse und einzelne Bohrstäbchen werden im Ansichtsfenster angezeigt und können über das aktivierte gelbe Pfeilsymbol angeklickt werden.

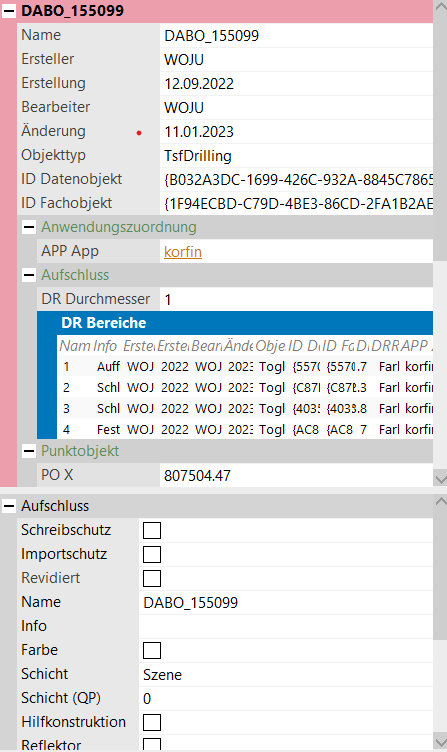

Ist ein Bohrstäbchen markiert, sehen Sie im Eigenschaftsbereich die Informationen aus den CSV-Tabellen.
Markieren Sie den gesamten Ordner “Aufschlüsse” und wählen Sie über den Rechtsklick die Option “Attribute im Ordner erzeugen…”. Im Eigenschaftsbereich erscheinen zusätzliche Attribute.
Bei einem späteren Export ist diese Option besonders wichtig, weil dann auch zusätzliche Attribute in der Ausgabe berücksichtigt werden können.
