Import von Leistungsmeldungen im CSV-Format
Import von Leistungsmeldungen aus CSV
Sie können Leistungsmeldungen im CSV-Format in ihr Projekt importieren.
Dazu erstellen Sie im Projektbaum einen Ordner für Leistungsmeldungen und markieren ihn.

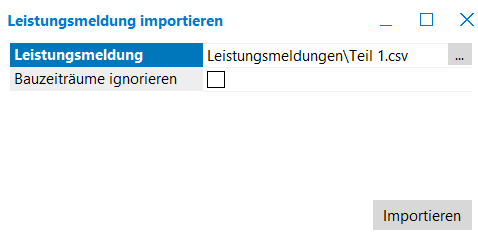

Wählen Sie über das Hauptmenü “Bauen > Leistungsmeldungen aus CSV importieren…” aus. Es erscheint ein separates Fenster zum Auswählen der gewünschten Datei(en).
Bestätigen Sie die Auswahl mit “Importieren” und vergeben dabei einen Namen. Die entsprechende Datei(en) wird/werden in den im Projektbaum markierten Ordner importiert.
Markieren Sie eine Leistungsmeldung im Projektbaum. Sie wird automatisch im Eigenschaftsbereich rechts mit angezeigt.

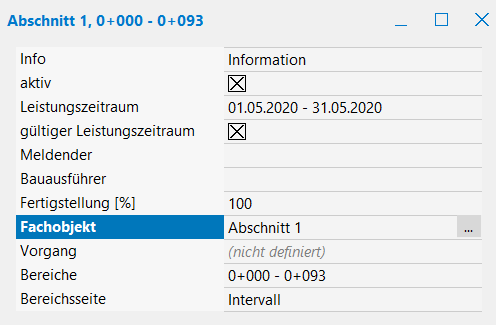

Klicken Sie rechts mit Doppelklick auf die Leistungsmeldung. Es erscheint ein Fenster mit den Informationen, die in der Leistungsmeldung enthalten sind.
Meldung von Bauschichten aus CSV (bei einem Damm)
Als Erstes erstellen Sie einen neuen Ordner. Die Struktur kann z.B. folgendermaßen aussehen:

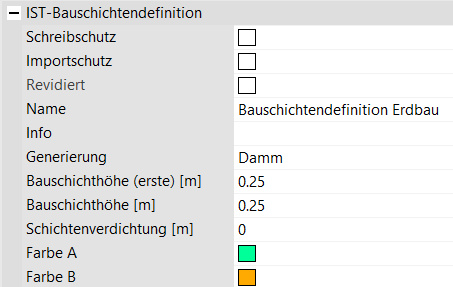

Definieren Sie in diesem Ordner ein neues Fachobjekt “Bauschichtendefinition” zum Festlegen der Schichtdicke der zu meldenden Schichten bei der Leistungsmeldung für einen Dammkörper fest. Die Definition wird über den Menübereich “Volumen (bzw. ab Version 4.7.0 im Bereich “Bauen”) > IST-Bauschichtendefinition neu…” hinterlegt. Im rechten Eigenschaftsbereich erscheint ein separates Fenster zum Einstellen der Schichtparameter.

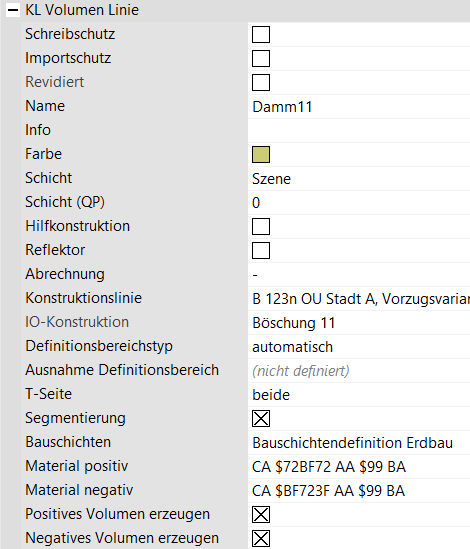

Markieren Sie den zu meldenden Dammbereich auf Ihrer Trassierungslinie mit entsprechenden impliziten Volumen und schieben diesen auf die Bauschichtendefinition rein. Im rechten Eigenschaftsbereich stellen Sie fehlende Parameter (z.B. “Segmentierung” an, “Bauschichten”) ein.
Im nächsten Schritt benötigen Sie die Schablone zum CSV-Import von Leistungsmeldungen. Sie füllen zuerst eine initiale Datei mit entsprechenden Daten zum Dammbereich als Grundlage aus. Auf deren Basis füllen Sie die eigentliche Leistungsmeldungsdatei mit der Angabe der dort definierten Bauschichten. Über die Bedeutung einzelner Werte in der CSV-Tabelle können Sie hier nachlesen.
Erstellen Sie einen neuen Ordner im Projektbaum zum Hinterlegen dort von Leistungsmeldungen.

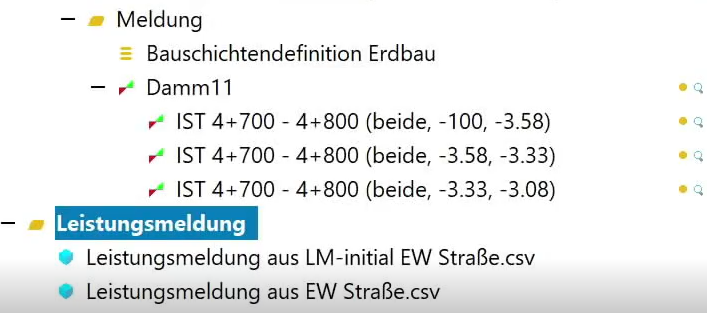

Importieren Sie die ausgefüllte initiale CSV-Tabelle und anschließend die weitere(n) in diesen Ordner über “Bauen > Leistungsmeldungen aus CSV importieren…”.
Klicken Sie auf den Button “Fachobjekte aktualisieren!”. Die Daten aus den CSV-Tabellen werden übernommen.
