Fachobjekte im Bereich Bauen

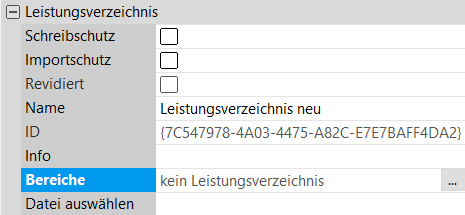

Leistungsverzeichnis

Ab Version 4.7.1

Fachobjekt zum Anmelden des Leistungsverzeichnisses als Datei.

Über … hinter “Bereiche” wird das Leistungsverzeichnis angezeigt.

• Im neuen Fenster werden links die Bereiche aufgelistet.

• Im rechten Bereich werden die Leistungsverzeichnispositionen angezeigt.

• Durch die Auswahl eines Bereichs (bzw. eines Unterbereichs) werden die Positionen auf diesen gefiltert.

• Wird die Datei ausgetauscht, werden die bestehenden Positionen beibehalten. Erst nach Aktualisierung des Fachobjekts werden die Positionen neu geladen.

• Objekte können per Drag&Drop auf die Spalte “Fachobjekte der LV-Position” hinzugefügt werden. Es können auch mehrere Objekte hinzugefügt werden. Sollen die Objekte entfernt werden, muss die Zelle mit der Maus ausgewählt und anschließend die ENTF-Taste gedrückt werden.

• Bei Eingabe eines Textes in der Filterzeile wird nach Drücken von ENTER oder Klicken auf das Filtersymbol die Tabelle auf die Zeilen eingeschränkt, die den Text enthalten.

Ab Version 4.8.0:

• Option “Leistungsverzeichnis zurücksetzen und neu importieren” (aktiv nur bei geänderter LV-Datei): Setzt das Leistungsverzeichnis zurück und lädt Infos neu aus der geänderten Datei.

• Geänderte Funktionalität bei "Leistungsverzeichnis aktualisieren" (auch nur aktiv bei geänderter Datei): Das Leistungsverzeichnis wird aus geänderter Datei aktualisiert, Verknüpfungen im Leistungsverzeichnis bleiben erhalten.

Siehe oben “Basis-Eigenschaften”.

Bereiche

Anzeige der im unteren Feld angemeldeten LV-Bereiche.

Datei auswählen

Ab Version 4.8.0 in “GAEB-Dateien” umbenannt.

Anmeldung der entsprechenden LV-Datei.

Ab Version 4.8.0 können bei der Auswahl des Leistungsverzeichnisses mehrere Dateien selektiert werden.

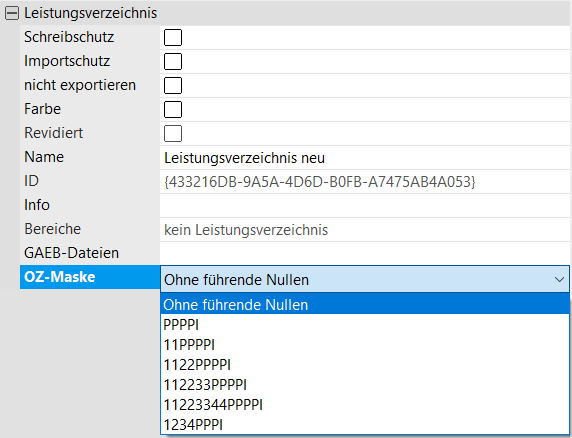

OZ-Maske

Für Leistungsverzeichnisse kann hier eingestellt werden, wie die Ordnungszahlen dargestellt werden sollen. Diese Darstellung wird auch im Export von Abrechnungsmodellen verwendet.

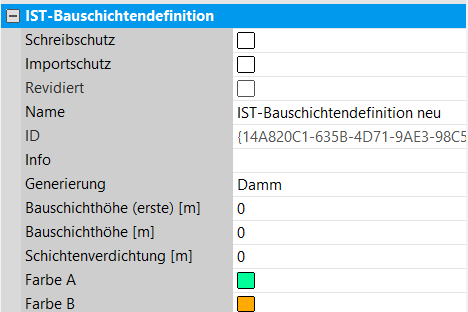

IST-Bauschichtendefinition

Ab Version 4.7.0

Die Bauschichtendefinition legt die Schichtdicke der zu meldenden Schichten bei der Leistungsmeldung für einen Dammkörper fest. Die Definition wird bei Volumen (bzw. im Bereich “Bauen”) hinterlegt.

Weitere Informationen unter Import von Leistungsmeldungen im CSV-Format.

Siehe oben “Basis-Eigenschaften”.

Generierung

Bauschichthöhe (erste) (m)

Angabe der Höhe für die erste Bauschicht.

Bauschichthöhe (m)

Angabe der Höhe für weitere Bauschichten.

Schichtenverdichtung (m)

Farbe A

Angabe der Farbe für das erste Element.

Farbe B

Angabe der Farbe für das zweite Element.

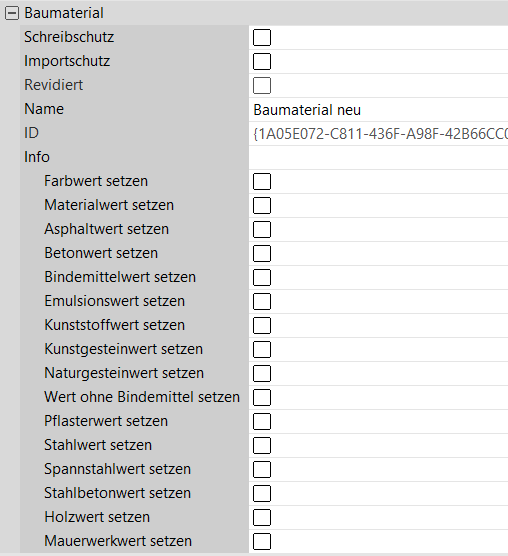

Baumaterial

Ab Version 4.8.0.

Ab Version 4.7.1 unter Umgebung | Definition aufrufbar.

Eine neue Baumaterialdefinition (über den rechten Eigenschaftsbereich). Diese kann später einem Fachobjekt zugeordnet und für verschiedene Auswertungen verwendet werden.

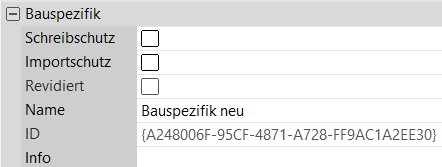

Bauspezifik

Ab Version 4.7.2

Dieses Fachobjekt bündelt feste Einstellungen für Bauvorgänge. Die Pakete können anderen Fachobjekten zugewiesen werden und werden dann automatisch als Attribute an den einzelnen Fachobjekten übernommen.

Jede einzelne Bauspezifik wird über Modus Attribuieren mit ihren entsprechenden Kategorien (z.B. Vorarbeit/Nacharbeit) befüllt und die Werte für die Attribute gesetzt.

Siehe oben “Basis-Eigenschaften”.

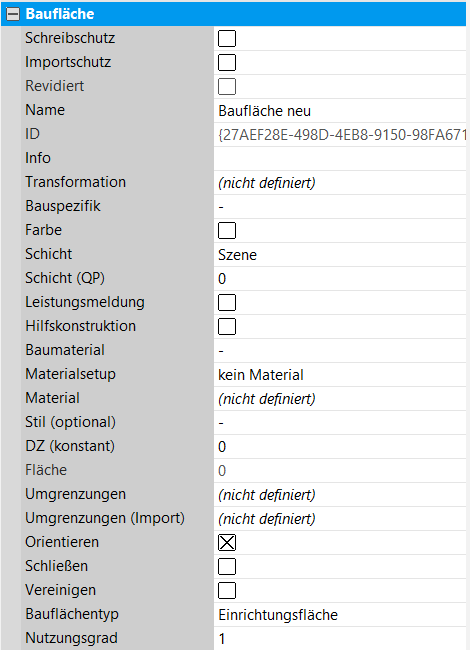

Baufläche

Bauflächen sind Flächen, die während des Bauprozesses eingerichtet und genutzt werden. In der Objektinformation können Sie nicht nur eine entsprechende Umgrenzung für die neue Baufläche importieren, sondern auch andere Parameter und Darstellungseigenschaften einstellen.

Siehe oben “Basis-Eigenschaften”.

Fläche

Gibt den numerischen Flächeninhalt der Fläche an.

Umgrenzungen

Verknüpft eine bereits definierte Umgrenzung.

• Dazu markieren Sie eine Umgrenzung im Projektbaum und ziehen diese mit gleichzeitig gedrückter ALT-Taste an die Bezeichnung der Zeile “Umgrenzungen”.

Umgrenzungen (Import)

Gibt den Pfad zu einer externen Umgrenzung an.

Orientieren

Bei Aktivierung wird die Umgrenzung der Fläche in die mathematisch positive Richtung (gegen den Uhrzeigersinn) orientiert.

Schließen

Bei Aktivierung wird die Umgrenzung geschlossen.

Vereinigen

Bauflächentyp

Auswahl zwischen Einrichtungsfläche und Lieferfläche.

Nutzungsgrad

Gibt den Grad der Nutzung an.

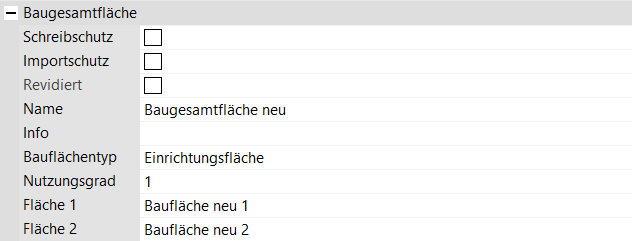

Baugesamtfläche

Eine Baugesamtfläche fasst mehrere definierte Bauflächen zu einer Einheit und bestimmt deren Typ.

Hierhin ziehen Sie alle bereits definierten Bauflächen über den Klick auf die ALT-Taste und legen den Typ der Gesamtfläche fest.

Siehe oben “Basis-Eigenschaften”.

Bauflächentyp

Auswahl zwischen “Einrichtungsfläche” und “Lieferfläche”.

Nutzungsgrad

Gibt den Grad der Nutzung an.

Fläche 1 …n

Verknüpfung der dazugehörigen definierten Bauflächen.

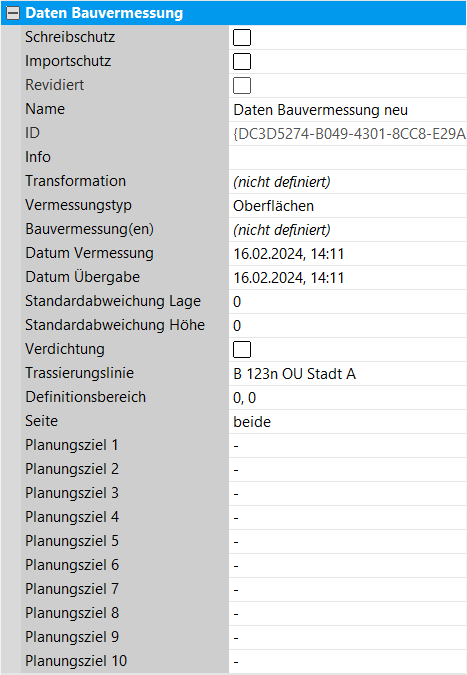

Daten Bauvermessung

Fachobjekt zum Importieren und Einstellen von Daten einer Bauvermessung.

Siehe oben “Basis-Eigenschaften”.

Vermessungstyp

Wählt den Vermessungstyp aus. Mögliche Auswahl - “Punkte”, “Linien”, “Oberflächen”.

Bauvermessung(en)

Definiert die Bauvermessung(en). Über ... öffnet sich der Skripteditor.

Datum Vermessung

Angabe des Datums und der Uhrzeit der durchgeführten Vermessung. Diese kann manuell angepasst werden.

Datum Übergabe

Angabe des Datums und der Uhrzeit der erfolgten Übergabe. Diese kann manuell angepasst werden.

Standardabweichung Lage

Gibt die Standardabweichung in der Lage an.

Standardabweichung Höhe

Gibt die Standardabweichung in der Höhe an.

Verdichtung

Definitionsbereich

Gibt den Bereich an, in welchem das Objekt modelliert wird.

Es werden die beiden Stationen für Start und Ende des Objekts getrennt durch ein Komma angegeben. Voreingestellt ist die Angabe [ANFANG],[ENDE] zur Modellierung des Objekts über die Gesamtlänge der importierten Trassierungslinie.

Stationsbezüge zur externen Stationierung (Kilometrierung) werden mit einem @ vor der Station gekennzeichnet.

Seite

Gibt an, an welche Seite das Objekt platziert wird. Dementsprechend wird das Objekt ausgerichtet. Mögliche Auswahl - “beide”, “links”, “rechts”.

Planungsziel 1 - 10

Wählt ein oder mehrere Planungsziele aus der Liste der verfügbaren Elemente aus.

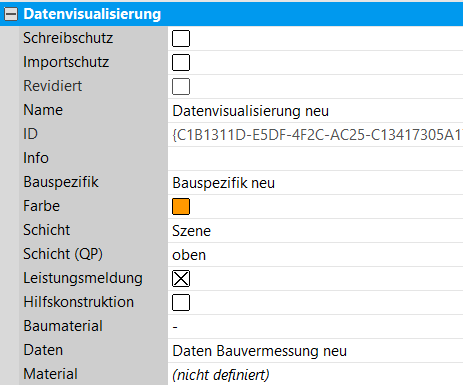

Datenvisualisierung

Fachobjekt zum Importieren und Einstellen von Daten einer Visualisierung.

Siehe oben “Basis-Eigenschaften”.

Daten

Wählt zugehörige Daten zum Verknüpfen aus.

Material

Material des Objekts. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann. Die Defmod-Tags werden im Kapitel “Materialdefinition” beschrieben.

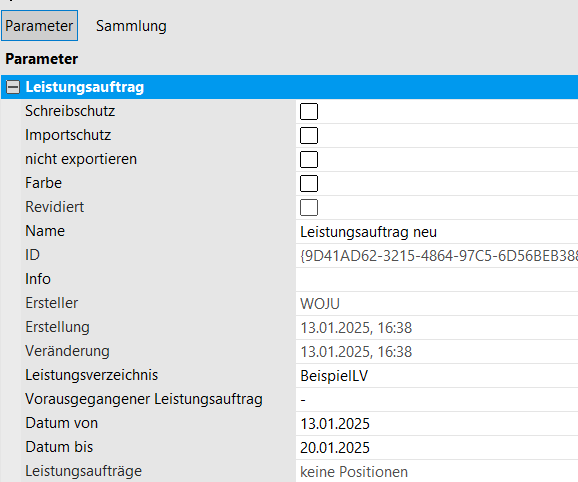

Leistungsauftrag

Ab Version 4.8.0

Fachobjekt zum Sammeln und Verwalten von einzelnen Leistungsauftragspositionen, welche mit dem betreffenden Leistungsverzeichnis verknüpft sind und abgerechnet werden können.

Siehe oben “Basis-Eigenschaften”

Ersteller

Name des Ersteller des Leistungsauftrags.

Erstellung

Datum der Erstellung des Leistungsauftrags.

Veränderung

Datum der letzten Veränderung des Leistungsauftrags.

Leistungsverzeichnis

Verknüpfung des zugehörigen Leistungsverzeichnisses.

Dauer von

Zeitbereich, welchen einzelne Leistungsauftragspositionen betreffen.

Dauer bis

Leistungsaufträge

Anzahl der über die untere Sammelbox verknüpften Leistungsaufrtagspositionen.

Die Positionen werden über die Option “Leistungsauftrag berechnen!” im betreffenden Zeitraum befüllt und in der Sammelbox angezeigt.

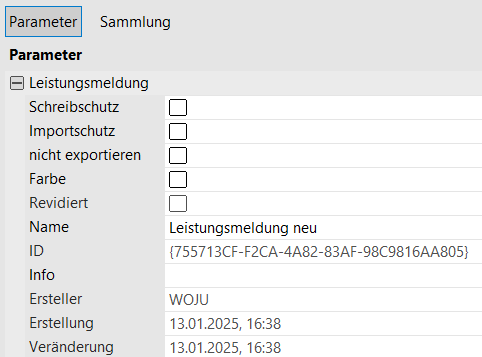

Leistungsmeldung

Fertiggestellte Leistungen werden über eine Leistungsmeldung gemeldet (IST-Zustand). Die fertigen Segmente werden dabei im Projektbaum mit der ALT-Taste markiert und in die Dropbox der Leistungsmeldung verschoben.

Siehe oben “Basis-Eigenschaften”.

Ersteller

Name des Ersteller des Leistungsauftrags.

Erstellung

Datum der Erstellung des Leistungsauftrags.

Veränderung

Datum der letzten Veränderung des Leistungsauftrags.

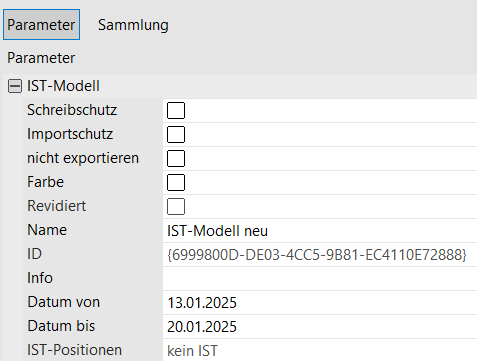

IST-Modell

Ab Version 4.8.0

Dieses Fachobjekt ermöglicht das Einstellen des IST-Standes eines abrechenbaren Modells, welches anschließend als IFC exportiert werden kann. Das Verknüpfen von einzelnen Modellelementen erfolgt über die Option “IST-Modell berechnen…” (im Kontextmenü).

Siehe oben “Basis-Eigenschaften”.

Datum von

Startdatum, ab welchem die Zusammenfassung aller abgerechneten Positionen im Modell erfasst wird.

Datum bis

Enddatum, bis zu welchem die Zusammenfassung aller abgerechneten Positionen im Modell erfasst wird.

IST-Positionen

Hier erscheint die zusammengefasste Anzahl aller in dem definierten Zeitraum abrechneten Positionen, nachdem das IST-Modell berechnet wurde. Über … kann eine tabellarische Auflistung geöffnet werden. Diese Auslistung kann über die Option “IST-Modell exportieren…” (im Kontextmenü) ausgegeben werden.

An den Objekten in IFC stehen nach dem Export in den Attributen die Informationen bzgl. des IST-Modells, der Baumeldung als auch des Fachobjekts.

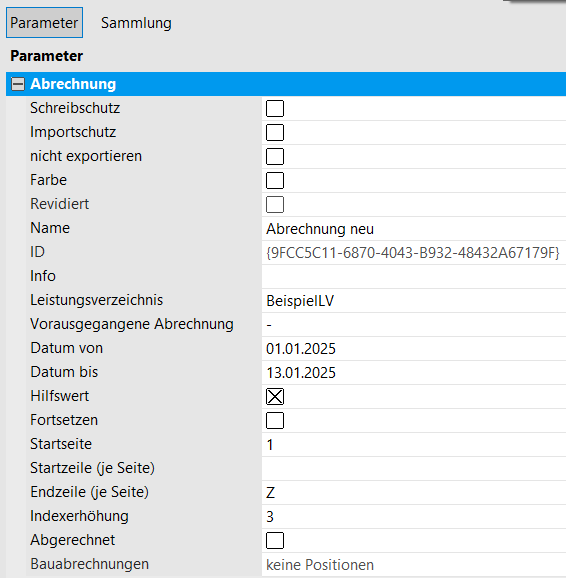

Abrechnung

Ab Version 4.7.2.

In Version 4.7.1 unter Fachobjekte im Bereich Definition | Abrechnung aufrufbar.

Das Fachobjekt gibt an, für welchen Zeitraum die Abrechnung und für welches Leistungsverzeichnis die Abrechnung erfolgen soll.

Die Abrechnungen werden mit einem vordefinierten Leistungsverzeichnis verbunden und können im Modul “Abrechnung” (wenn markiert) angezeigt und bei geöffnetem Modul über “Exportieren… > Bauen > Abrechnung” als .d11-Datei ausgegeben werden.

Ab Version 4.8.0:

In einer Abrechnung mit verknüpftem Leistungsverzeichnis gibt es im Kontextmenü die Möglichkeit, eine "Abrechnung aus DA11 reintegrierten" zu können.
Dabei muss eine D11 Datei (Datenart 11) angegeben werden. Diese wird importiert und die abgerechneten Positionen werden angezeigt. Wurde die Abrechnung vorher aus KorFin® exportiert, kann damit der Workflow

• Abrechnungsermittlung modellbasiert aus KorFin® => Validierung und Anpassung der Mengen für die Rechnung extern und Reintegration in KorFin® für spätere Abrechnungen durchgeführt werden.
