Integration von elementweise definierten Lärmschutzwänden

Voraussetzungen

  • Die CSV-Datei mit den LSW-Elementen ist vorhanden.

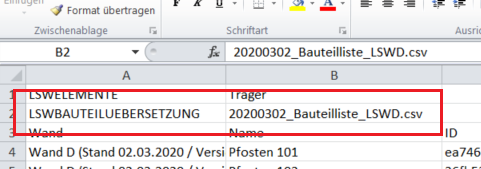

  • Die CSV-Datei (LSW-Elemente) ist mit der entsprechenden CSV-Datei der Bauteilersetzungsliste verknüpft.

  • Die benutzten LSW-Bauteilbibliotheken (*.res) müssen als Ressource in der Arbeitsmappe angemeldet sein (siehe Anleitung Ressourcen anmelden).

  • KorFin®-Projekt ist gestartet.

Bauteilersetzungsliste

  • KorFin®-Projekt ist gestartet.

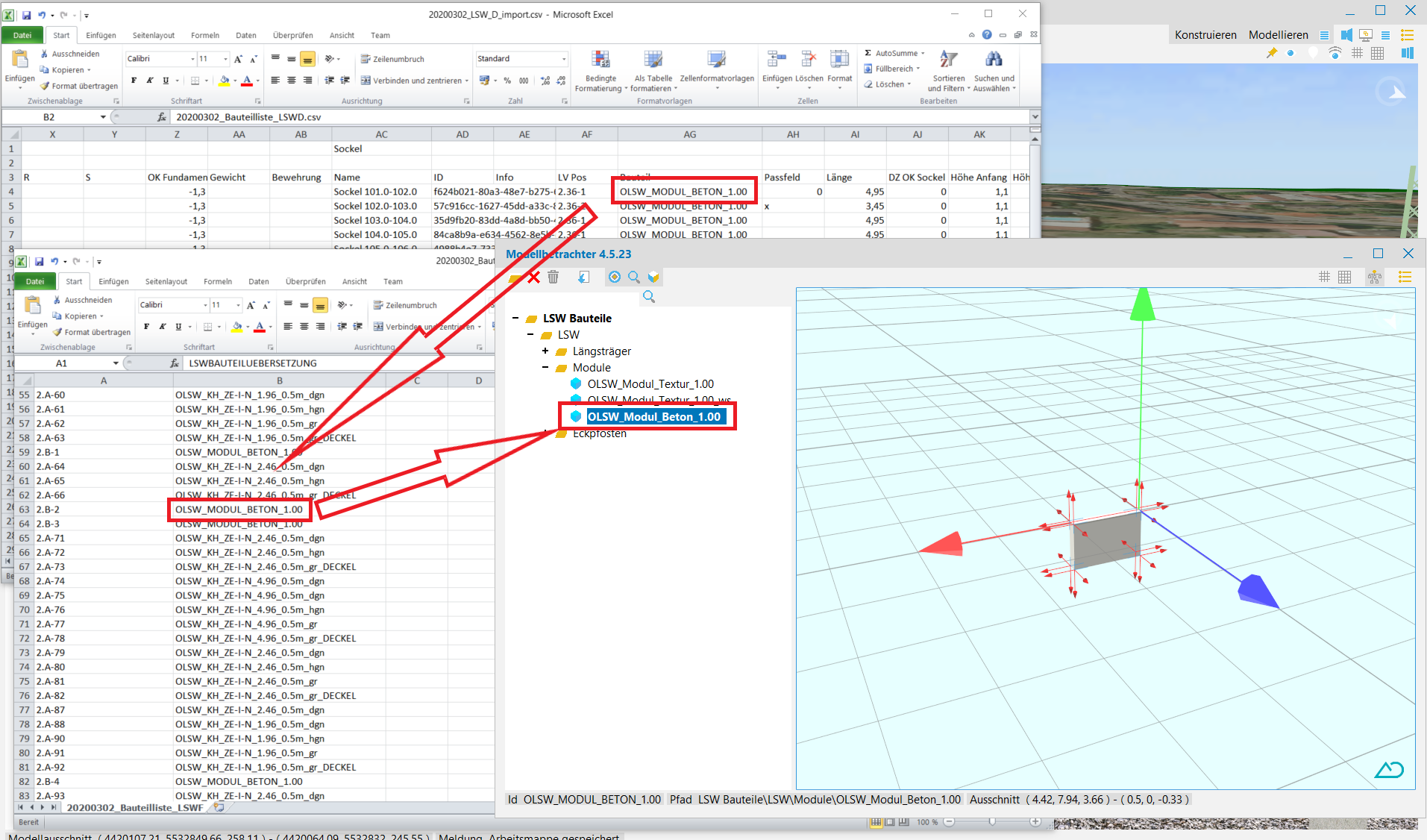

  • Die Bauteilersetzungsliste weist jedem intern geplanten Element (z.B. 2.A-2) ein Bauteil aus einer Bauteilbibliothek zu.

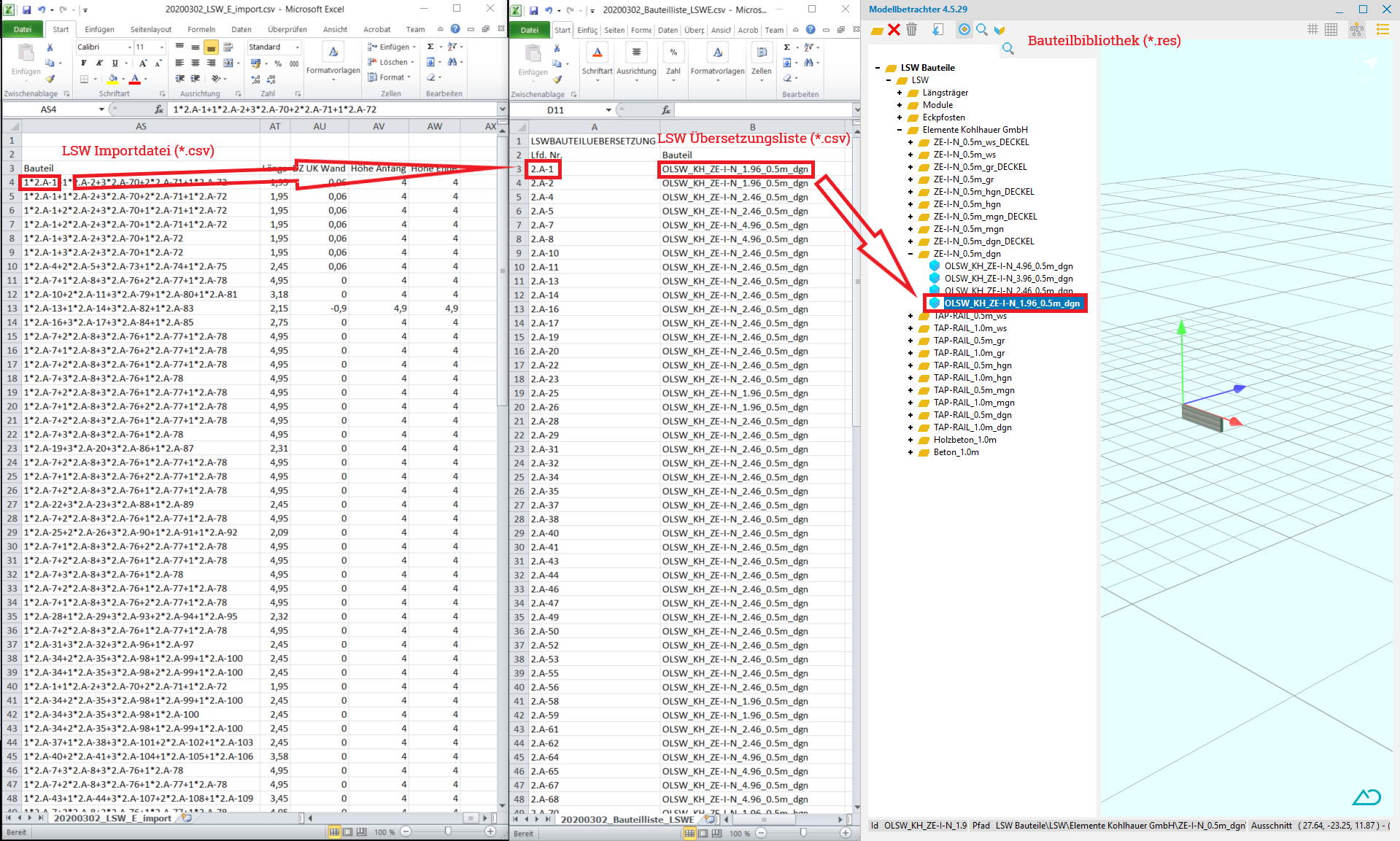

  • Dabei verweist die Importdatei (*.csv) auf die Bauteillistendatei (*.csv). Beide Dateien müssen in demselben Ordner liegen.

  • Beim Import der LSW-Datei wird das Element (z.B. 2.A-2) mit dem entsprechenden Bauteil aus der Bauteilbibliothek ersetzt.

  • Die Zahl vor dem Multiplikationszeichen gibt die Anzahl des Bauteils an.

  • Die verschiedenen Bauteile werden mit dem Additionszeichen verbunden.

  • Beispiel: 1*2.A-1+1*2.A-2+3*2.A-70+2*2.A-71+1*2.A-72

    • Einmal das Bauteil 2.A-1, einmal das Bauteil 2.A-2, dreimal das Bauteil 2.A-70 usw.

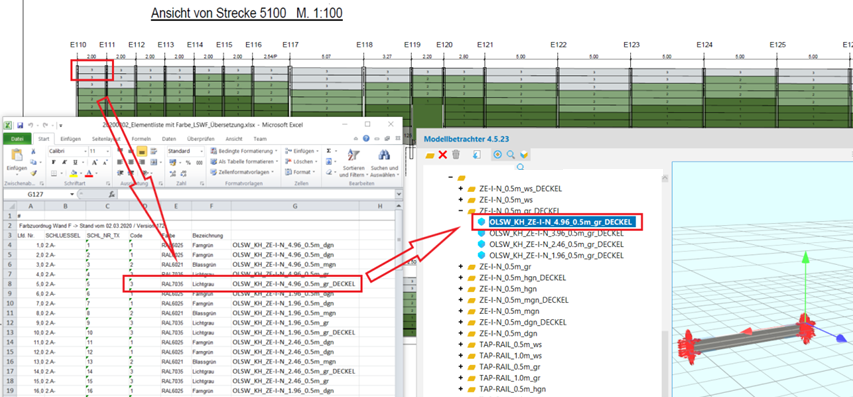

Tafeldefinition mit Vorgabe der Elemente von unten nach oben!

Bauteil(Anzahl), Bauteil(Anzahl), ...

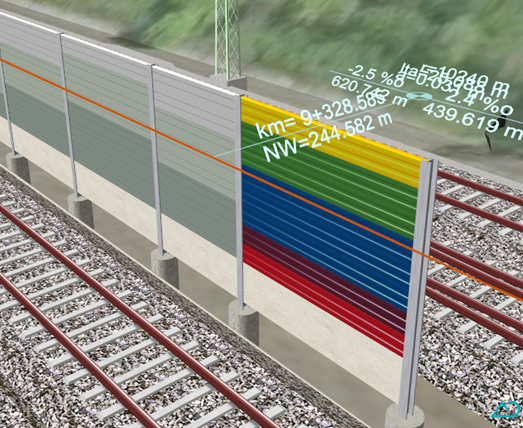

Einfärben:

Bauteil (Anzahl, Mirror, Farbe)

Mit:

Parameter

Beschreibung

Anzahl

Wiederholung des Bauteils

Mirror

Optionale Spiegelung des Bauteils

Color

$rrggbb (00 – FF), RAL x, RRR/GGG/BBB (0-255)

Beispiel:

CODE
OLSW_KH_ZE-I-N_4.96_0.5m_ws(1,,RAL 3003),
OLSW_KH_ZE-I-N_4.96_0.5m_ws(1,,RAL 4007),
OLSW_KH_ZE-I-N_4.96_0.5m_ws(3,,RAL 5017),
OLSW_KH_ZE-I-N_4.96_0.5m_ws(2,,RAL 6010),
OLSW_KH_ZE-I-N_4.96_0.5m_ws_DECKEL(1,,RAL 1033)

Vorgehen bei der Integration der Lärmschutzwände

  • Wählen Sie im Projektbaum der Projektansicht einen Ordner aus, in dem die zu importierenden LSW gespeichert werden sollen.

  • Wählen Sie über “Elementweise Lärmschutzwände importieren…” aus.

  • Wählen Sie die entsprechende CSV-Datei aus.

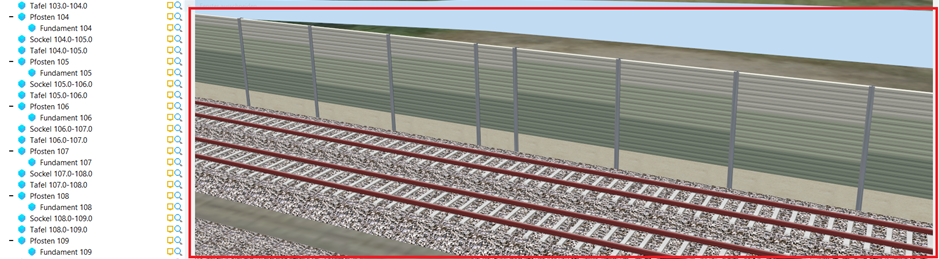

  • Aktualisieren Sie die Fachobjekte über den Button “Fachobjekte aktualisieren!”.
