Integration von Medienleitungen in KorFin® aus ESRI®-Shape-Dateien
ESRI®-Shape-Datei in Medien-CSV konvertieren
Diese Funktion wandelt eine ESRI®-Shape-Datei mit den Daten für Medienleitungen in das für KorFin® notwendige CSV-Shema um und erstellt zusätzlich separate TXT-Dateien für die einzelnen Medienleitungen. Diese können anschließend für den Import von Medienleitungen in KorFin® genutzt werden.
Für die Umwandlung der Daten wird das A+S-interne Programm MultiApp verwendet.
Öffnen Sie MultiApp.
Wählen Sie im Hauptmenü den Menüpunkt “Konvertieren > Shapefile > Export als KorFin Medien-CSV”.

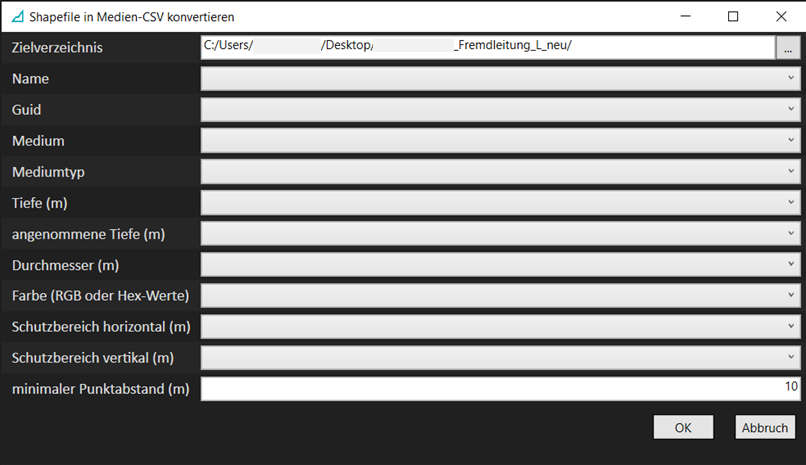

Wählen Sie Ihre Shape-Datei mit den Medienleitungen aus. Unterstützt werden die Geometrietypen “2D-Polylinie” oder “3D-Polylinie”. Es öffnet sich folgendes Dialogfenster:
Wählen Sie im Dropdown-Menü der Felder die entsprechende Spaltenbezeichnung aus der Shape-Datei, welche Sie verwenden möchten.
Falls nichts ausgewählt ist, werden die Felder automatisch generiert (siehe untenstehende Tabelle).
Sie können sich einen Überblick über die Daten in der Shape-Datei verschaffen, indem Sie die zur Shape-Datei zugehörige DBF-Datei z.B. in Excel® öffnen.
In den Dropdown-Listen werden nur die Felder angezeigt, welche bzgl. ihres Datentyps zu den entsprechenden Eigenschaften passen. Für die Eigenschaft “Name” können nur Felder mit dem Datentyp “Text” ausgewählt werden.
Wählen Sie nach der Auswahl aller notwendigen Felder die Schaltfläche “OK”. Es wird eine Medien-CSV (*.csv), ID-Zuordnungsdatei (*.csv.id) sowie eine Textdatei pro Objekt in einem Ordner “utilities” (*.txt) im Zielverzeichnis geschrieben.
Beschreibung der einzelnen Eigenschaften
Eigenschaft | Datentyp | Standardwert (falls kein Wert gelesen werden kann oder Feld zugeordnet ist). | Erläuterung |
Zielverzeichnis | Verzeichnis | Verzeichnis der Eingangsdatei. | Hier kann das Zielverzeichnis für die konvertierten Dateien festgelegt werden. |
Name | Text | Name wird automatisch mit fortlaufender Nummer generiert, falls nichts ausgewählt ist. | Name für die einzelne Medienleitung. |
Guid | Text XXXXXXXX-XXXX-XXXX-XXXX-XXXXXXXXXXXX | Wird automatisch durch einen Zufallsgenerator generiert, falls nichts ausgewählt ist. | Eindeutige ID, darf nicht verändert werden. Die Zuordnung von Objektname und ID wird in der ID-Datei gespeichert. |
Medium | Text | Unspezifiziertes Medium. | Medienart, auswertbare Typen sind: Abwasserkanal, Erdkabel, Freileitung, Gasleitung, Telekommunikationsleitung, Trinkwasserleitung |
Mediumtyp | Text |
| Spezifiziert die Medienart: Abwasser-> RW Telekommunikationsleitung->Freileitung |
Tiefe (m) | Gleitkommazahl | 0 | Verlegetiefe des Mediums, wird von der Geländeoberkante nach unten abgesetzt, Angabe in Meter (kein Vorzeichen). |
angenommene Tiefe (m) | Gleitkommazahl | 0 | Angenommene Verlegetiefe des Mediums in Meter, wird genutzt, wenn die Tiefe nicht gelesen werden kann oder nicht gesetzt wurde (=0). |
Durchmesser (m) | Gleitkommazahl | 0,25 | Durchmesser des Mediums in Meter. |
Farbe (RGB oder Hex-Werte) | Text RGB: RR:GG:BB oder Hex: RRGGBB, #RRGGBB, RRGGBBAA | Schwarz ( 0;0;0 bzw. #000000) | Farbe, in der das Medium in KorFin® dargestellt wird. |
Schutzbereich horizontal (m) | Gleitkommazahl | 0 | Horizontaler Schutzbereich, Angabe in Meter. |
Schutzbereich vertikal (m) | Gleitkommazahl | 0 | Vertikaler Schutzbereich, Angabe in Meter. |
minimaler Punktabstand (m) | Ganzzahl | 10 | Gibt den minimalen Punktabstand der Geometrie des Mediums an, wenn Liniensegmente länger als der Punktabstand sind, werden entsprechend Zwischenpunkte gesetzt. Dies dient dem Anschmiegen der Geometrie der Medienleitung an das Geländemodell. |
Integration der konvertierten Daten in KorFin®
Öffnen Sie Ihr KorFin®-Projekt.
Wählen Sie im Hauptmenü den Menüpunkt “Infrastruktur > Medium > Medienführungen und Leitungen importieren”.
Wählen Sie Ihre CSV-Datei aus und diese wird in Ihr KorFin®-Projekt geladen.
