Integration von Tiefbau und Spezialtiefbau

Voraussetzungen

Die entsprechenden Bauteilbibliotheken (*.res) sind als Ressource in der Arbeitsmappe angemeldet.
KorFin®-Projekt ist gestartet.
Für den Import: Die CSV-Datei mit den Verbauwänden liegt vor.

Parameter	Beschreibung
Trassierungslinie	wählt die Trassierungslinie aus, an der das Fachobjekt positioniert werden soll
Lagesystem	wählt das Lagesystem aus
Station	gibt die Lage in Bezug auf die Stationierung an. Ein vorangestelltes „@“ bezieht die Station auf die Fremdkilometrierung (externe Stationen)
T	gibt den Versatz zur Fahrbahn an (negativ Wert führt zum Versatz nach links, positiver Wert nach rechts in Stationierungsrichtung)
Höhensystem	wählt das Höhensystem aus
Z	gibt die Höhe zum Höhenbezugspunkt an
Verbauwand	Verweis auf die „besitzende“ Verbauwand
Länge	gibt die Länge der Wand an
Einbindetiefe	gibt die Einbindetiefe an
Aushubtiefe	gibt die Tiefe des Aushubs an
Überstand ab OK-Gelände	gibt die Höhe über der Geländeoberkante an
Gewicht [kg]	gibt das Gesamtgewicht an
Eigengewicht pro m [kg/m]	gibt das Eigengewicht pro m an
Bauteil	legt das Bauteil des Fachobjekts fest
Profillänge	gibt die Länge des Profils an
Profilstartnummer	gibt die Profilstartnummer an
Profilanzahl	gibt die Anzahl der Profile an

Parameter	Beschreibung
Fahrbahn	wählt die Trassierungslinie aus, an der das Fachobjekt positioniert werden soll
Lagesystem	wählt das Lagesystem aus
Station	gibt die Lage in Bezug auf die Stationierung an. Ein vorangestelltes „@“ bezieht die Station auf die Fremdkilometrierung (externe Stationen)
T	gibt den Versatz zur Fahrbahn an (negativ Wert führt zum Versatz nach links, positiver Wert nach rechts in Stationierungsrichtung)
Höhensystem	wählt das Höhensystem aus
Z	gibt die Höhe zum Höhenbezugspunkt an
Skalierung	gibt die Skalierung in x-, y- und z-Richtung an
Drehung um Z (Lage)	gibt die Rotation um die z-Achse an
Drehung um Y	gibt die Rotation um die y-Achse an
Drehung um X	gibt die Rotation um die x-Achse
DZ (konstant)	Höhenverschiebung
Höhe	gibt die Höhe des Trägers an
Länge	gibt die Länge des Trägers an
Einbindetiefe	gibt die Einbindetiefe an
Aushubtiefe	gibt die Tiefe des Aushubs an
Überstand ab OK-Gelände	gibt die Höhe über der Geländeoberkante an
Gewicht [kg]	gibt das Gesamtgewicht an
Eigengewicht pro m [kg/m]

Öffnen Sie über “Infrastruktur > Tiefbau > Verbau importieren…” das Auswahlfenster.
Wählen Sie die entsprechende CSV-Datei aus und bestätigen Sie mit “Öffnen”.

Wählen Sie über “Infrastruktur > Tiefbau” ein entsprechendes Fachobjekt, das Sie absetzen möchten.

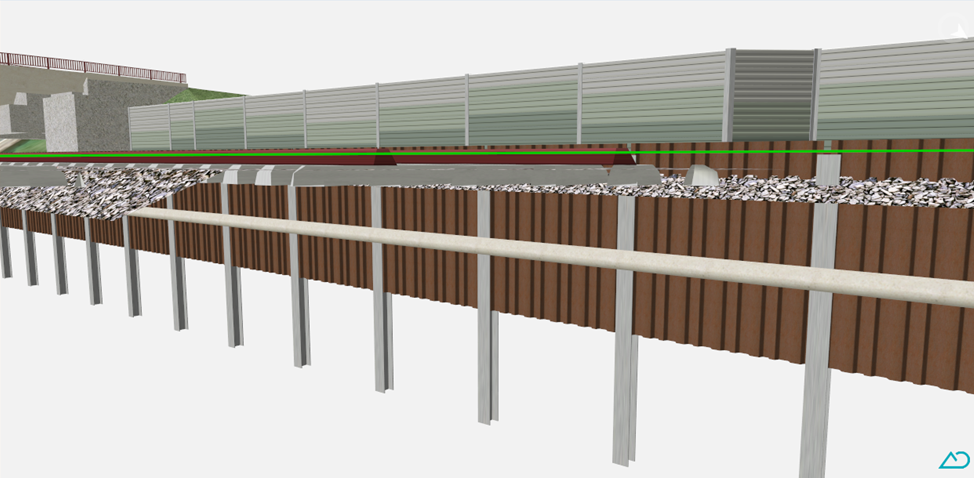

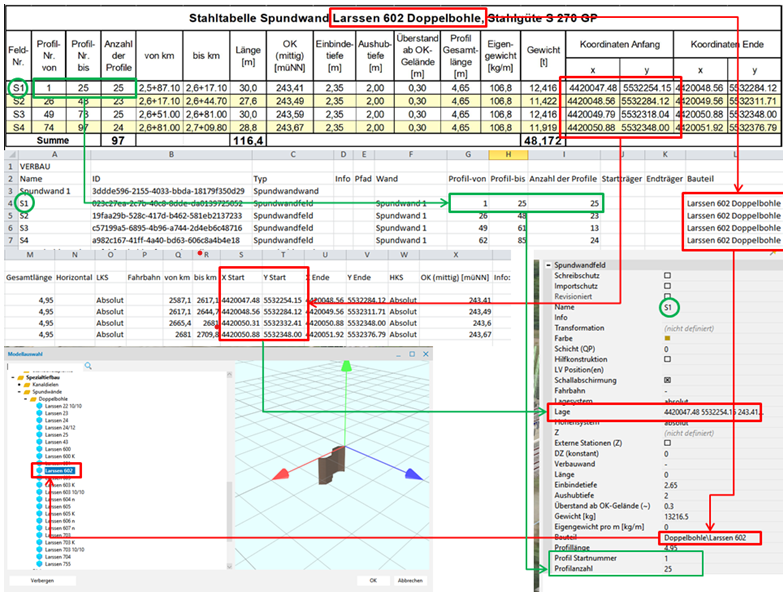

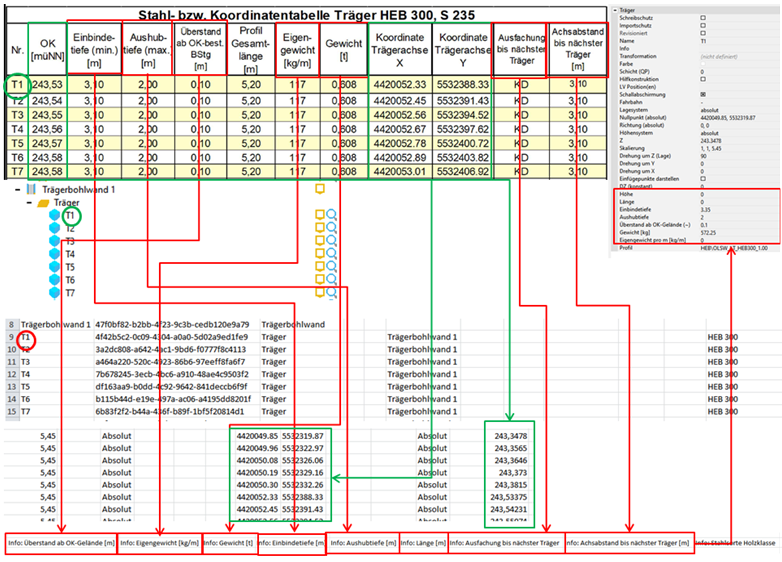

Wählen Sie die gewünschten Parameter für die Fachobjekte aus (siehe Tabellen “Parametrik der Fachobjekte Spundwandfeld und Trägerbohlwand” und “Parametrik der Träger”)

Weitere Informationen:
