KorFin® View - Programmoberfläche

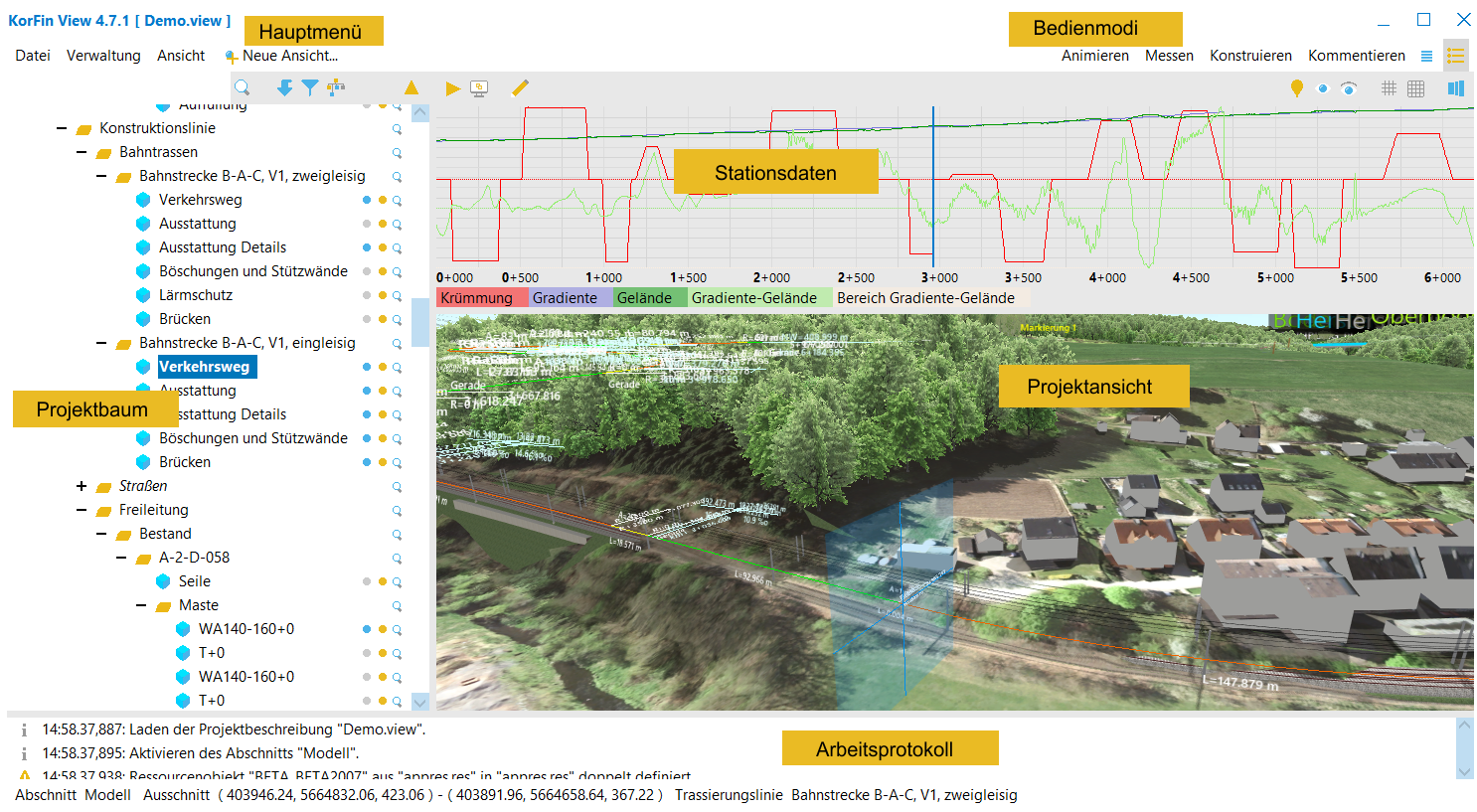

Die Programmoberfläche ist in folgende Bereiche aufgeteilt:
KorFin® View speichert neben den Einstellungen des bearbeiteten Projekts auch den Namen des Projekts, das bei Programmende aktiv war. Aus diesem Grund werden alle Einstellungen beim erneuten Aufrufen des Projekts und beim Programmstart des letzten geladenen Projekts wiederhergestellt.
Je nachdem, welche Daten im Projekt angemeldet und verfügbar sind, sind die einzelnen Bereiche sichtbar oder nicht.
So werden beispielsweise Trassierungslinien nur dann angezeigt und sind nur dann auswählbar, wenn Daten dazu vorhanden sind.

Hauptmenü
Das Hauptmenü umfasst folgende Blöcke:
Datei
Verwaltung
Ansicht
Neue Ansicht
Weiterhin sind folgende Bedienmodi aktivierbar:
Animieren
Messen
Konstruieren
Kommentieren
Das Arbeitsprotokoll kann über den entsprechenden Button im rechten Fensterbereich aktiviert beziehungsweise deaktiviert werden.
Datei
Option | Bedeutung |
---|---|
Projektverzeichnis | Projektverzeichnis wählen Wählen Sie das Verzeichnis, in dem sich die Daten für KorFin® View befinden. Es wird automatisch das zuletzt in dem Ordner gestartete Projekt gestartet. |
Öffnen | Öffnet ein vorhandenes Projekt. Liegt dieses Projekt nicht im aktuellen Projektverzeichnis, wird das Projektverzeichnis automatisch gewechselt. |
Projekt speichern | Speichert den aktuellen Zustand des Projekts. |
Exportieren... | Startet den Exportdialog für ▪Bild ▪Film |
Programmeinstellungen | Öffnet das Dialogfenster mit grundlegenden Programmeinstellungen. |
Beenden | Beendet das Programm. |

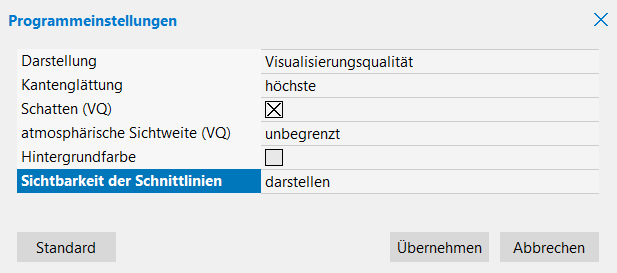

Programmeinstellungen

Option | Bedeutung |
---|---|
Darstellung | Wählen Sie “Planungsqualität” für eine einfache schnelle Darstellung oder “Visualisierungsqualität”, um eine Schattendarstellung zu erhalten. Für eine Schattendarstellung muss das Modell mehrmals gerendert werden, wodurch die Darstellung langsamer wird. |
Kantenglättung | Stellt die Glättung von Linien ein. |
Schatten (VQ) | Aktiviert die Berechnung von Schatten in der Visualisierungsqualität. |
atmosphärische Sichtweite (VQ) | Stellt die Sichtweite in der Visualisierungsqualität ein. Damit ist es möglich, Nebel zu simulieren. |
Hintergrundfarbe | Stellt eine Hintergrundfarbe für einen leeren Raum ein. Dies wird nur benötigt, wenn keine Wolken im Projekt definiert sind. |
Sichtbarkeit der Schnittlinien | Aktiviert beziehungsweise deaktiviert die Sichtbarkeit von in KorFin View definierten Kamerapfaden beziehungsweise Schnitten. |
Verwaltung
Option | Bedeutung |
---|---|
Ansichten verwalten... | Öffnet das Dialogfenster für die Verwaltung der Ansichten. |
Trassierungslinien verwalten... | Öffnet das Dialogfenster für die Trassierungslinienverwaltung. |
Ansicht
Option | Bedeutung |
---|---|
Sonne... | Startet die Konfiguration des Sonnenstands im Projekt. |
Projektbaum | Blendet den Projektbaum ein- beziehungsweise aus. |
Trassierungslinie | Blendet den Bereich der Trassierungslinieninformationen ein- beziehungsweise aus. |
Dokumente | Wird nur dann angezeigt, wenn im Projektverzeichnis der Ordner “documents” existiert und Dateien enthält. Der Inhalt des Ordners wird im rechten Bereich angezeigt. Alle darin enthaltenen Dateien können einzeln angeklickt werden. |
Zielkreuz darstellen beziehungsweise verbergen | Aktiviert beziehungsweise deaktiviert die Darstellung des Zielkreuzes. |
Ausgewähltes Querprofil | |
Markierte Trassierungslinie anzeigen | |
Auswahl des Knotens darstellen beziehungsweise verbergen | Aktiviert beziehungsweise deaktiviert die Darstellung der ausgewählten Objekte in der Modellansicht. Die ausgewählten Objekte werden mit einem blauen Kasten umrandet. |
Info… |

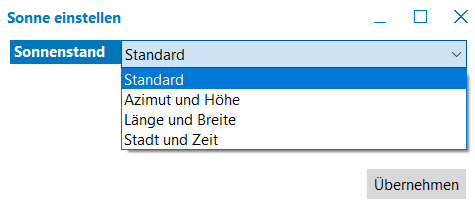

Einstellungen der Sonne
Die Einstellungen der Sonne haben Auswirkungen auf die Schattendarstellung. Die Schattendarstellung ist nur in der Visualisierungsdarstellung verfügbar.

Für die Einstellung der Sonne wird der Sonnenstand definiert:
Sonnenstand | Beschreibung |
---|---|
Standard | Es wird ein Standardsonnenstand verwendet. |
Azimut und Höhe | Der Sonnenstand wird über die Angabe des Azimuts und der Höhe angegeben. |
Länge und Breite | Definition des Sonnenstands durch Angabe von geografischer Länge und Breite. Zusätzlich muss die Zeitzone und die gewünschte Lokale Zeit angegeben werden. |
Stadt und Zeit | Definition des Sonnenstands durch Wahl eines Ortes. Zusätzlich muss die gewünschte Lokale Zeit angegeben werden. |
Durch die Angabe eines Zeitintervalls und anschließenden Start der Animation des Sonnenstands wird der Sonnenstand entsprechend den Einstellungen animiert.
Projektbaum
Der Projektbaum bietet schnellen Zugriff auf die einzelnen Bestandteile des Projekts:
Symbolleiste
Verwaltung
Kontextmenü
Ein eingeklappter Ordner, der eingeblendeten Inhalt eines untergeordneten Modellknotens enthält, wird kursiv in der Modellstruktur dargestellt.
Symbolleiste
Symbol | Aktion |
---|---|
![]() | Im Projekt suchen. Geben Sie einen Suchtext in das Feld links neben dem Symbol ein und starten Sie die Suche durch Klicken mit der linken Maustaste auf das Symbol. Die Suche beginnt ab der Position des ausgewählten Modellknotens. Ein erneutes Klicken mit der linken Maustaste auf das Suchen-Symbol springt demnach zum nächsten Fundort innerhalb der Modellstruktur. |
![]() | Sichtbarkeit und Aktivierung auf untergeordnete Objekte übertragen. |
![]() | Projektbaum auf sichtbare Elemente filtern. Der aktivierte Filter blendet alle ausgeblendeten Inhalte der Modellknoten sowie nicht benötigte Ordner aus. |
![]() | Projektbaum auswählen. Setzt den Projektbaum auf einen abgespeicherten Einstellung zurück. Wenn die Modellstruktur mit der Struktur in dem ausgewähltem Projektbaum nicht übereinstimmt, geschieht die Wiederherstellung entweder nur teilweise oder diese schlägt komplett fehl. |
![]() | Objektwahl aktivieren oder deaktivieren…. Ermöglicht das Auswählen von Objekten und die Anzeige der BIM-Attribute des ausgewählten Objekts. |
Verwaltung
Durch Klicken mit der linken Maustaste auf das Plus-/Minussymbol wird die untergeordnete Struktur des Modellknotens aus- beziehungsweise eingeklappt. Klicken Sie einen Modellknoten innerhalb der Modellstruktur mit der linken Maustaste an, um diesen Knoten und den damit verbundenen Inhalt auszuwählen. Nach der Auswahl haben Sie folgende Möglichkeiten:
Symbol | Aktion |
---|---|
![]() | Inhalt auswählbar oder nicht auswählbar. Mit dieser Funktion aktivieren Sie die Wählbarkeit des Modellknotens in der Projektansicht. |
![]() | In Ansichten darstellen oder verbergen. Blendet den Inhalt des Modellknotens ein- beziehungsweise aus. Im ausgeschalteten Zustand wird demnach der Inhalt des Modellknotens nicht im Modell dargestellt. |
![]() | Den Inhalt im Modell anzeigen. Durch Aktivieren der Sprungfunktion wird die Ansicht so definiert, dass der Inhalt des ausgewählten Modellknotens dargestellt wird. |
Kontextmenü
Durch Klicken mit der rechten Maustaste auf einen Modellknoten beziehungsweise Modellordner erhalten Sie ein Kontextmenü mit folgenden Funktionen:
Option | Bedeutung |
---|---|
Projektbaum speichern... | Eigenschaften der aktuellen Modellstruktur speichern. Durch Aktivieren der Funktion mittels Klick auf das Symbol werden die Zustände der Modellstruktur in eine externe Datei gespeichert. |
Gruppe darstellen | Aktiviert für alle untergeordneten Objekte die Darstellung in der Projektansicht. |
Gruppe verbergen | Deaktiviert für alle untergeordneten Objekte die Darstellung in der Projektansicht. |
Gruppe aktivieren | Alle untergeordneten Objekte werden aktiviert. |
Gruppe deaktivieren | Alle untergeordneten Objekte werden deaktiviert. |
Alles ausklappen | Klappt alle untergeordneten Objekte aus. |
Alles einklappen | Klappt alle untergeordneten Objekte ein. |
Projektansicht
Die Projektansicht enthält sämtliche im Projekt vereinbarten und zur Darstellung ausgewählten Modellobjekte.
Im weiteren Verlauf werden der Aufbau der Projektansicht und die Navigation erläutert.
Symbolleiste
Symbol | Bedeutung |
---|---|
![]() | Simulationen wählen, starten bzw. beenden. Im aufgehenden Menü werden die abzuspielenden Simulationen ausgewählt (die ausgewählten Simulationen sind grau hinterlegt). Nach Aktivierung der Funktion “Simulation starten” werden alle ausgewählten Simulationsdaten in das 3D-Modell integriert und die Simulationen aktiviert. “Simulation stoppen” beendet alle Simulationen. Da die Simulationsdaten erst nach deren Aktivierung in das Modell integriert werden, kann die Verarbeitung (Zeit von der Auswahl bis zur Ansicht des fahrenden Verkehrs) etwas dauern. |
![]() | Präsentationsmodus starten bzw. beenden. Der Präsentationsmodus blendet vorübergehend alle Bereiche bis auf die 3D-Ansicht aus. Damit stellt der Präsentationsmodus eine Art Vollbildmodus dar, der eine maximale 3D-Ansicht im aktuellen Fenster erstellt. Sie haben im Präsentationsmodus die Möglichkeit, Simulationen zu starten, die Ansicht im Animationsmodus zu animieren oder die Ansicht einzustellen. |
![]() | Trassierungslinie wählen…. Wahl einer vorhandenen Trassierungsliniengeometrie zum Betrachten der Trassierungslinieneigenschaften sowie Befahren/Befliegen. Trassierungslinien können Sie nur wählen, wenn Sie den Trassierungslinienbereich eingeblendet haben. |
![]() | Eine Fußgängerperspektive wählen... Nach Aktivierung dieser Funktion versetzen Sie mit einem Linksklick in der Projektansicht die Kamera auf eine Fußgängerposition. Dieses Symbol ist nur in der 3D-Ansicht verfügbar. |
![]() | Vordefinierte Ansicht wählen.... Mit dieser Funktion wählen Sie eine voreingestellte Ansicht und stellen die aktuelle Ansicht des Projekts darauf ein. Ebenso steht die Möglichkeit der Verwaltung der Ansichten zur Verfügung. |
![]() | Aktuelle Ansicht einstellen…. Dieses Symbol ist nur in der 3D-Ansicht verfügbar. |
![]() | Gitterdarstellung |
![]() | Darstellung mit überlagertem Gitter |
![]() | Ansicht in den Lageplanmodus umschalten. Bei nicht aktiviertem Lageplan arbeiten Sie automatisch in der 3D-Ansicht. |
Navigation in der 3D-Ansicht
In der 3D-Ansicht kann der Modellausschnitt folgendermaßen frei verändert werden:
Gedrückte linke Maustaste und
Bewegen des Mauszeigers links beziehungsweise rechts führt zur Drehung im Lageplan um den aktuellen Zielpunkt.
Bewegen des Mauszeigers hoch beziehungsweise runter führt zum Kippen beziehungsweise Absenken bezüglich des aktuellen Zielpunkts.
Bewegen des Mauszeigers links beziehungsweise rechts oder hoch beziehungsweise runter und Drücken der UMSCHALT-Taste führt zum Zoomen in Richtung des Zielpunkts.
Bewegen des Mauszeigers und Drücken der STRG-Taste wendet die Aktionen 1 und 2 auf den aktuellen Augpunkt an. Somit drehen Sie im Lageplan und kippen um den aktuellen Augpunkt.
Gedrückte rechte Maustaste und Bewegen des Mauszeigers führt zum Verschieben des Ausschnitts im Lageplan entlang der aktuellen Ausrichtung.
Durch Drehen des Mausrads zoomen Sie in Richtung des Zielpunkts beziehungsweise bewegen sich vom Zielpunkt entlang der aktuellen Ausrichtung fort.
Drücken des Mausrads sowie hoch und runter Bewegen der Maus führt zum Hoch- und Runterbewegen der Ansicht, also des Aug- und Zielpunkts.
In der reinen Lageplanansicht können Sie den Modellausschnitt durch Drücken der linken oder rechten Maustaste und durch Bewegen des Mauszeigers verschieben beziehungsweise mit dem Mausrad verkleinern beziehungsweise vergrößern. Die Skalierung wird dabei automatisch so angepasst, dass sich für X- und Y-Achse (beziehungsweise Achsen für Rechts und Hoch) immer ein gleicher Maßstab ergibt.
Klicken Sie doppelt auf die Ansicht, um eine Standardansicht wiederherzustellen. Ist keine Standardansicht des aktuellen Typs definiert, erfolgt keine Aktion. Alternativ können Sie die Sprungfunktion der Modellstruktur verwenden, um schnell an eine geeignete Position im Modell zu gelangen.

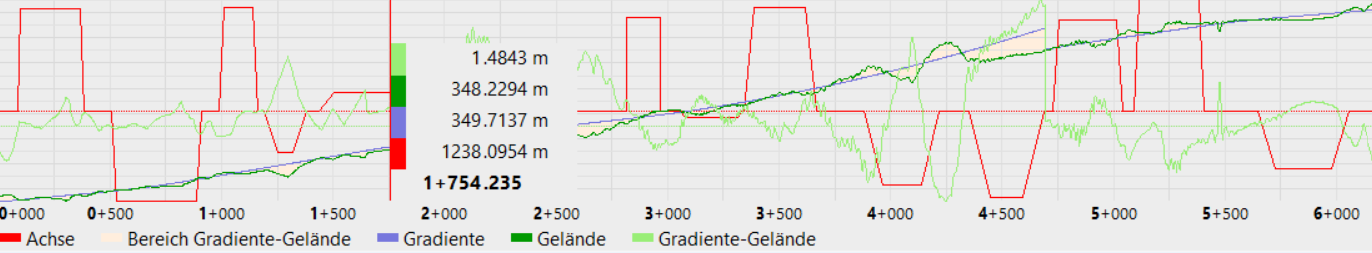

Trassierungsliniendaten
Die Trassierungsliniendaten zeigen zur ausgewählten Trassierungslinie die Achs- und Gradientengeometrie. Darüber hinaus kann eine Fahrerperspektive an einer beliebigen Stelle beziehungsweise eine Befahrung entlang der Trassierungslinie erzeugt werden.
Zur Auswahl einer Trassierungslinie nutzen Sie die entsprechende Funktion in der Projektansicht links oben.

In der Grafik werden die Daten der Trassierungslinie stationsbasiert angezeigt. Wird der Mauszeiger über dem Graph bewegt, werden die entsprechenden Daten an dieser Station angezeigt. Durch Klicken mit der rechten Maustaste in den Legendenbereich können Sie einzelne Graphen aus- beziehungsweise einblenden.
Zoomfunktion
Nutzen Sie die rechte Maustaste im Diagrammbereich, um hineinzuzoomen. Dazu definieren Sie nacheinander zwei Ausschnittsecken. Bestätigen Sie auch die zweite Ecke mit der rechten Maustaste. Klicken Sie später mit der linken Maustaste doppelt, wird der Gesamtbereich wiederhergestellt.
Arbeitsprotokoll
Das Arbeitsprotokoll befindet sich im unteren Bildschirmbereich und wird mit dem entsprechenden Symbol im Hauptmenü ein- beziehungsweise ausgeblendet.
Im Arbeitsprotokoll sehen Sie den momentan ausgeführten Arbeitsschritt. Darüber hinaus wird der Bearbeitungsstand des momentanen Arbeitsschritts angezeigt (Prozentbalken) und Zusatzinformationen aus der Hintergrundverarbeitung der Daten ausgegeben. Sie dienen dem Support für die Fehleranalyse und -beseitigung.
Durch Klicken mit der rechten Maustaste in den Bereich des Arbeitsprotokolls erhalten Sie ein Kontextmenü. In diesem können Sie bestimmte Nachrichten ein- beziehungsweise ausblenden.
Option | Bedeutung |
---|---|
Informationen | Aktiviert/Deaktiviert die Anzeige von Nachrichten mit dem Status “Information”. |
Meldungen | Aktiviert/Deaktiviert die Anzeige von Nachrichten mit dem Status “Meldung”. |
Hinweise | Aktiviert/Deaktiviert die Anzeige von Nachrichten mit dem Status “Hinweis”. |
Warnungen | Aktiviert/Deaktiviert die Anzeige von Nachrichten mit dem Status “Fehler”. Diese Nachrichten deuten auf Fehler im Import oder im Modell hin. Die Daten werden verwendet, aber liegen möglicherweise an einer falschen Stelle. |
Fehler | Aktiviert/Deaktiviert die Anzeige von Nachrichten mit dem Status “Fehler”. Diese Nachrichten deuten auf Fehler im Import oder im Modell hin. Daten werden nicht verwendet. |
Arbeitsprotokoll leeren! | Leert das Arbeitsprotokoll. |
Arbeitsprotokoll speichern... | Speichert das Arbeitsprotokoll als TXT-Datei ab. |
Abbrechen | Schließt das Kontextmenü. |
