Marke Einhausung

Die Marke “Einhausung” modelliert für einen zu definierenden Stationsbereich eine Einhausung an der Konstruktionslinie.

Die Voraussetzung für die Modellierung von Einhausungen sind in der defmod.xml vom Anwender definierte Querprofile und Einhausungen. Die zu verwendenden Bauteile der Einhausung müssen im Projekt als Ressource angemeldet sein. Näheres siehe unter Querprofilparadigma (DEFMOD-Dateien).

Definiert man eine Marke “Einhausung”, werden automatisch jeweils eine schreibgeschützte Marke “Querprofil” und “Schallemission” für den Stationsbereich erzeugt.

Marke “Querprofil”: Definiert für den Stationsbereich ein zu der Einhausung gehörendes Querprofil.
Marke “Schallemission”: Definiert für den Stationsbereich in Abhängigkeit der Modellierung der Einhausung eine Reduktion des Schallpegels.

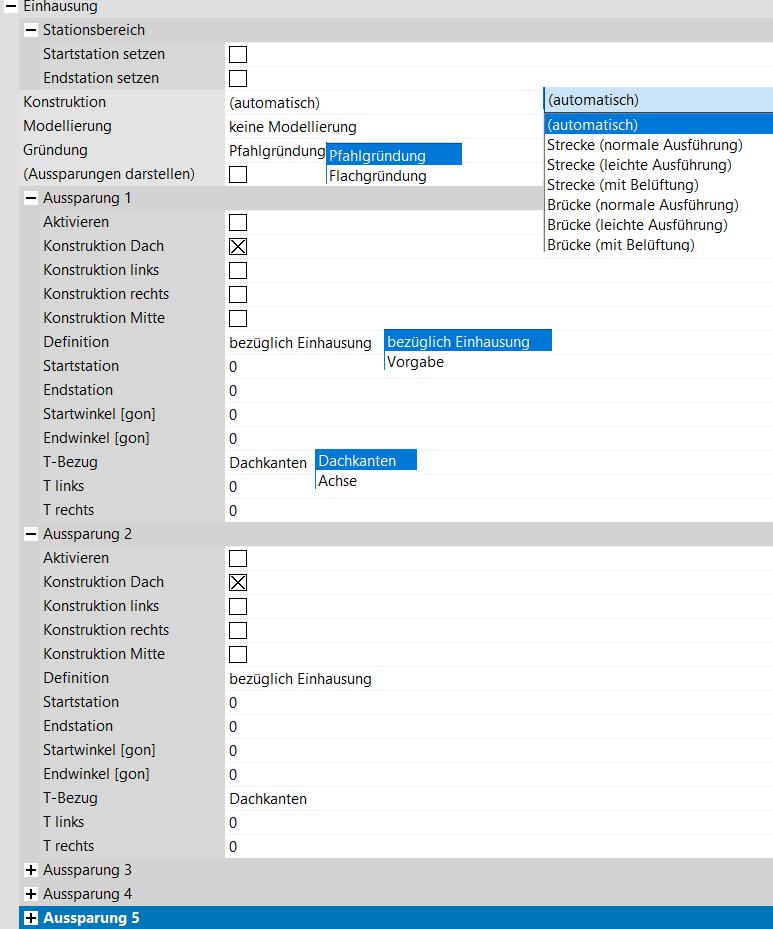

Einhausung:

Option	Bedeutung
Konstruktion	Definiert die Einhausung in Bezug auf die Kostenberechnung.
Modellierung	Definiert die in der defmod.xml definierte Einhausung für den Stationsbereich. Es können neben Einhausungen auf der freien Strecke auch Einhausungen auf Bauwerken modelliert werden.
Gründung	Definiert das Fundament für die Einhausung. Es kann eine Flachgründung oder eine Pfahlgründung definiert werden.
Aussparung darstellen	Aktiviert, ob die Umrandung der definierten Aussparungen als Hilfsmittel grafisch im Modell dargestellt wird.

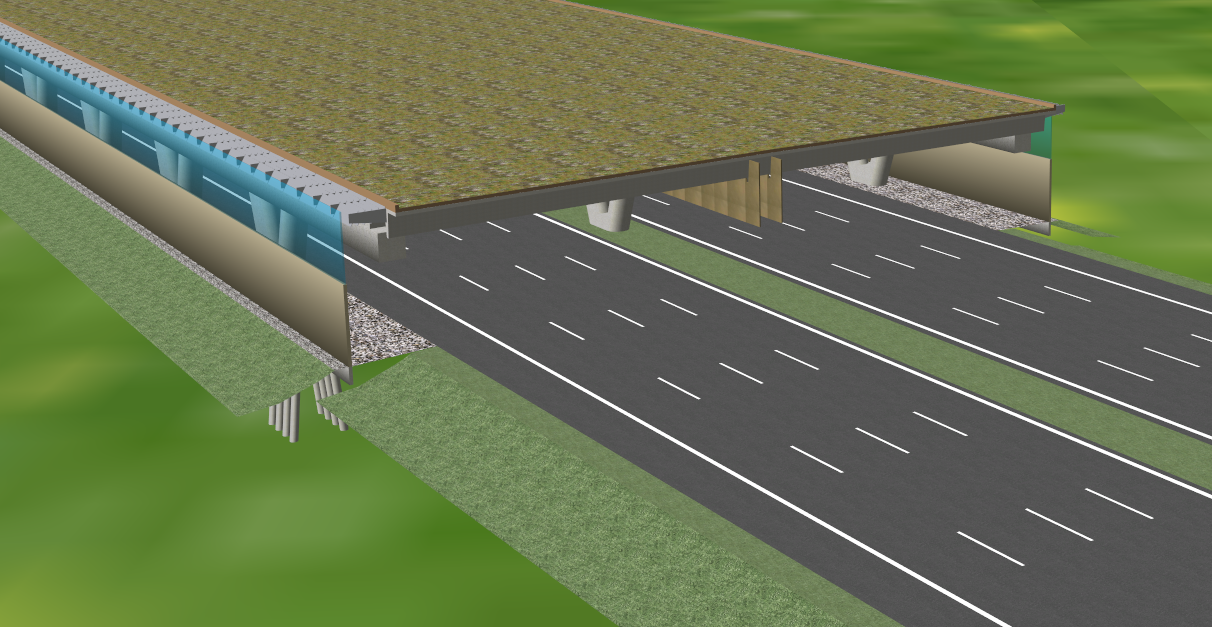

Beispiel einer Einhausung:

Aussparung:

Option	Bedeutung
Aktivieren	Aktiviert eine Aussparung.
Konstruktion Dach	Definiert, ob Bauteile des Dachs im Zuge der Aussparung entfernt werden sollen.
Konstruktion links	Definiert, ob Bauteile der linken Seite im Zuge der Aussparung entfernt werden sollen.
Konstruktion rechts	Definiert, ob Bauteile der rechten Seite im Zuge der Aussparung entfernt werden sollen.
Konstruktion Mitte	Definiert, ob Bauteile der Mitte im Zuge der Aussparung entfernt werden sollen.
Definition	Definiert, ob die Aussparung anhand einer Vorgabedatei (Umring) oder anhand von parametrischen Definitionen anhand der Einhausung modelliert werden soll.
Umgrenzung absolut	Definition einer externen Umgrenzungsdatei für die Aussparung.
Startstation	Definiert die Startstation der Aussparung.
Endstation	Definiert die Endstation der Aussparung.
Startwinkel [gon]	Definiert den Startwinkel der Aussparung.
Endwinkel [gon]	Definiert den Endwinkel der Aussparung.
T-Bezug	Definiert, ob der T-Bezug anhand der äußeren Dachkanten der Einhausung oder der Achse erfolgt.
T links	Definiert den linken Schnitt der Aussparung.
T rechts	Definiert den rechten Schnitt der Aussparung.
