Übergabe des Fachmodells Stadtmodell an KorFin®

Wenn alle Einstellungen am Stadtmodell in KorFin® Model vorgenommen sind, können Sie das vorläufige Ergebnis in der Voransicht überprüfen.

  • Dazu klicken Sie im Hauptmenü auf den ButtonVoransicht…”. Es erscheint ein separates Dialogfenster mit der Ergebnisansicht.

  • Für die Nutzung des Stadtmodells in KorFin® erfolgt die Übergabe im RES-Format als Ressource. Diese wird mit dem Speichern-Symbol (Diskette) hinter der betreffenden Gebäudegruppe erzeugt.

    • In diese Ressource werden alle notwendigen Daten wie Bildtexturen aus Luftbildern, berechnete Dachtexturen sowie die Gebäudegeometrien gespeichert.

      Als Informationen für die später in KorFin® ladbaren Ressourcen werden die Bezeichnungen der Gebäudegruppen verwendet.

Zur Berechnung der endgültigen Gebäudegeometrie ist ein zuvor berechnetes Gitter der Z-Werte notwendig, da Gebäude auf das zukünftige DGM abgesetzt werden. KorFin® Model kennt das letzte berechnete Gitter. Ist es nicht vorhanden oder kann es nicht geladen werden, erhalten Sie eine entsprechende Warnung im Programmprotokoll.

  • Sie können die Datei direkt im Projektverzeichnis des aktuellen KorFin®-Projekts in einem separaten Ordner speichern.

  • Im nächsten Schritt öffnen Sie Ihr KorFin®-Projekt.

  • Erzeugen Sie einen neuen Ordner für das zu ladende Stadtmodell im Projektbaum.

  • Öffnen Sie die Einstellungen der Arbeitsmappe.

  • Melden Sie das Stadtmodell in der “Arbeitsmappe” als Ressource im Reiter “Projekt” über das Plussymbol an.

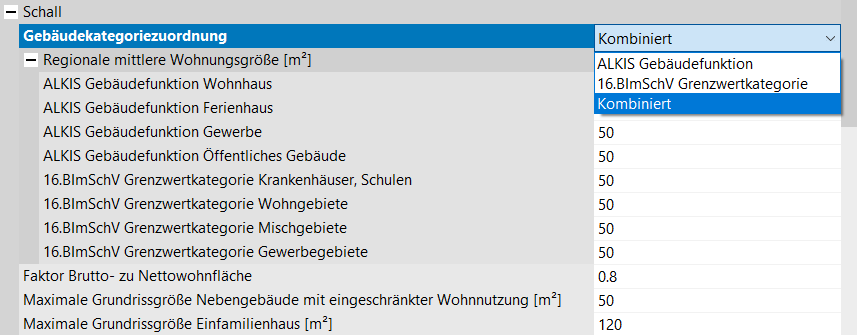

  • Stellen Sie benötigte Gebäudewerte im Reiter “Schall” ein. Vordefinierte Werte können bei Bedarf angepasst werden.

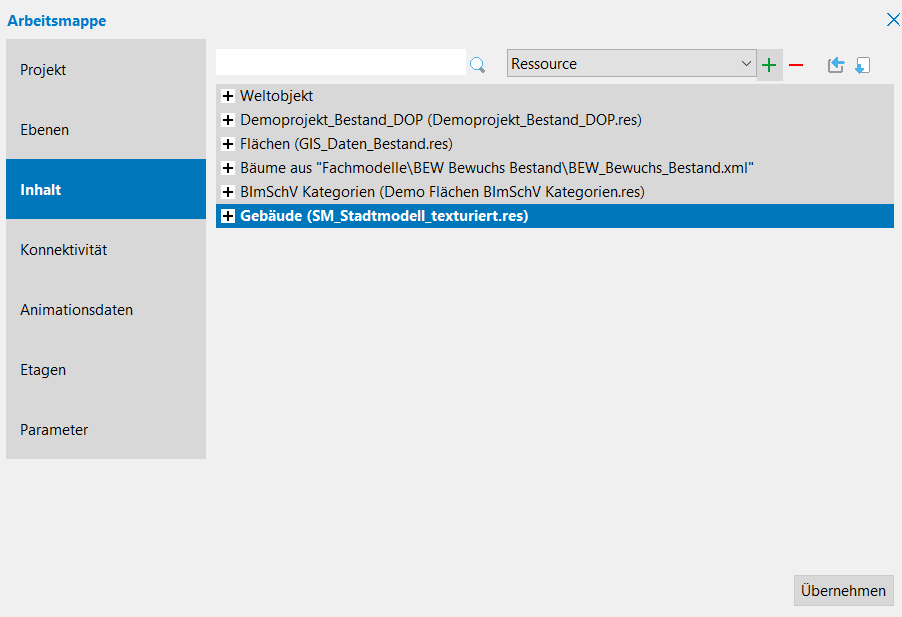

  • Anschließend wechseln Sie in den Reiter “Inhalt”.

  • Stellen Sie im Dropdown-Menü die Auswahl “Ressource” ein.

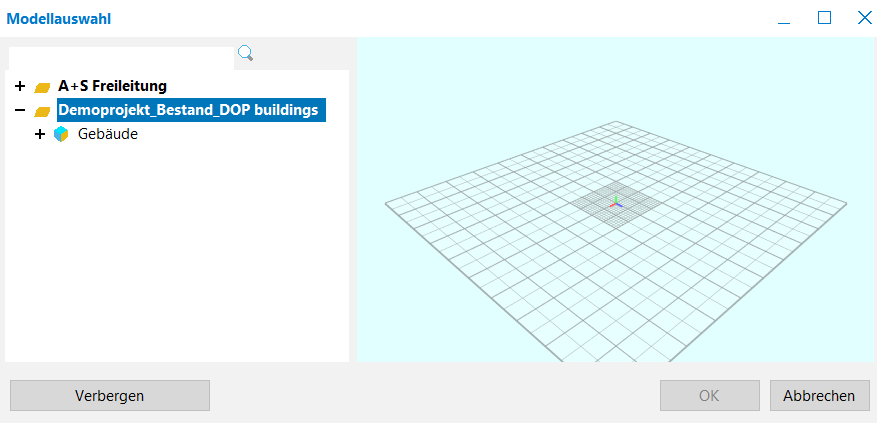

  • Wählen Sie mithilfe des “Plussymbols” die neu angemeldete Ressource im Fenster “Modellauswahl” aus.

  • Bestätigen Sie mit “OK”.

  • Wenn Sie zusätzlich Ausstanzungs- bzw. Beschneidungsflächen definiert haben und diese in KorFin® für Ihr Stadtmodell anwenden möchten, können Sie diese Flächen hier genauso anmelden.

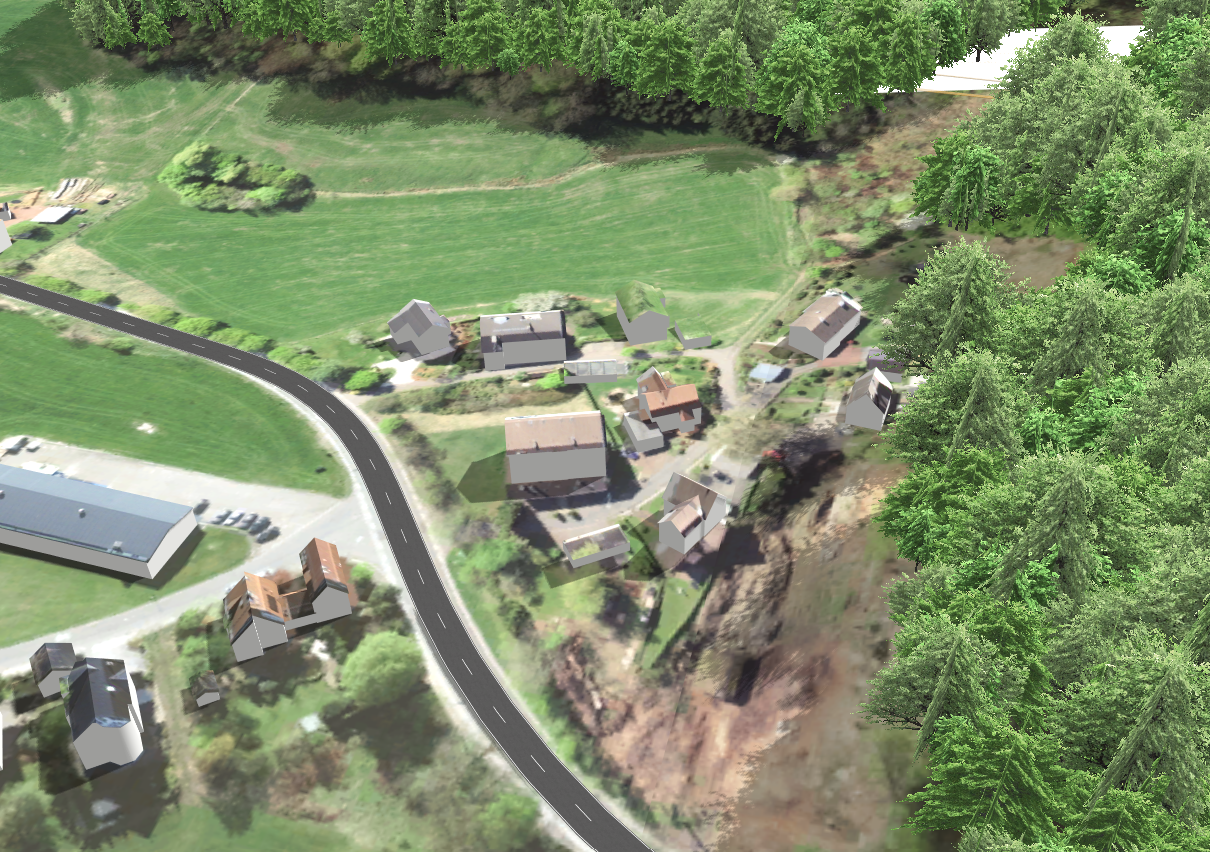

  • Bestätigen Sie die Angaben mit “Übernehmen”. Dias Stadtmodell wird auf dem Digitalen Geländemodell abgesetzt.

  • Speichern Sie die Änderungen im Projekt.

Ein Stadtmodell in KorFin® kann zu Visualisierungszwecken sowie bei Schallberechnungen verwendet werden.

Weitere Informationen:

Arbeitsmappe

Ressource hinzufügen

Import eines berechneten Digitalen Geländemodells nach KorFin®
