Import von Stilen
In KorFin® besteht die Möglichkeit, für alle im Projekt vorkommenden Fachobjekte Stile nach Richtlinien nicht nur selbst zu definieren, sondern auch bereits vordefinierte Stile zu importieren. Stile geben das Erscheinungsbild vor, welches für die spätere Ausgabe des Projekts (z.B. des Lageplans) relevant ist.
Es sind zwei Importmöglichkeiten verfügbar:
über den Arbeitsmappenteil
über eine CSV-Datei
Voraussetzungen
Ein KorFin®-Projekt liegt geöffnet vor.
Bei dem Import über den Arbeitsmappenteil sind zwei Stildateien vorhanden:
Datei mit dem Ordner für Stile, der als Arbeitsmappenteil gespeichert ist (RSMS-Datei). Diese Datei enthält Stildefinitionen für alle relevanten Fachobjekte.
Skript mit den Stilzuweisungen (BIMXML-Datei). Diese Datei enthält Verknüpfungen von Stildefinitionen zu allen relevanten Fachobjekten nach bestimmten Kriterien.
3. Bei dem CSV-Import ist ein entsprechend ausgefülltes CSV-Schema für Stile vorhanden.
Vorgehen 1
Wählen Sie über “Datei > Arbeitsmappenteil hinzuladen”.

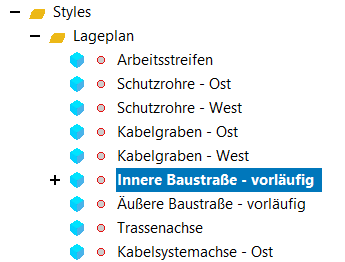

Wählen Sie die korrekte Datei aus (*.rsms). Der Ordner “Stile” wird am Ende des Projektbaums hinzugefügt und kann bei Bedarf nach oben verschoben werden.
Öffnen Sie “BIM-Center”.

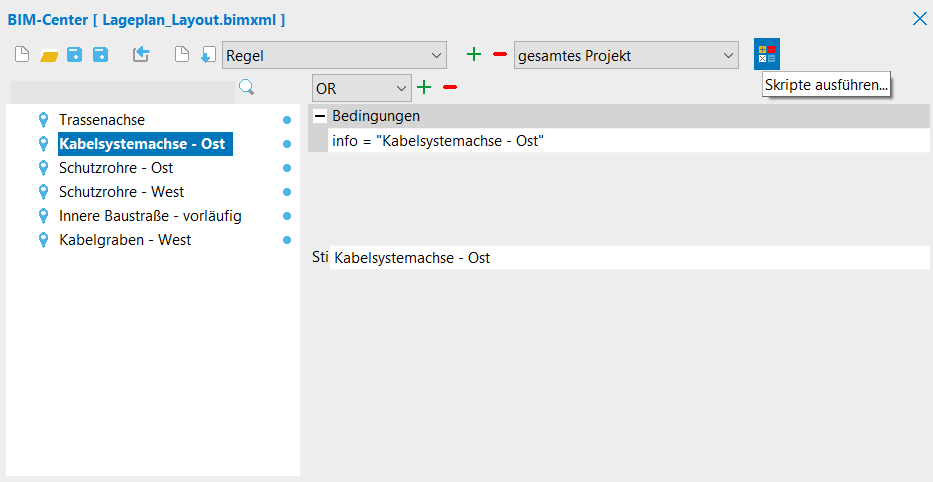

Wählen Sie den Menüpunkt “Skript laden”. Wählen Sie das notwendige Skript aus (*bimxml).
Nun können Sie den Export von Fachobjekten mit den übernommenen Darstellungsstilen durchführen.
Beispiel
Beispiel
Die Darstellung funktioniert fehlerfrei, nur wenn Kriterien für Stilzuweisungen (Attributbezeichnungen von Fachobjekten, Bedingungen) im neuen Projekt mit den Einstellungen im alten Projekt übereinstimmen (d.h. BIM-konform erfolgt sind).
Vorgehen 2
Legen Sie im Projektbaum einen neuen Ordner für Stile an und vergeben Sie einen Namen.
Wählen Sie im Hauptmenü die Option “Stile importieren…” aus. Es öffnet sich ein separates Fenster zur Auswahl der CSV-Datei.
Bestätigen Sie mit “Öffnen”.
Aktualisieren Sie Ihr Projekt über den Button “Fachobjekte aktualisieren…”.
Weitere Informationen:
Generieren eines BIM-XML-Skripts
Export von Längsschnittzeichnung
