Bibliothek definieren und als Ressource bereitstellen
Voraussetzungen
Ein KorFin®-Projekt ist geöffnet.
Eine Sammlung von einzelnen Bauteilen, die als Prototypen agieren und mehrfach im Projekt benutzt werden können, liegt vor.
Das Modul Bibliotheken wurde gestartet.
Vorgehen
Legen Sie im KorFin®-Ordner ein separates Verzeichnis für die Bauteilbibliotheken an (Ablageort für die Ressourcen).
Eine neue Bibliotheksdefinition können Sie über das Symbol “Leeres Blatt” erzeugen.
Eine bestehende Definition kann mit dem Symbol “Ordner” geladen werden.
Im Dropdown-Menü müssen Sie den Eintrag “Bibliothek” auswählen.
Mit dem Plussymbol können Sie eine neue Bibliothek erzeugen.
Beim Markieren einer Bauteilbibliothek werden deren Eigenschaften im rechten Eigenschaftsbereich angezeigt.
Bestimmen Sie über das Dropdown-Menü der Zeile “Inhalt” das eigentliche Thema der Bauteilbibliothek aus (zweckgebundene Gruppierung), damit die neuen Bauteile später sinngemäß erkannt und angezeigt werden können.
Vergeben Sie einen Dateinamen für die Bibliothek. Dieser muss die Endung *.res enthalten.
Geben Sie bei Abhängigkeiten app3d.res ein.

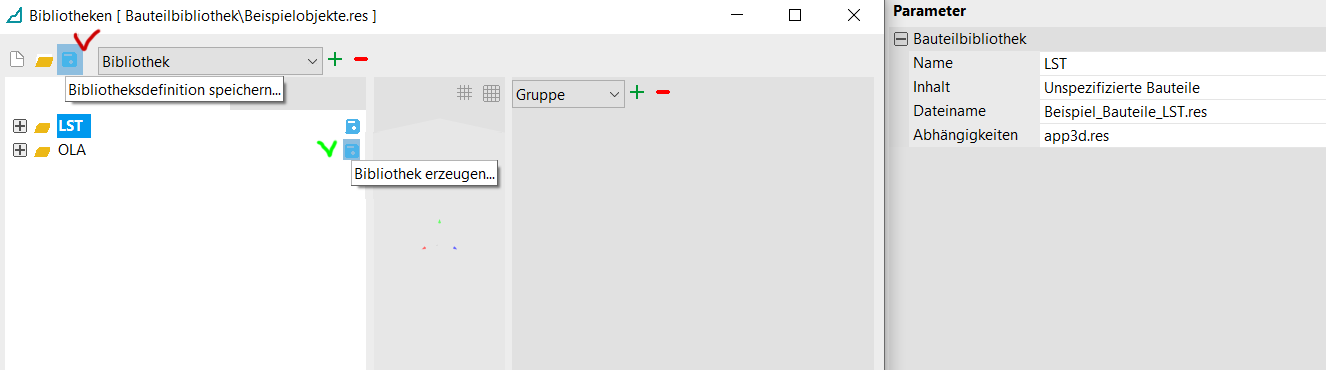

Die Bibliotheksdefinition kann über den oberen Speicherbutton (rotes Häkchen auf dem Bild) als *.libxml gespeichert werden.
In der Definition wird festgelegt, welche Bauteile es gibt, wie diese in der Bibliothek strukturiert und benannt sind, in welchen Dateien die entsprechenden Geometrien liegen und welche Attribute an einem Bauteil stehen.
Die Bibliothek kann anschließend über den am Ende der Zeile stehenden Speicherbutton (grünes Häkchen auf dem Bild als Ressource (*.res) ausgegeben werden.
Die Ressource muss in der Arbeitsmappe angemeldet werden.
Die Bauteile aus der Bibliothek stehen erst nach dem Erzeugen und Anmelden der Ressource im KorFin®-Projekt zur Verfügung
Diese Bauteilbibliotheksressource kann in verschiedenen Projekten verwendet werden und ist unabhängig von den Grundlagendaten.
Ab Version 4.7.2:
Bauteilgruppen können nun über die Funktion der Mehrfachauswahl + “Löschen” (Button bzw. Kontextmenü) gelöscht werden.
Ab Version 4.8.0:
Die Attribute von Bauteilen werden bei aktualisierten Bauteilbibliotheken (mit gleichen Bauteil-IDs) auch in den BIM-Daten aktualisiert.
