Fachobjekte im Bereich Erdkabel

Im Hauptmenü wird durch Wahl eines Menüpunkts das entsprechende Fachobjekt erzeugt. Geben Sie im anschließenden Dialogfenster den Namen des Fachobjekts an.
Bei Auswahl eines Fachobjekts werden die Eigenschaften in den Projektinformationen angezeigt.

Die Fachobjekte dieses Fachbereichs umfassen:

Basis-Eigenschaften

Schreibschutz

Die Option “Schreibschutz” können Sie aktivieren, wenn Sie keine Änderungen erlauben möchten.
Diese Option kann nur über das Kontextmenü (rechte Maustaste) auf dem Fachobjekt im Projektbaum über "Status setzen > Schreibschutz lösen!” zurückgesetzt werden.

Importschutz

Die Option “Importschutz” können Sie aktivieren, wenn Sie beim Import von Fachobjekten bestimmte Stände nicht überschreiben möchten.

nicht exportieren

Ab Version 4.8.0

Falls aktiviert, wird das betreffende Fachobjekt bzw. Modell nicht exportiert.

Revidiert

Gibt an, ob eine Revision des Fachobjekts vorgenommen wurde.

Name

Gibt den Namen des Fachobjekts an.

ID

Automatisch generierte Identifikationsnummer eines Fachobjekts (BIM-Objekte und Konstruktionslinienobjekte).

Sie darf nicht verändert werden.

Info

Als Freitext für alle möglichen Informationen vorgesehen, die vom Bearbeiter zusätzlich hinzugefügt werden können.

Fachobjekte

Beschreibung der Eigenschaften

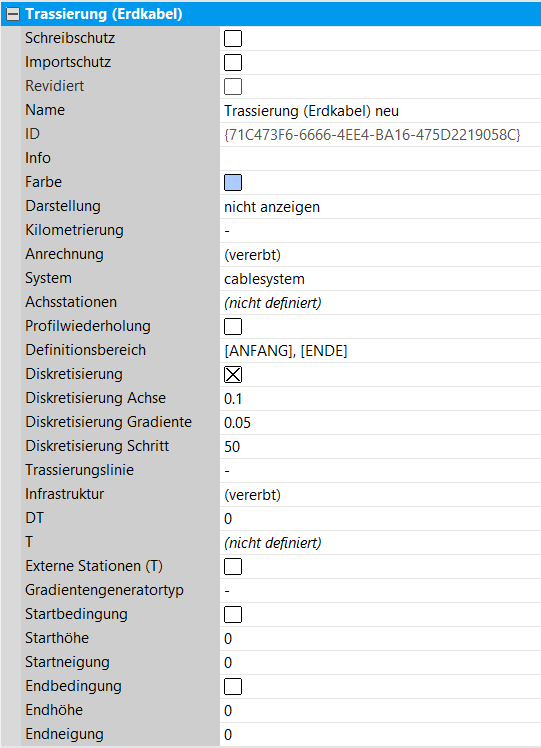

Trassierung (Erdkabel)


Das Fachobjekt “Trassierung (Erdkabel)” wird bezüglich der Lage zu einer anderen Trassierungslinie definiert. Die Lage kann über direkte Fachobjekteinstellungen oder über Aufweitungen verändert werden. Die Gradiente wird mit einem Gradientengenerator erstellt.

Das Fachobjekt “Trassierung (Erdkabel)” wird für Kabelsystemlinien verwendet.

Siehe oben “Basis-Eigenschaften”.

Allgemeine Eigenschaften

Darstellung

Gibt an, wie die Trassierungslinie angezeigt wird, wenn diese nicht ausgewählt ist und die Option “Markierte Trassierungslinien anzeigen” aktiviert ist.

Mögliche Auswahl - “nicht anzeigen”, “einfach anzeigen”, “Beschriftung anzeigen”.

Kilometrierung

Wählt die Kilometrierungsachse (externe Stationierung).

Kilometrierungsachse darstellen

Ab Version 4.8.0.

Mit dieser Option kann die Darstellung der Kilometrierungsachse aktiviert/deaktiviert werden, wenn die Linie oben eingestellt wird.

Anrechnung

Bestimmung einer internen Station basierend auf einer externen Station einer anderen Achse.

Mögliche Auswahl - “(vererbt)”, “indirekt (Trassenpunkt zu Kilometrierung)”, “direkt (Lagepunkt zu Kilometrierung)”.

System

 Definiert eine Systembenennung der Linie, um diese in Skripten und Verknüpfungen auswerten zu können (z.B. Definition der Linienführung einer Kabelsystemachse).

Achsstationen

Öffnet den Skripteditor, in welchem Achsstationen oder ein Verweis zu einer externen Datenquelle definiert werden können über ... .

Profilwiederholung

Bei Aktivierung gibt die Wiederholung des Profils an.

Definitionsbereich

Gibt den Bereich an, in welchem das Objekt modelliert wird.

Es werden die beiden Stationen für Start und Ende des Objekts getrennt durch ein Komma angegeben. Voreingestellt ist die Angabe [ANFANG],[ENDE] zur Modellierung des Objekts über die Gesamtlänge der importierten Trassierungslinie.

Stationsbezüge zur externen Stationierung (Kilometrierung) werden mit einem @ vor der Station gekennzeichnet.

Diskretisierung

Bei Aktivierung werden weitere Einstellungen der Diskretisierung benötigt.

Diskretisierung Achse

Gibt den maximalen Diskretisierungsfehler [m] für die Achse an.

Diskretisierung Gradiente

Gibt den maximalen Diskretisierungsfehler [m] für die Gradiente an.

Diskretisierung Schritt

Gibt den maximalen Diskretisierungsschritt [m] an.

Diskretisierung Definitionsbereich

Ab Version 4.8.1

Hiermit ist es möglich, einen Definitionsbereich für die Diskretisierung einzustellen. Nur in diesem Bereich wird diskretisiert. Ist nichts eingestellt, gilt der Definitionsbereich des Tracks.

Trassierungslinie

Gibt die zugehörige Trassierungslinie zum Fachobjekt an. Danach können je nach Fachobjekt weitere Parameter zum Einstellen erscheinen.

Achtung: Eine einfache Konstruktionslinie ist keine Trassierungslinie!

Hier können in KorFin® erstellte oder importierte Trassierungen und BIM-Konstruktionslinien verknüpft werden.

Infrastruktur

Wählt den Linientyp.

Mögliche Auswahl - “(vererbt)”, “keine”, “Linie”, “Straße”, “Bahn”, “Erdkabel”, “Freileitung”.

DT

T

Gibt die Skriptdefinition für den seitlichen Abstand [m] der Linie zur ausgewählten Achse an.

Seitliche Abstände in Stationierungsrichtung rechts der Achse werden positiv und Abstände links der Achse werden negativ angegeben.

Sollen Stationen und negative “T” Werte verwendet bzw. Vorzeichen (+,-) werden, dann müssen diese in Anführungszeichen gesetzt werden. Um mehrere Stationen angeben zu können, müssen diese dann mit \n abgetrennt werden.

Beispiel: "300, -8\n310, -10\n315, -10\n320, -8"

Externe Stationen (T)

Gibt die Information an, ob Angaben im Skript für T sich auf externe (Option aktiviert) oder interne Stationen beziehen.

Gradientengeneratortyp

Wählt einen bereits definierten Gradientengeneratortyp aus.

Startbedingung

Berücksichtigt bei aktivierter Option die Höhe und Neigung der Gradiente am Start.

Starthöhe

Gibt die Höhe der Gradiente am Start an.

Startneigung

Gibt die Neigung der Gradiente am Start an.

Endbedingung

Berücksichtigt bei aktivierter Option die Höhe und Neigung der Gradiente am.

Endhöhe

Gibt die Höhe der Gradiente am Ende an.

Endneigung

Gibt die Neigung der Gradiente am Ende an.

Fachobjekte

Beschreibung der Eigenschaften

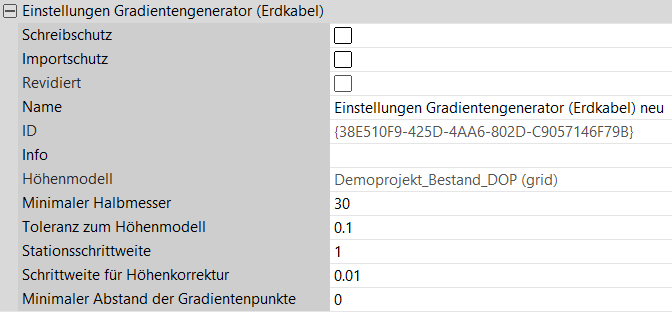

Einstellungen Gradientengenerator (Erdkabel)


Das Fachobjekt enthält allgemeine Einstellungen zum Generieren von Gradienten.

Siehe oben “Basis-Eigenschaften”.

Höhenmodell

Verknüpfung mit einem Bezugshöhenmodell im Projekt.

Minimaler Halbmesser

Gibt den minimalen Halbmesser an.

Toleranz zum Höhenmodell

Gibt die Toleranz zum Höhenmodell an.

Stationsschrittweite

Gibt die Stationsschrittweite an.

Schrittweite für Höhenkorrektur

Gibt die Schrittweite für die Höhenkorrektur an.

Minimaler Abstand der Gradientenpunkte

Minimaler Abstand, den die Gradientenpunkte nach der Generierung haben dürfen.

Fachobjekte

Beschreibung der Eigenschaften

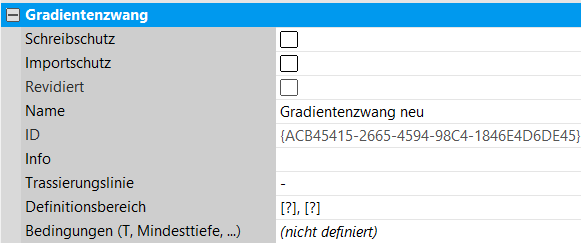

Gradientenzwang


Stationsbereich, in welchem für die betreffende erdkabelrelevante Gradiente bestimmte Bedingungen für die benötigte Tiefe beachtet werden müssen.

Siehe oben “Basis-Eigenschaften”.

Allgemeine Eigenschaften

Trassierungslinie

Gibt die zugehörige Trassierungslinie zum Fachobjekt an. Danach können je nach Fachobjekt weitere Parameter zum Einstellen erscheinen.

Achtung: Eine einfache Konstruktionslinie ist keine Trassierungslinie!

Hier können in KorFin® erstellte oder importierte Trassierungen und BIM-Konstruktionslinien verknüpft werden.

Definitionsbereich

Gibt den Bereich an, in welchem das Objekt modelliert wird.

Es werden die beiden Stationen für Start und Ende des Objekts getrennt durch ein Komma angegeben. Voreingestellt ist die Angabe [ANFANG],[ENDE] zur Modellierung des Objekts über die Gesamtlänge der importierten Trassierungslinie.

Stationsbezüge zur externen Stationierung (Kilometrierung) werden mit einem @ vor der Station gekennzeichnet.

Bedingungen (T, Mindesttiefe, …)

Fachobjekte

Beschreibung der Eigenschaften

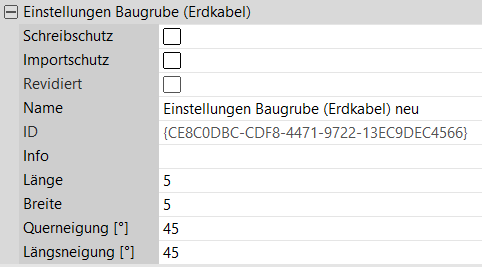

Einstellungen Baugrube (Erdkabel)


Die Option “Einstellungen Baugrube (Erdkabel)” legt die Parameter für die Baugrube fest.

Siehe oben “Basis-Eigenschaften”.

Länge

Gibt die Länge des Objekts an.

Breite

Gibt die Breite des Objekts an.

Querneigung (°)

Gibt die Querneigung in Grad an.

Längsneigung (°)

Gibt die Längsneigung in Grad an.

Fachobjekte

Beschreibung der Eigenschaften

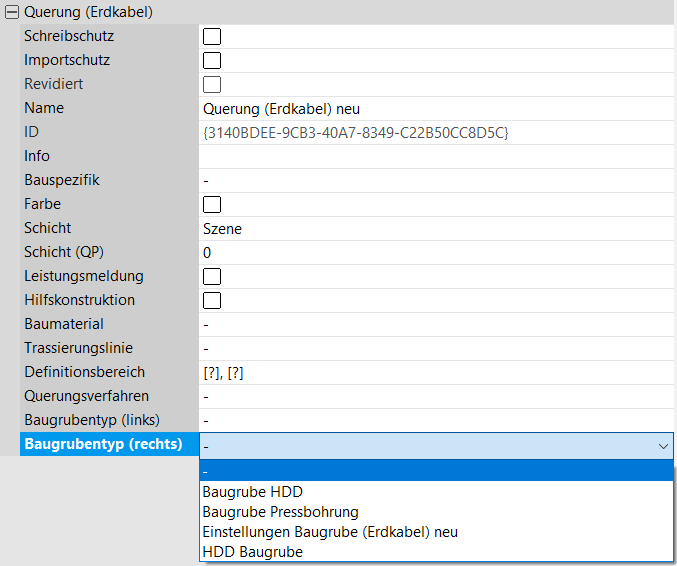

Querung (Erdkabel)


Querung (Erdkabel) nach einem bestimmten Verfahren, die in einem bestimmten Stationsbereich gelten und bestimmte Anschlusselemente beinhalten soll. Es öffnet sich automatisch ein Dialogfenster zur Eingabe des Namens des Elements.

Siehe oben “Basis-Eigenschaften”.

Allgemeine Eigenschaften

Trassierungslinie

Gibt die zugehörige Trassierungslinie zum Fachobjekt an. Danach können je nach Fachobjekt weitere Parameter zum Einstellen erscheinen.

Achtung: Eine einfache Konstruktionslinie ist keine Trassierungslinie!

Hier können in KorFin® erstellte oder importierte Trassierungen und BIM-Konstruktionslinien verknüpft werden.

Definitionsbereich

Gibt den Bereich an, in welchem das Objekt modelliert wird.

Es werden die beiden Stationen für Start und Ende des Objekts getrennt durch ein Komma angegeben. Voreingestellt ist die Angabe [ANFANG],[ENDE] zur Modellierung des Objekts über die Gesamtlänge der importierten Trassierungslinie.

Stationsbezüge zur externen Stationierung (Kilometrierung) werden mit einem @ vor der Station gekennzeichnet.

Querungsverfahren

Wählt die Art des Querungsverfahrens aus. Folgende Auswahl möglich - “Horizontalspülbohrung” und “Pressbohrung”.

Je nach Auswahl erscheinen weitere Parameter zum Einstellen.

Baugrubentyp (links)

Auswahl eines bereits definierten Baugrubentyps links.

Baugrubentyp (rechts)

Auswahl eines bereits definierten Baugrubentyps rechts.

Höhendifferenz Start

Gibt den Abstand zur Starthöhe an.

Höhendifferenz Ende

Gibt den Abstand zur Endhöhe an.

Eintrittswinkel

Gibt den Eintrittswinkel an.

Austrittswinkel

Gibt den Austrittswinkel an.

Anschlussradius Start

Gibt den Radius des Übergangs zwischen Gradiente und Querung am Querungsbeginn an.

Radius Startbogen

Gibt den Radius zwischen absteigender Bohrung und Querungssohle an.

Radius Endbogen

Gibt den Radius zwischen Querungssohle und aufsteigender Bohrung an.

Anschlussradius Ende

Gibt den Radius des Übergangs zwischen Gradiente und Querung am Querungsende an.

Minimale Distanz zum DGM

Gibt den Mindestabstand zwischen Querungssohle und dem DGM an.

Äußerer Definitionsbereich

Definition der Querung von - bis. Dies gilt von Baugrubenstart bis Baugrubenende.

Im Hauptmenü wird durch Auswahl eines Menüpunkts das entsprechende Element erzeugt. Geben Sie im anschließenden Dialogfenster den Namen des Elements an.

Bei Auswahl eines Elements werden die Eigenschaften in den Projektinformationen angezeigt.

Weitere Informationen:

Infrastruktur | Erdkabel

Planung im Bereich Erdkabel

Liste von Eigenschaften (Fachobjekte)
