Erstellung der Konstruktionslinie für die Freileitungstrasse
Zum Modellieren einer Freileitung erstellen Sie in KorFin® eine Konstruktionslinie und weisen dieser bestimmte Parameter und Eigenschaften zu.
Markieren Sie im Projektbaum den Bereich, zu welchem die neue Konstruktionslinie gehören wird.
Klicken Sie über das Hauptmenü “Infrastruktur > Trassierung > Konstruktionslinie neu…”. Im rechten Eigenschaftsbereich erscheint ein Fenster mit verschiedenen Einstellungen.

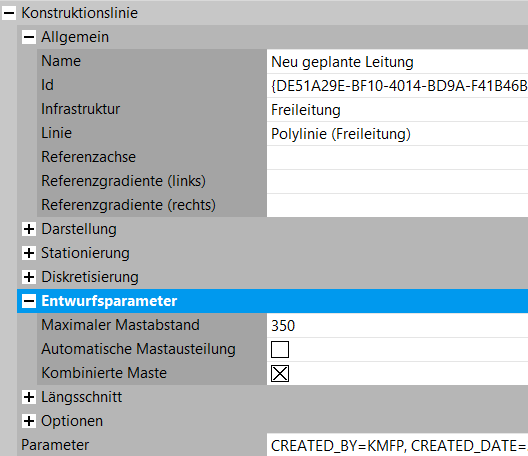

Stellen Sie im Reiter “Allgemein” die Auswahl “Freileitung” (als Infrastruktur) und “Polylinie (Freileitung)” (Linienart) ein.
Ist in den Entwurfsparametern die Option “Kombinierte Maste” aktiviert, bildet jeder Mast mit allen seinen Unterelementen ein Objekt. Ist diese Option deaktiviert, unterteilen sich alle Maste in separate Unterobjekte. Standardmäßig ist die Option aktiviert.
Die neue Konstruktionslinie wird im Projektbaum angezeigt. Gleichzeitig sehen Sie im rechten Eigenschaftsbereich betreffende Parameter und Eigenschaften, die Sie bei Bedarf anpassen bzw. ändern können.
Neben der eigentlichen Freileitungskonstruktionslinie werden weitere ihr untergeordnete implizite Elemente (Flächenobjekte) erstellt und im Projektbaum angezeigt.
Ab Version 4.7.0 ist zusätzlich die Fläche “Umgrenzung Fundamente” verfügbar. Diese Fläche beschreibt die modellierten Mastenfundamente entlang der betreffenden Freileitungstrasse. Sie kann für verschiedene Flächenauswertungen im Modul Flächen verwendet werden.

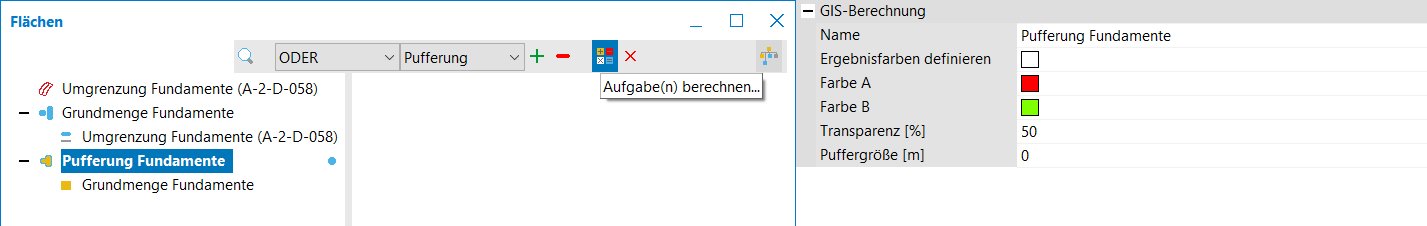

Dazu öffnen Sie das Modul “Flächen”, ziehen das implizite Flächenobjekt “Umgrenzung Fundamente” ins Modulfenster.
Anschließend erstellen Sie die entsprechende Grundmenge dazu und verknüpfen diese.
Im nächsten Schritt können Sie die benötigte Flächenauswertung einstellen (z.B. Pufferung, Schnitt etc.). Näheres siehe unter Flächenberechnung und Flächenauswertung in KorFin®.
Beachten Sie bitte folgende zusätzliche Einstellungen:
Im Hauptmenü “Ansicht” sind die Optionen “Markierte Trassierungslinien anzeigen und “Ausgewähltes Querprofil aktiviert.
Aktivieren Sie den Modus “Konstruieren”. Die Bearbeitung der erstellten Konstruktionslinie wird aktiviert.
Die gelben Punkte sind Winkelpunkte (sie stehen für Abspannmaste, dazwischen liegen die Abspannabschnitte), sie können beliebig verschoben werden. Die weißen Punkte (Tragmaste) zwischen den gelben Punkten können nur entlang der Konstruktionslinie innerhalb eines Abspannabschnitts verschoben werden.
Wenn in den Parametern die Option “Automasttyp” aktiviert ist, erzeugt KorFin® automatisch Masttypen nach vordefinierten Einstellungen. Diese können an jedem Punkt manuell angepasst werden. Sollten an einem bestimmten Punkt keine Maste stehen, kann dies über die Marke “Freileitung” mit der Angabe der entsprechenden Stationen im Gültigkeitsbereich geregelt werden.
Bei Bedarf erstellen Sie zusätzliche Abspannpunkte und Tragmastpunkte über die verfügbaren Konstruktionsbuttons.
Möchten Sie einen Tragmastpunkt in einen Abspannmastpunkt umwandeln, klicken Sie auf den Button “Tragmast zu Abspannmast” über dem Ansichtsfenster. Die Eigenschaften der Punkte werden angepasst.
Das Gleiche gilt für die Rückwärtsumwandlung.
Die Punkte werden auf dem Gelände abgesetzt und mit Linien verbunden.
Die mittige Linie verbindet die Punkte entsprechend deren Punkthöhe. Die grüne Linie zeigt den Verlauf zwischen den Punkten entlang des Geländes an.
Jeder Punkt hat eigene Informationen. Diese werden im rechten Eigenschaftsbereich angezeigt und können angepasst werden.
Kennen Sie z. B. die genaue Lage Ihres Startmastpunkts, können Sie diese direkt angeben. Ebenso vorhanden sind die Parameter für “Station” und “Höhe”.
Vergeben Sie für jeden Mast einen Namen. Sie haben die Möglichkeit, auch einen zusätzlichen Namen anzugeben. Die Namen werden im Ansichtsfenster angezeigt.
In den Entwurfsparametern der betreffenden Freileitungskonstruktionslinie können Sie einen “maximalen Abstand” zwischen zwei Masten definieren und bei dessen Überschreitung eine “automatische Mastausteilung” aktivieren.
Diese Einstellung gilt nicht für manuell gesetzte Punkte.
