Erzeugung von Homogenbereichen im Baugrundschichtenmodell
Das Homogenbereichsmodell wird wie das Baugrundschichtenmodell erzeugt.
Aufbereitung der zugehörigen CSV-Dateien
Zum Erzeugen von Homogenbereichen nutzen Sie die beiden CSV-Dateien aus dem Baugrundschichtenmodell als Grundlage.
Kopieren Sie die Datei Baugrundschichten.csv.
Die Spaltennamen dürfen nicht überschrieben werden!
Ersetzen Sie die Spalteninhalte entsprechend. Benennen Sie die Datei um.

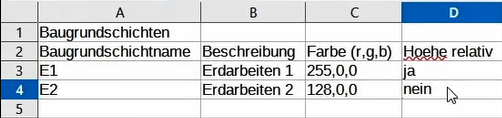

Aufbau der Datei Homogenbereiche_Erdarbeiten.csv - Beispiel

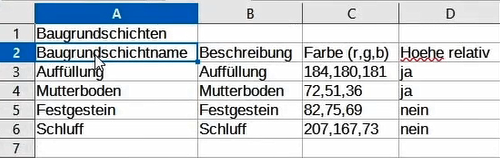

Aufbau der Datei Baugrundschichten.csv - Beispiel
Kopieren Sie die Datei Baugrundschicht_Relation.csv.
Die Spaltennamen dürfen nicht überschrieben werden!
Ersetzen Sie die Spalteninhalte entsprechend. Benennen Sie die Datei um.

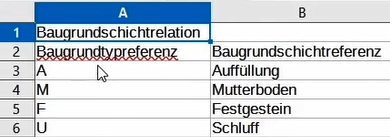

Aufbau der Datei Baugrundschicht_Relation.csv - Beispiel

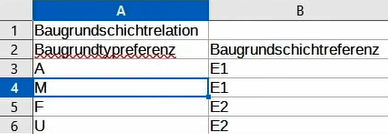

Aufbau der Datei Homogenbereiche_Erdarbeiten_Relation.csv - Beispiel
Erstellung des Homogenbereichsmodells
Das Homogenbereichsmodell wird über das Kontextmenü des Baugrundmodells “> Baugrundschichtenmodell hinzufügen!” erstellt. Die Schichten werden in diesem Fall anders interpretiert.

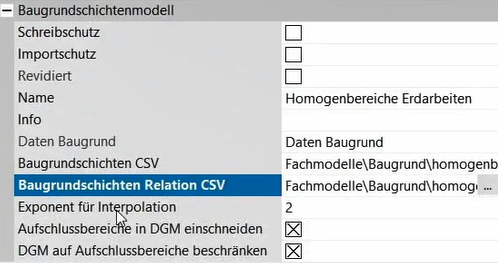

Verknüpfen Sie im rechten Eigenschaftsbereich die oben erzeugten Tabellen nach folgendem Muster:
Klicken Sie auf die Option “Baugrundmodell generieren!” im Kontextmenü. Das Modell wird neu berechnet.

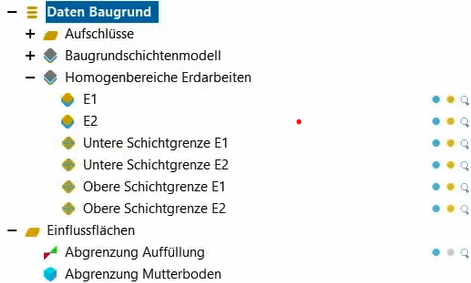

Anzeige im Projektbaum - Beispiel

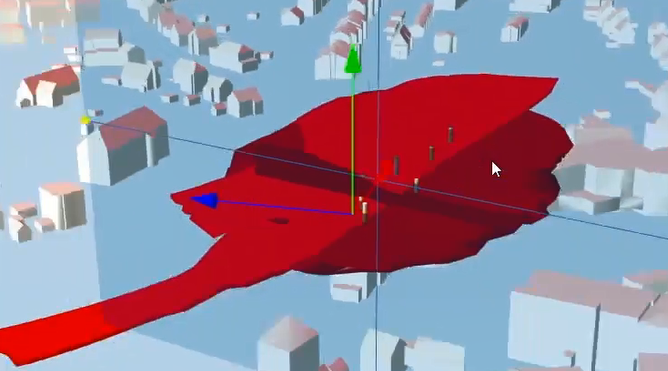

Ergebnis - Beispiel
