Erstellung und Anpassung eines Baugrundschichtenmodells in KorFin®
Beachten Sie bitte Hinweise zum manuellen Anpassen Ihres Baugrundmodells ab Version 4.8.0.
Manuelle Aktualisierungsschritte der Baugrundmodelle zu KorFin® 4.8.0.
Erstellung eines Baugrundschichtenmodells
Wechseln Sie nach KorFin® und wählen Sie über den Rechtsklick auf die Zeile “Daten Baugrund” die Option “Baugrundschichtenmodell hinzufügen!”.

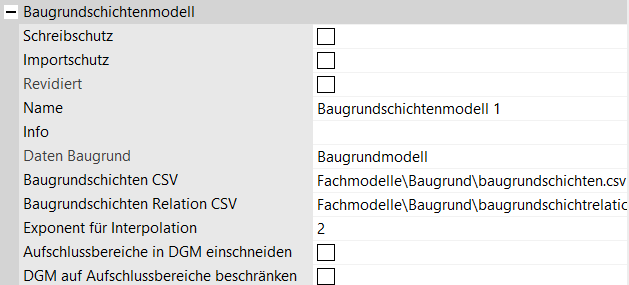

Melden Sie im rechten Eigenschaftsbereich die beiden ausgefüllten Tabellen an.

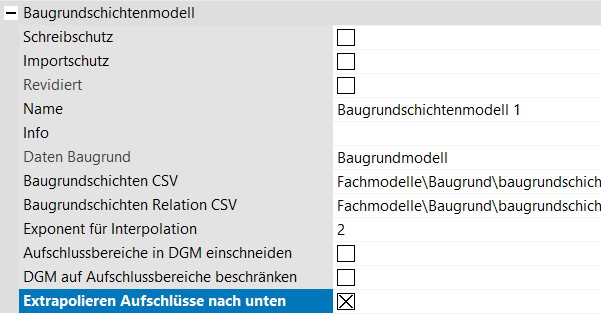

Ab Version 4.7.1 gibt es bei den Eigenschaften eines Baugrundschichtenmodells eine zusätzliche Checkbox zum Extrapolieren der Aufschlüsse nach unten. Wenn ein Aufschluss dabei nur bis zur Hälfte der übrigen Aufschlüsse geht, dann soll dieser entsprechend der umgrenzenden Aufschlüsse nach unten extrapoliert werden, d.h. dort soll das 3D-Modell nicht aufhören. Aufschlüsse werden innerhalb ihres Einflussbereichs bis ganz nach unten extrapoliert.

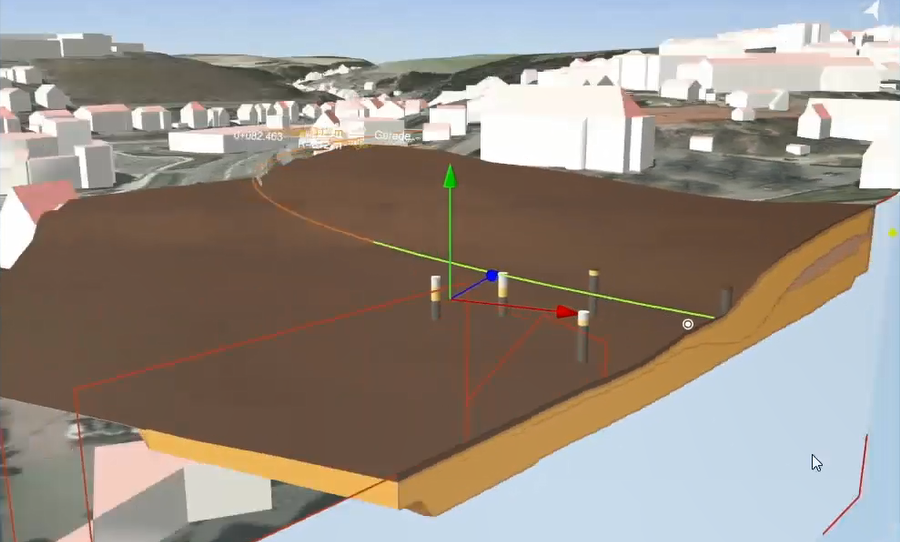

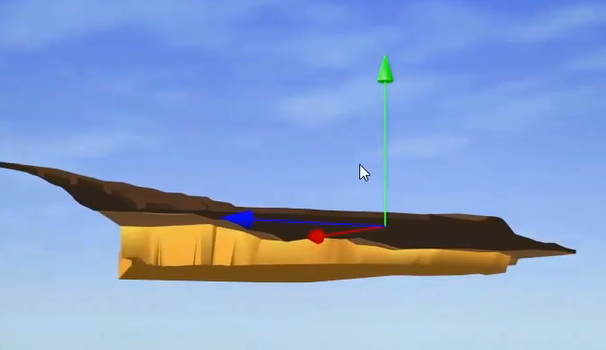

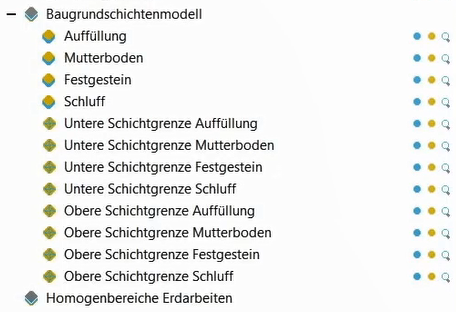

Wählen Sie anschließend über den Rechtsklick auf die Zeile “Daten Baugrund” die Option “Baugrundmodell generieren!”. Das Modell wird generiert und im Projektbaum werden einzelne Schichten und Schichtgrenzen separat angegeben. Jede davon kann angezeigt bzw. verborgen werden.
Das Baugrundschichtenmodell kann bei Bedarf über die Definition von Einflussbereichen in der CSV-Tabelle Aufschlussbereiche begrenzt werden.
Dazu können Sie zwei zusätzliche Parameter im rechten Eigenschaftsbereich des Fachobjekts “Baugrundschichtenmodell” aktivieren: “Aufschlussbereiche in DGM einschneiden” und “DGM auf Aufschlussbereiche beschränken”.
Zum Löschen des erstellten Baugrundschichtenmodells markieren Sie das betreffende Baugrundmodell und wählen Sie über das Kontextmenü (Rechtsklick) die Option “Baugrundschichtenmodell zurücksetzen!” aus.
Anpassung eines Baugrundschichtenmodells
Es besteht auch die Möglichkeit, eine zusätzliche Konstruktionslinie entlang der Bohrungen zu erstellen, um einzelne Schichten im Längsschnitt und Querschnitt betrachten und weitere Funktionen nutzen zu können.
Dazu wechseln Sie in die Lageplanansicht, aktivieren den Konstruktionsmodus und wählen Sie im Hauptmenü “Infrastruktur > Trassierung > Konstruktionslinie neu…”.

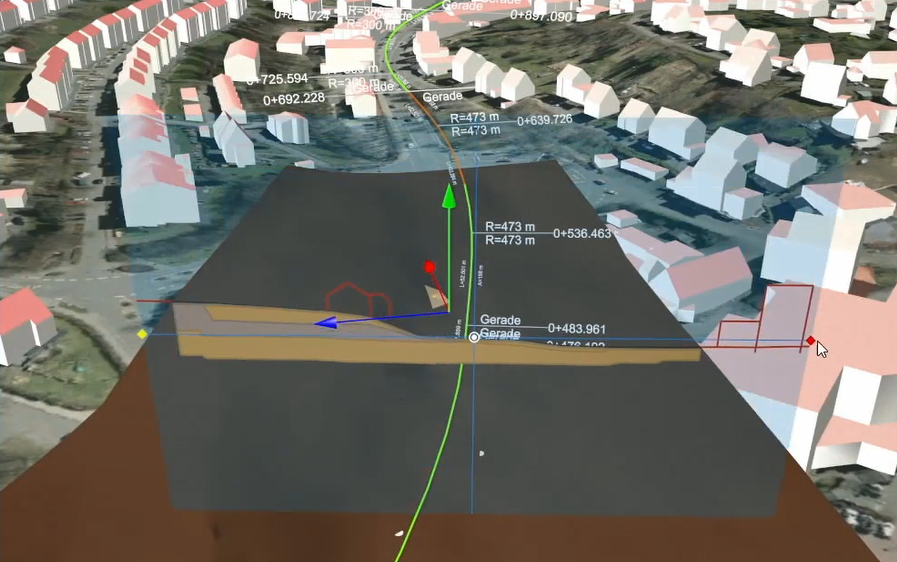

Führen Sie benötigte Einstellungen aus und positionieren die neue Konstruktionslinie entlang des Baugrundmodells. Verlassen Sie den Konstruktionsmodus.
Um Aufschlüsse im Baugrundschichtenmodell besser zu erkennen, markieren Sie diese und stellen in den jeweiligen Parametern im rechten Eigenschaftsbereich in der Zeile “Schicht” die Option “über Szene” und in der Zeile “Schicht (QP)” die Option “oben” ein. In diesem Fall erscheinen alle Aufschlüsse an der Oberfläche im 3D-Modell und bei der Anzeige in den Querprofilen.
Ab Version 4.7.1 werden importierte Aufschlüsse als Punktobjekte erkannt und können dementsprechend wie andere Punktobjekte in KorFin® behandelt werden.
Zum Beschriften von Aufschlüssen haben Sie zwei Möglichkeiten:

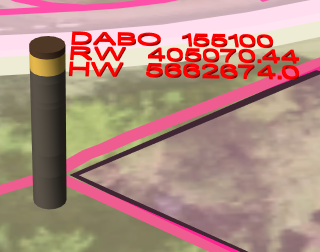

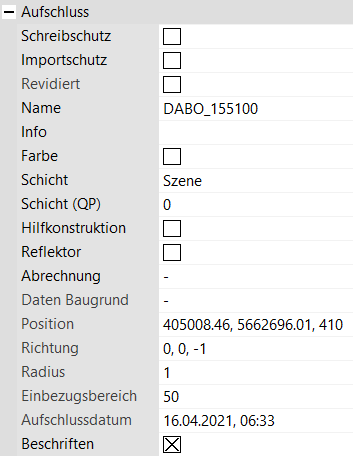

Einfaches Beschriften durch Aktivieren der betreffenden Option im rechten Eigenschaftsbereich beim jeweiligen Aufschluss. Der Beschriftungstext wird beim Export nicht mit ausgegeben.   Ergebnis |

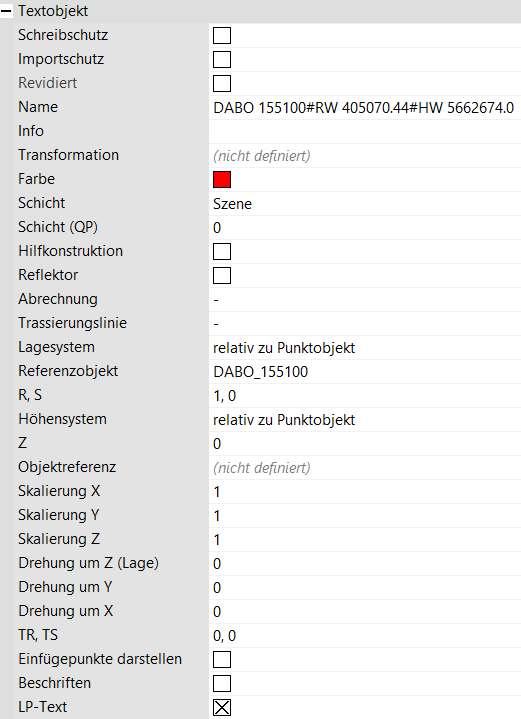

Ab Version 4.7.1 Beschriften über ein separates Fachobjekt “Textobjekt”. In diesem Fall kann der Beschriftungstext später im IFC-Format ausgegeben werden. Bei der Texteingabe werden aktuell nur lateinische Buchstaben unterstützt. Der Parameter “Tiefenskalierung” wird vor der “Skalierung” angewandt und der Parameter “LP-Text” wird nach der Tiefenskalierung angewandt.   Ergebnis |
Der Doppelklick auf die neue Konstruktionslinie im Projektbaum öffnet den Markeneditorzum Einstellen der für die betreffende Konstruktionslinie gültigen Marken (z.B. “Querprofil”, “Oberbau Straße”, “Erdbau” etc.. Näheres siehe hier).

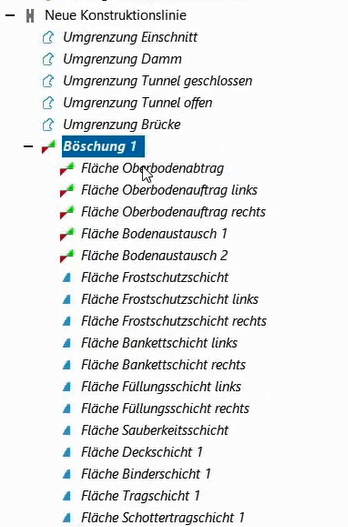

Die neue Konstruktionslinie erhält automatisch Flächen, welche Sie als Abgrenzung für den Einflussbereich des Baugrundschichtenmodells entlang der Trasse nutzen können (z.B. “Fläche Oberbodenabtrag”).
Dazu erstellen Sie einen neuen Ordner für die betreffenden “Einflussflächen” und ziehen die entsprechende Fläche aus der zugehörigen Konstruktionslinie als separates Fachobjekt raus und benennen diese um (z.B. Abgrenzung Auffüllung).
Eine weitere Quelle für mögliche Einflussflächen entlang der Trasse liefern die in KorFin® angemeldeten Geobasisdaten. Aktivieren Sie deren Anzeige sowie die “Objektwahl” im Ansichtsfenster.
Wenn mehrere Flächen in Frage kommen, können Sie diese zu einer Gruppe zusammenfassen.
Markieren Sie dazu den Ordner mit den Einflussflächen und wählen Sie über das Hauptmenü “Umgebung > Definition > Gruppe neu…” aus. Vergeben Sie der Gruppe einen Namen (z.B. “Abgrenzung Mutterboden”). Die Gruppe wird hinzugefügt und im Projektbaum angezeigt. Der Inhalt wird im nächsten Schritt gefüllt.
Markieren Sie die Gruppe im Projektbaum und aktivieren den Modus “Sammeln”. Im rechten Eigenschaftsbereich erscheinen die Eigenschaften der jeweiligen Gruppe sowie der Reiter “Position” zum Aufsammeln der einzelnen Objekte.

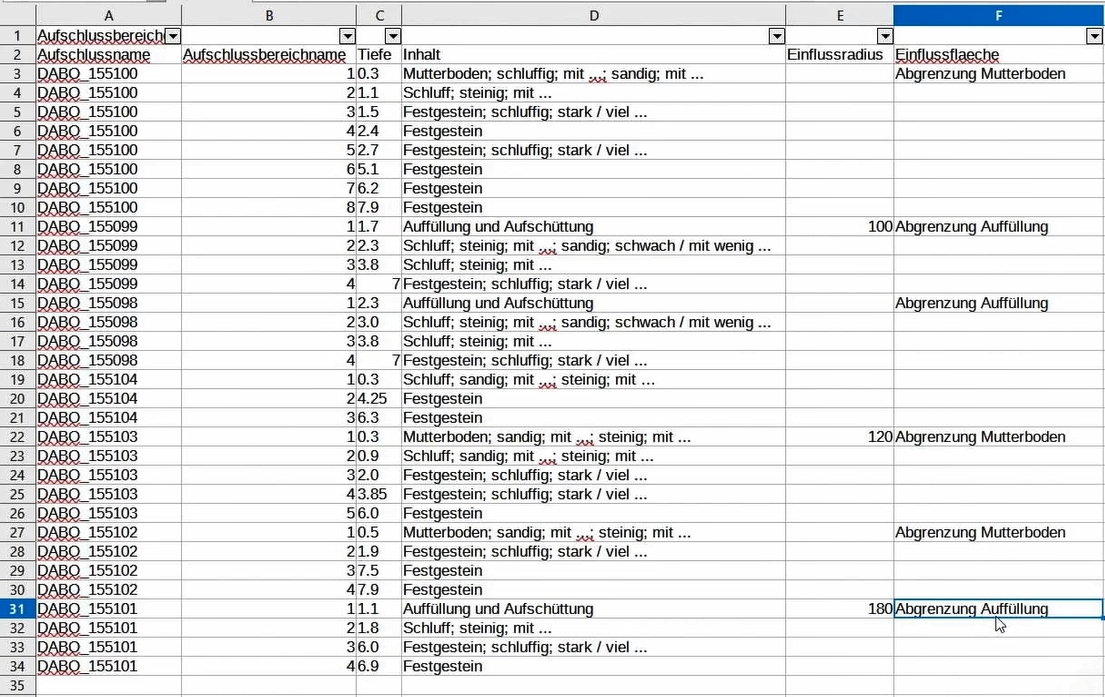

Anzeige der Einflussflächen in der CSV-Datei - Beispiel
Klicken Sie jede relevante Fläche im Ansichtsfenster an und ziehen Sie diese in den Reiter “Position”.
Verlassen Sie den Modus “Sammeln”.
Als Nächstes passen Sie die Namen der neu erstellten Einflussflächen in der CSV-Datei Aufschlussbereiche in der Spalte “Einflussflaeche” an.
Speichern Sie die Änderungen.

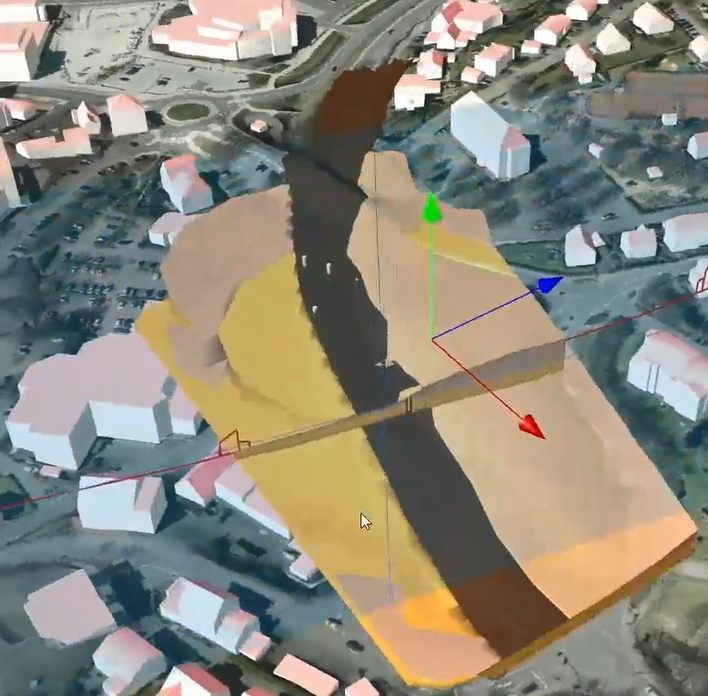

Im nächsten Schritt wählen Sie über den Rechtsklick die Option “Baugrundmodell generieren!”. Ihr Baugrundmodell wird neu berechnet.
