Integration der Entwässerung
Das Fach “Medien” ist im Hauptmenü unter “Infrastruktur > Medium” integriert.
Das Entwässerungsnetz besteht aus dem Medienknoten Abwasserschacht und der Medienleitung Abwasserhaltung. Abwasserhaltung sind dabei die Verbindungselemente zwischen den Abwasserschächten und transportieren Regenwasser, Schmutzwasser und Mischwasser.
Das grundlegende Informationsmodell entspricht dem deutschen ISYBAU-Standard.
Parameter eines Abwasserschachts:
Parameter | Beschreibung |
Name | Name für den Abwasserschacht. |
Mediumtyp | Festlegung des Mediumtyps. Mediumtypen siehe Standardisierte Mediumtypen und standardisierte Farben. |
Lagesystem | System der Positionierung der Lage. Lagesysteme sieheLage- und Höhensysteme in KorFin®. |
Höhensystem | System der Positionierung der Höhe. Höhensysteme sieheLage- und Höhensysteme in KorFin®. |
Trassierungslinie | Bezug zur Trassierung (Straße, Gleis). |
Lagedrehung | Bauteil oder Bauteilgruppe in der Lage drehen. |
Knotentyp | Typ des Knotens (Schacht, Bauwerk, Anschlusspunkt). |
Knotenfunktion | Festlegung der Schachtfunktion (Kontrollschacht, Verbindungsschacht, Reinigungsöffnung). Schachtfunktionen siehe Wertetabellen | MEDIUM_KnotFunktion. |
Tiefe | Angabe der Schachtiefe (OK Deckel bis Rohrsohle). |
Deckeldurchmesser | Durchmesser des Schachtdeckels. |
Schachtdurchmesser | Durchmesser des Schachts. |
Verschiebung Deckel | Verschiebung des Schachtdeckels in X- und Y-Richtung. Beim Schachtkonus ist die Verschiebung in X-Richtung der Abstand zwischen Symmetrieachse Schacht und Schachtdeckel. |
Verschiebung Abdeckung | Verschiebung des Schachtabdeckung in X- und Y-Richtung. |
Deckel | Auswahl Schachtdeckel aus der Bauteilbibliothek. |
Abdeckung | Auswahl Schachtabdeckung aus der Bauteilbibliothek. |
Schachthals | Auswahl Schachthals aus der Bauteilbibliothek. |
Fußauflagering (optional) | Auswahl eines optionalen Fußauflagering aus der Bauteilbibliothek. |
Schachtunterteil | Auswahl Schachtunterteil aus der Bauteilbibliothek. |
Automatische Ringkonfektion | Aktiviert die automatische Konfektionierung der Schachtringe. |
Auflagering 1, 2, … | Auswahl der benutzbaren Schachtringen und Auflageringen aus der Bauteilbibliothek. Aus den Schachtringen und Auflageringen wird durch automatische Konfektionierung die Höhe des Schachts rekonfiguriert. |
Schachtring 1, 2, … | |
Ring 1, 2, … | Auswahl der Ringe aus der Bauteilbibliothek. Bei manueller Konfektionierung der Schachtringe muss jeder Schachtring oder Auflagering von unten nach oben angegeben werden. |
manueller Auflage-/Schachtring | Bei Aktivierung wird ein manueller Auflagering nach der Schachthöhe eingerechnet, wenn die Schachtbauteile nicht die erforderliche Schachthöhe ergeben. |
Drehung | Bauteil oder Bauteilgruppe um X, Y und Z drehen. |
Skalierung | Bauteil/Bauteilgruppe in X, Y und Z Richtung skalieren. |

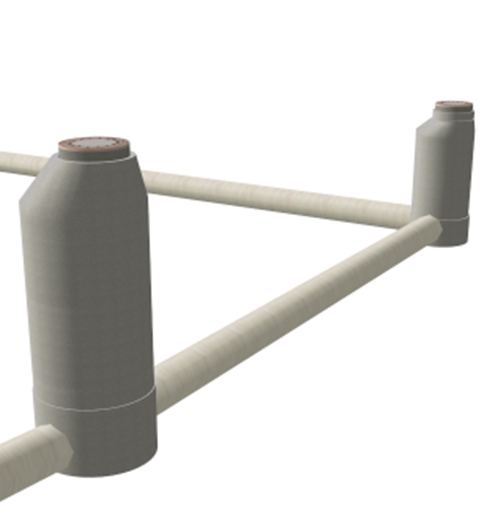

Einfügepunkte darstellen | Darstellung der Einfügepunkte der Bauteile innerhalb der Bauteilgruppe.  Schacht und Abwasserhaltung DN 600 |
Weitere Informationen:
Parameter einer Abwasserleitung:
Parameter | Beschreibung |
Name | Name der Abwasserleitung. |
Mediumtyp | Festlegung des Mediumtyps. Mediumtypen siehe Standardisierte Mediumtypen und standardisierte Farben. |
Lagesystem | System der Positionierung der Lage. Lagesysteme sieheLage- und Höhensysteme in KorFin®. |
Höhensystem | System der Positionierung der Höhe. Höhensysteme sieheLage- und Höhensysteme in KorFin®. |
Trassierungslinie | Bezug zur Trassierung (Straße, Gleis). |
Start | Startpunkt der Medienführung oder Medienleitung von einem vorhandenen Medienknoten. |
Ende | Endpunkt der Medienführung oder Medienleitung zu einem vorhandenen Medienknoten. |
Startpunkt verbinden | Medienführung oder Medienleitung am Mittelpunkt des Startknotens starten. |
Endpunkt verbinden | Medienführung oder Medienleitung am Mittelpunkt des Endknotens enden. |
Verlauf invertieren | Verlauf der Medienführung oder Medienleitung drehen. |
Startdelta (Bogenlänge, Höhe) | Verlauf am Anfang beschneiden sowie die Starthöhe um einen Additionswert verändern. Länge der Kürzung wird am Anfang des Bündels abgezogen. |
Enddelta (Bogenlänge, Höhe) | Verlauf am Ende beschneiden sowie die Endhöhe um einen Additionswert verändern. Länge der Kürzung wird am Ende des Bündels abgezogen. |
Verlauf invertieren | Verlauf der Medienführung oder Medienleitung invertieren. |
Leitungstyp | Leitungstyp (Haltung, Leitung, Rinne, Gerinne). Nur bei Medienleitung |
Profil | Profil der Medienführung oder Medienleitung als Standard ((Kreis, Ei, Maul) oder Umring aus einem Import. |
Höhe/Nenndurchmesser | Höhe/Nenndurchmesser des Führungsprofils oder Leitungsprofils. |
Breite | Breite des Führungsprofils oder Leitungsprofils. |
Profilverschiebung | Verschiebung des Bündels in X und Y-Richtung. |
Material | Material der Medienführung oder Medienleitung ("CA RAL 2004“). Das Material überschreibt die automatische Auswahl durch den Mediumtyp und wird nur bei Abweichung davon angegeben. |
Verlauf darstellen | Verlauf der Medienführung oder Medienleitung darstellen. |
Länge | Berechnete Länge der Abwasserleitung von Schachtmitte zu Schachtmitte. |
Weitere Informationen:
Wählen Sie über das Hauptmenü “Abwasserschacht neu…” aus. Der neue Medienknoten wird an der aktuellen Stelle im Projektbaum als neues Fachobjekt angelegt. Stellen Sie dann die Parametrik ein.
Bestimmen Sie den Medientyp.
Bestimmen Sie den Knotentyp und die Knotenfunktion.
Bestimmen Sie die Position des Medienknotens in Lage und Höhe über das Lage- und Höhensystem, die Trassierungslinie, sowie den Einfügepunkt über X, Y, Stationsangabe und den Abstand T.
Bestimmen Sie die Tiefe des Schachts.
Bestimmen Sie den Deckeldurchmesser, Schachtdurchmesser und die Verschiebungen.
Bestimmen Sie Deckel, Abdeckung, Schachthals, Fußauflagering und Schachtunterteil durch Auswahl des entsprechenden Musterobjekts aus der Bibliothek.
Bestimmen Sie den Aufbau des Schachts durch Auflager- und Schachtringe.
Für den Aufbau des Schachts gibt es zwei Möglichkeiten:
Fall: Sie bestimmen jedes einzelne Element direkt und fügen damit den Schacht zusammen.
Fall: Sie lassen den Schacht von KorFin® automatisch konfektionieren. KorFin® berechnet in diesem Fall automatisch den reale Aufbau aus der angegebenen Schachtiefe und den zuvor ausgewählten Ringen.
Aktualisieren Sie das Fachobjekt.
Wählen Sie über das Hauptmenü “Abwasserhaltung neu…” aus. Die neue Medienleitung wird an der aktuellen Stelle im Projektbaum als neues Fachobjekt angelegt. Stellen Sie dann die Parametrik ein.
Bestimmen Sie den Medientyp.
Bestimmen Sie den Leitungstyp.
Bestimmen Sie bei einer freien Leitlinie die Lage und Höhe über das Lage- und Höhensystem, die Trassierungslinie und den Import von Koordinaten.
Wählen Sie den Start- und Endschacht der Haltung und Vernetzen die Schächte im Start- und Endknoten. Aktivieren Sie “Startpunkt verbinden” und ”Endpunkt verbinden”.
Bestimmen Sie das Medienprofil durch Auswahl oder Import.
Wählen Sie ein Material.
Aktualisieren Sie das Fachobjekt.
Import aus ISYBAU
Abwassernetze werden über ISYBAU-XML importiert. Die Musterobjekte liegen in einer Bibliothek app3dsewage.res vor.
Bevor Sie den den Import verwendet, muss die Bibliothek app3dsewage.res im Projekt angemeldet sein. Wenn Sie eigene Musterobjekte erstellen, müssen diese mit spezifischen Attributen für ISYBAU ausstatten und Ihre Bibliothek im Projekt anmelden. Diese finden Sie unter Bauteilattribute ISYBAU.
Dazu wählen Sie im Hauptmenü “Infrastruktur > Medium > Abwassernetz importieren…”. Es öffnet sich ein separates Fenster zum Auswählen der ISZBAU-XML-Datei.
Ein Ordner für Schächte und Leitungen werden jeweils automatisch angelegt. Die Objekte der Datei werden darin importiert und je nach Typ einsortiert.
Schächte werden beim Import aus verschiedenen Musterobjekten automatisch konfektioniert.
Kontrollieren Sie den Importvorgang durch Durchsicht des Arbeitsprotokolls.
Aktualisieren Sie die Fachobjekte.
Sie können die Parameter der importierten Fachobjekte jetzt anpassen.
