Aufweitung erstellen
Parametrisch definierte Trassierungslinien für Erdkabel können mit Aufweitungen versehen werden, um die Lage parametrisch abzuändern. Aufweitungen werden z.B. bei Querungen verwendet.
Voraussetzungen
Das KorFin®-Projekt liegt geöffnet vor.
Eine Trassierungslinie für Erdkabel liegt vor.
Vorgehen
Markieren Sie Ihre Trassierung für Erdkabel im Projektbaum.

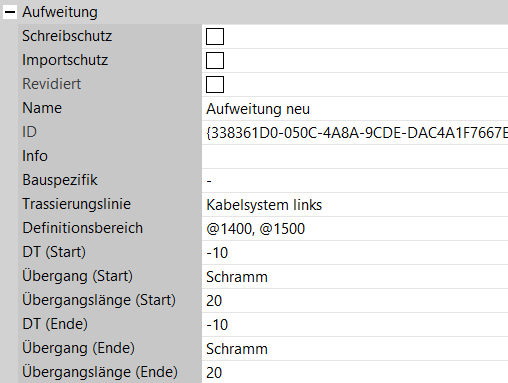

Erstellen Sie über “Infrastruktur > Trassierung > Aufweitung neu…” ein neues Fachobjekt.
Die Trassierungslinie wird automatisch übernommen. Anderenfalls können Sie diese in der entsprechenden Zeile einstellen.
Bestimmen Sie den Definitionsbereich für die Aufweitung. Dieser stellt den aufgeweiteten Bereich ohne den Übergang dar.
Definieren Sie den DT-Versatz am Anfang und am Ende. Achten Sie dabei auf das Vorzeichen.
Bestimmen Sie die Art der Übergangskurve am Anfang und am Ende.
Bestimmen Sie die Übergangslänge am Anfang und am Ende.
Bestätigen Sie die Angaben über “Fachobjekte aktualisieren!”
Durch die Änderung der Lage muss auch die Gradiente des Kabelsystems aktualisiert werden. Aktualisieren Sie die Gradiente der Kabelsystemlinie über “Gradiente approximieren!” im Kontextmenü.

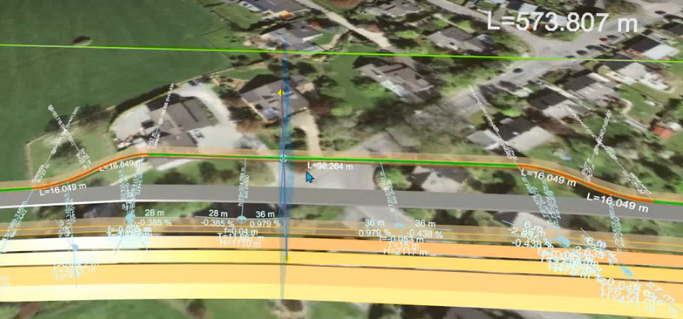

Beispielergebnis
