Auswertung eines Variantennetzes bzgl. einer Schnittdefinition

Voraussetzungen

  1. Das Variantennetz ist definiert (siehe Definition eines Auswertenetzes für die Variantenuntersuchung) und aktiviert.

  2. Das Modul “Flächen” ist aktiv.

  3. Flächenberechnungen, die für die Auswertung von Varianten benötigt werden, wurden durchgeführt:

    1. Die Planungsflächen des auszuwertenden Variantennetzes sind angelegt (siehe Nutzung von Flächen im Modul Flächen).

    2. Die auszuwertenden Umweltflächen sind definiert (siehe Nutzung von Flächen im Modul Flächen).

    3. Der Schnitt der definierten Umweltflächen mit den Planungsflächen ist erstellt und berechnet (siehe Berechnung von Flächen im Modul Flächen | Schnitt-erstellen).

  4. Das Modul “Varianten” ist aktiv.

Um eindeutige Ergebnisse zu erzielen, sollten die Planungsflächen der Varianten mit der Aufgabe “Überlagerung” zu disjunkten Flächen überführt werden.

Details unter Berechnung von Flächen im Modul Flächen | Überlagerungen-erstellen.

Um Ausrundungen am Anfang und Ende von Abschnitten zu erhalten, sollten die Ausgangsflächen dünn sein und mit der Aufgabe “Pufferung” auf ihre Zielbreite berechnet werden.

Details unter Berechnung von Flächen im Modul Flächen | Pufferung-erstellen.

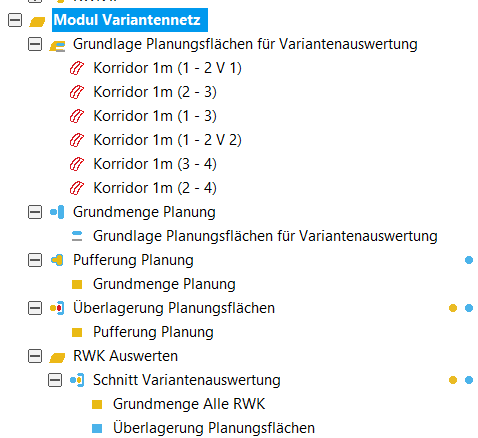

Beispiel Schematischer Aufbau für Variantenauswertung mit Überlagerung im Modul “Flächen”

Vorgehen

Zum Auswerten des Variantennetzes müssen zwingend beide Module (Modul Flächen, Modul Varianten) geöffnet sein.

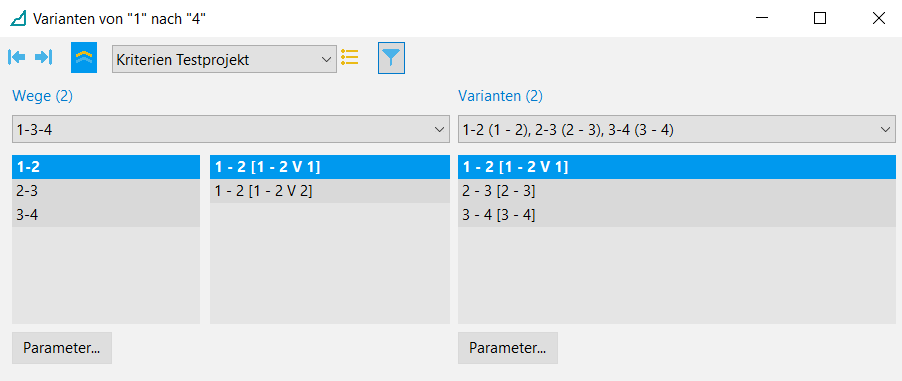

  • Im Modul “Varianten” stellen Sie den Startpunkt und den Endpunkt Ihres Variantennetzes ein. Das Modul erstellt automatisch alle möglichen Wege und Varianten.

  • Im Projektbaum können Sie bei Bedarf einzelne Sektionen deaktivieren und die Ergebnisse im Variantenfenster über den Button image-20240605-091707.png aktualisieren.

  • Zum Auswerten dieser Ergebnisse wählen Sie in der Auswahlleiste die benötigte Analyse aus. Diese sind in der Datei “netanalysis.xml” definiert.

  • Beispiele für Analysemöglichkeiten sind in der mitgelieferten Vorlagendatei “netanalysis.xml” hinterlegt. Diese müssen projektspezifisch angepasst werden.

Diese Datei ist automatisch mit dem Modul “Varianten” verknüpft und wird beim Starten des Modulfensters geladen.

Details unter Aufbau der Datei "netanalysis.xml".

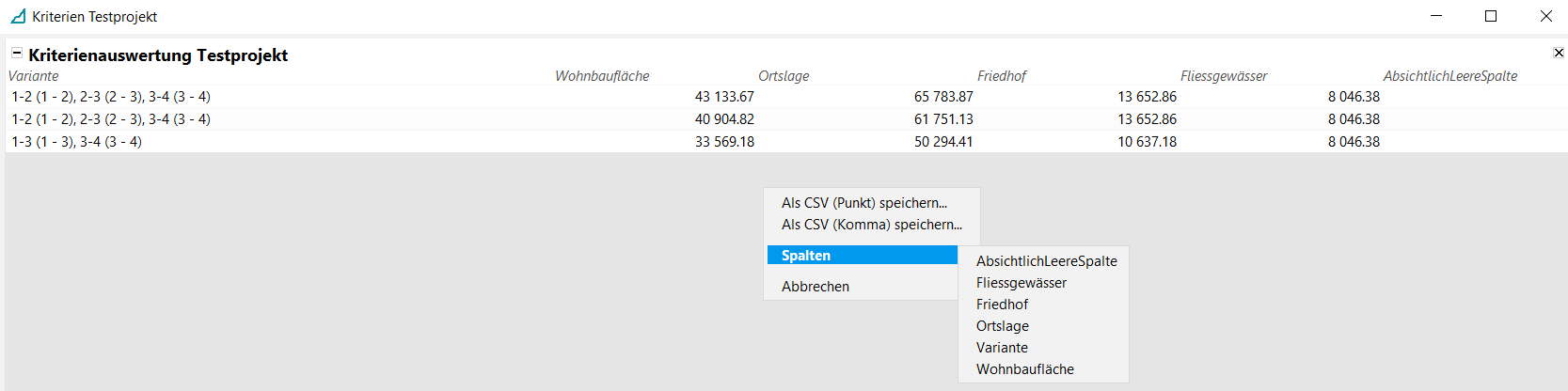

  • Zum Anzeigen der Auswertung in Tabellenform klicken Sie auf den Button image-20240605-091952.png. Die Auswertung wird durchgeführt und als Tabelle angezeigt. Auf diese Art und Weise können Sie bei allen Anpassungen neue Tabellen generieren und diese anschließend speichern. Die Anzeige von einzelnen Spalten kann für die Ausgabe deaktiviert werden.
