Konvertieren der Baugrunddaten im Ausgangsformat
Die Grundlage für die Erstellung des Baugrundmodells bilden die Baugrunddaten (XML-Format) mit Informationen über das zu erstellende Aufschlussmodell. Diese müssen im separaten Ordner für Baugrund im Projektverzeichnis von KorFin® gespeichert sein.
Die Aufschlussdaten werden dabei mit dem Zusatzprogramm MultiApp von A+S Consult GmbH konvertiert.
Das Tool liegt der KorFin®-Installation bei.
Das Programm kann die gängigen Aufschlussdatenformate wie z.B. GGU, WinBohr oder GeODin verarbeiten und generiert daraus vier CSV-Dateien:
Aufschluesse.csv (Bohrungen werden aufgelistet mit Koordinaten und Höhe, Datum, Einflussradius)
Aufschlussbereiche.csv (Bohrungen mit einzelnen Schichten werden von oben nach unten aufgelistet mit Angabe der Tiefe, in der sich die Schichten innerhalb der Bohrung befinden)
Baugrundtypen.csv (Auflistung aller Baugrundtypen)
Baugrundtyp_Relation.csv (Bohrungen mit einzelnen Schichten werden von oben nach unten aufgelistet (und durch den Geotechniker einem Baugrundtyp zugeordnet))
Öffnen Sie das Tool.

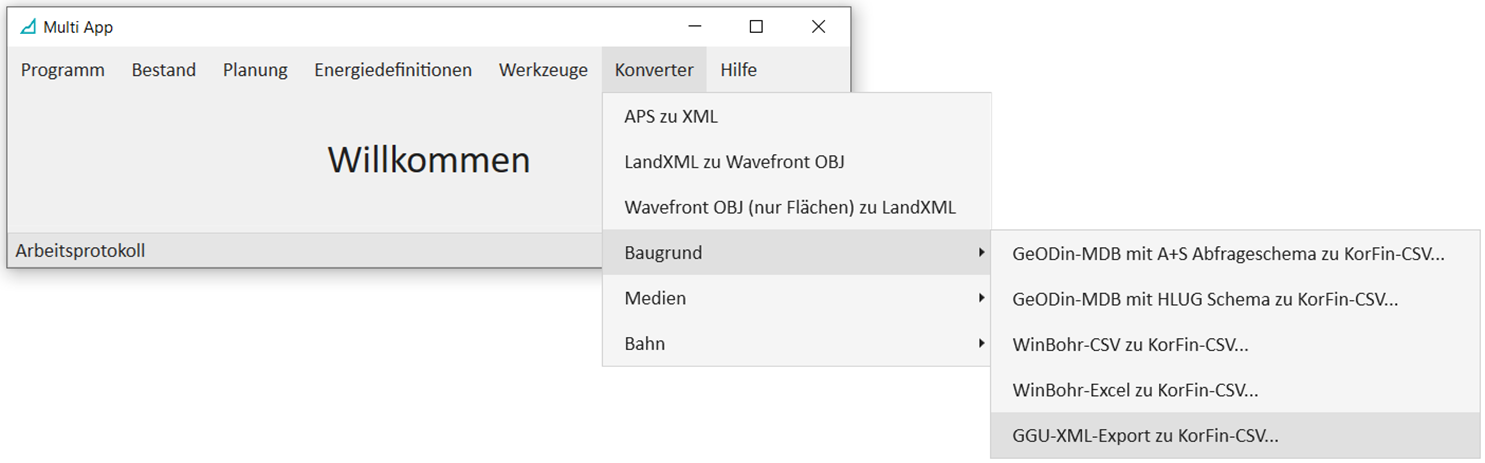

Wählen Sie über “Konverter > Baugrund > GGU-XML-Export zu KorFin-CSV…” die zu konvertierende XML-Datei (bzw. eine andere verfügbare Exportvariante je nach Ausgangsdatenformat) aus und bestätigen die Umwandlung mit “Öffnen”. Im Arbeitsprotokoll werden die Ergebnisse angezeigt.
Die XML-Inhalte werden automatisch in mehrere Dateien aufgeteilt, die miteinander datenmäßig verknüpft sind und aufeinander aufbauen. Die Namen der Spalten in jeder Datei sind so vordefiniert, dass KorFin® später betreffende Attribute eindeutig ableiten kann.
Die umgewandelten Dateien werden in demselben Ordner wie die Ausgangsdatei gespeichert.
Informationen zur Weiterbearbeitung der konvertierten Baugrunddateien können Sie hier nachlesen.

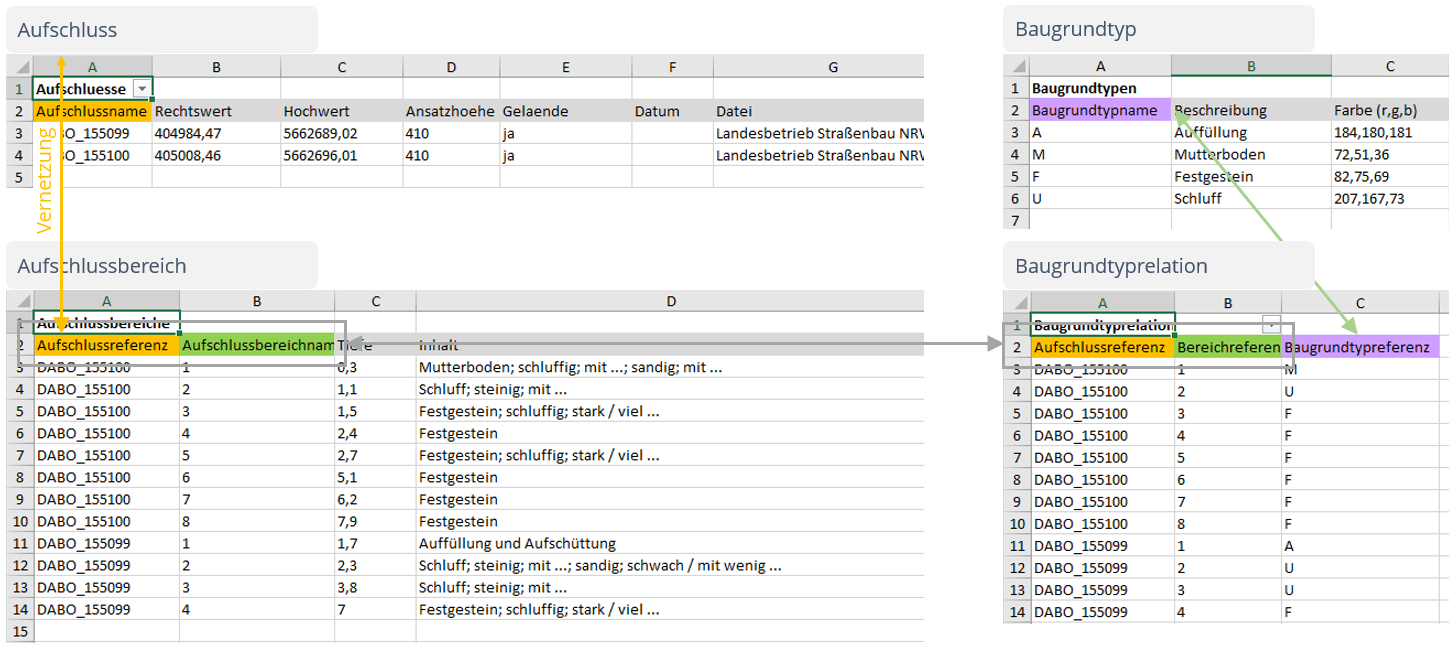

Realisierung des Datenmodells für Aufschlüsse über die verknüpften Tabellen
