Trassierung Straße erstellen
Hinweis: Für die Leistungsphase 3 wird die BIM-Trassierung und für die Leistungsphase 2 - die Konstruktionslinie verwendet.
In KorFin® besteht die Möglichkeit, eine extern detailliert durchgeführte komplette Planung (mit Querprofilen, Verziehungen, Querprofilerweiterungen etc.) direkt als BIM-Trasse zu übernehmen.
Voraussetzungen
Ein KorFin®-Projekt liegt geöffnet vor.
Im KorFin®-Projektverzeichnis sind Datengrundlagen für Achse, Gradiente und Profile gespeichert.
Vorgehen

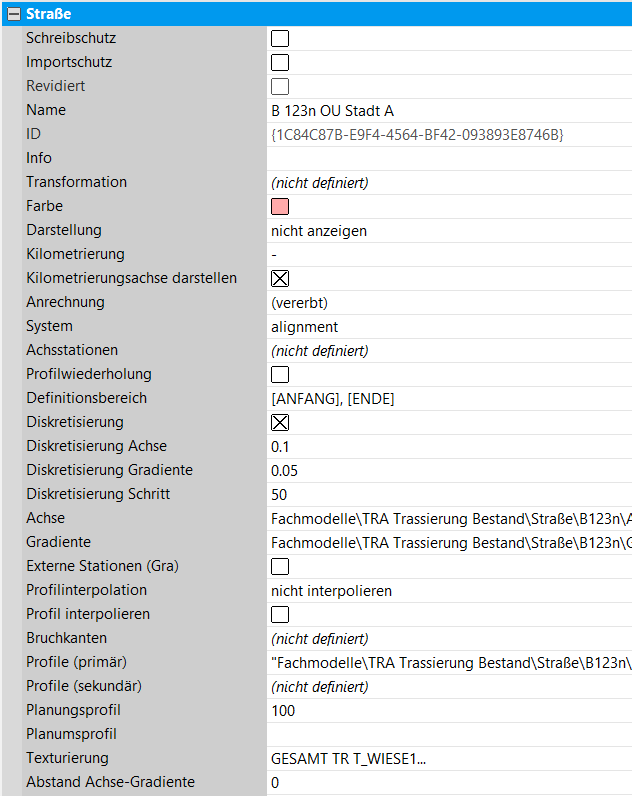

Dazu erstellen Sie über “Infrastruktur > Straße > Straße neu… ein neues Fachobjekt “Straße”. In diesem Fachobjekt werden die wichtigsten Daten zum Fachmodell verwaltet.
Wählen Sie die Achsdatei in einem der folgenden möglichen Formate aus (*.040, *.s40, *.d40, *.w40, *.tra, *.xml, *.landxml)
Wählen Sie die Gradientendatei in einem der folgenden möglichen Formate aus (GRA*.crd, *.grd, *.021, *.s21, *.d20, *.d21, *.w21, *.gra, *.grdx, *.landxml, *.xml).
Zum Anmelden der entsprechenden Querprofildatei wählen Sie unter “Profile (primär)” über … die jeweilige Datei in einem der folgenden Formate aus (*.pro, *.d66, *.QPEX).
Aktualisieren Sie anschließend Ihr Fachmodell über den Button “Fachobjekte aktualisieren!”. Die angemeldeten Daten werden eingelesen und Sie können danach weitere Parameter im rechten Eigenschaftsbereich einstellen.
Die Diskretisierungseinstellungen sollten für die Leistungsphase 3 ausgeschaltet bleiben, sonst würden zusätzliche Querprofile erzeugt werden.
Abschließend aktualisieren Sie Ihr Fachmodell erneut über den Button “Fachobjekte aktualisieren!”.
Nun können Sie mit Ihrem Fachmodell weitere Fachmodelle verknüpfen (z.B. Fahrstreifen, Straßenmarkierung, Leitpfosten, Brücke etc.), ein darauf basiertes Linienmodell erstellen, verschiedene Interpolationen einstellen und eine Volumenberechnung durchführen.
