Modul Analysen
Dieses Fenster ermöglicht die Berechnung und Auswertung in spezifischen Anwendungsfällen.
Analysemöglichkeiten
Analyse | Inhalt |
|---|---|

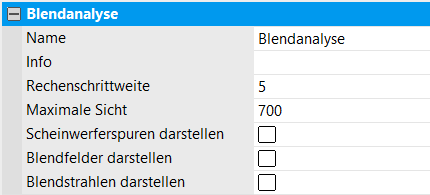

Blendanalyse  | Berechnung und Auswertung der Fahrzeuge, die andere Fahrzeuge blenden können. |

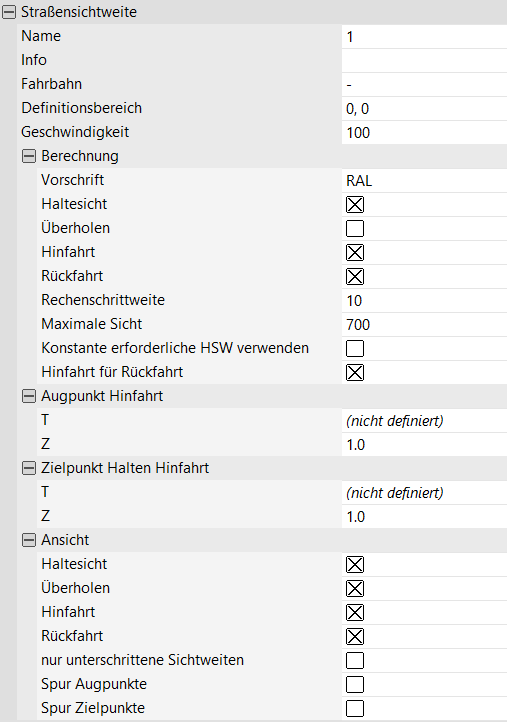

Straßensichtweite Ab Version 4.8.0  | Berechnung und Auswertung der Sichtweite sowie der Sichtschatten bei BIM-Straßen. Für die Berechnung kann die betreffende BIM-Straße einfach per Drag & Drop in den linken Fensterbereich gezogen werden. |

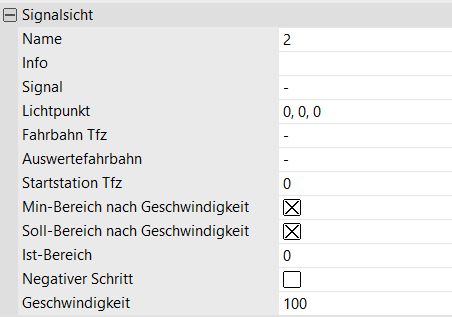

Signalsicht  | Berechnung und Auswertung der Sichtbarkeit sowie der Sichtschatten von Signalen. Für die Berechnung kann das betreffende Signal einfach per Drag & Drop in den linken Fensterbereich gezogen werden (ab Version 4.8.1). |

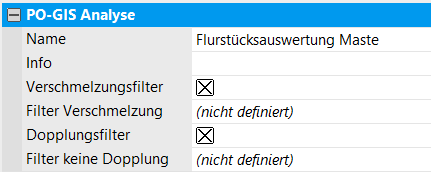

PO-GIS-Analyse  | Berechnung und Auswertung der Flächen, auf denen sich Punktobjekte befinden (z.B. Bohrungen auf Flurstücken). |

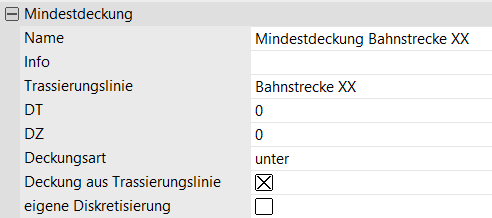

Mindestdeckung  | Berechnung und Auswertung der Verlegetiefe von Erdkabeln bezüglich Geländeoberkante. |

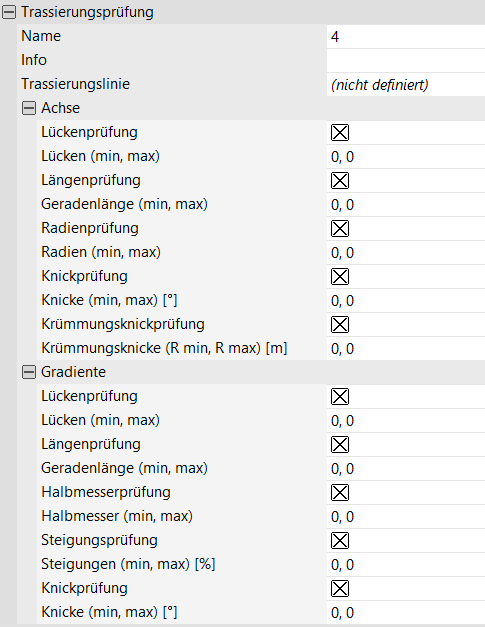

Trassierungsprüfung  | Auswertung der Trassierung mit Kontrolle von Trassierungsparametern. |

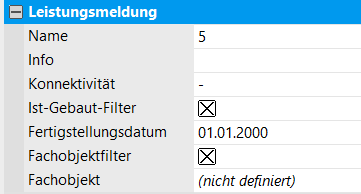

Leistungsmeldungen  | Auswertung der Leistungsmeldungen zu einem Zeitpunkt. |

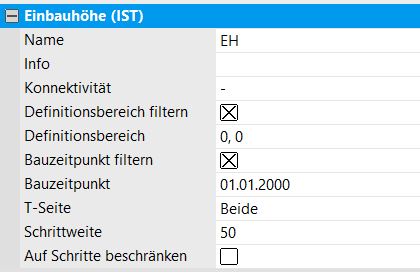

Einbauhöhe (IST)  | Berechnung und Auswertung der Einbauhöhen zu einem Zeitpunkt. |
Aktionen an der Symbolleiste
Symbol | Funktion | Aktion |
 | Analyse suchen | Nach der Aktivierung der Lupe wird die nächste Analyse ausgewählt, welche den im Eingabefeld stehenden Text enthält. |
 | Auswertung erstellen | Erstellt eine Auswertung entsprechend der ausgewählten Analyseart. |
 | Löschen... | Löscht die ausgewählte Analyse. |
 | Berechnen... | Startet die Berechnung. |
 | Ergebnisse hochladen! | Lädt die Ergebnisse einer durchgeführten Analyse hoch. |
 | Auswerten! | Wertet die Berechnung aus. |
 | Ausgabe löschen! | Löscht die Ausgabe. |
Kontextmenü für allgemeine Objekte
Symbol | Kontextmenü | Aktion |
 | Neuer Ordner... | Erstellt einen neuen Ordner. |
 | Abbrechen | Schließt das Kontextmenü. |
Kontextmenü für Ordner
Symbol | Kontextmenü | Aktion |
| Neuer Ordner... | Erstellt einen neuen Ordner im ausgewählten Ordner. |
 | Klonen! | Erzeugt eine Kopie des Ordners. |
 | Berechnungen aktivieren! | Aktiviert die Berechnungen. |
 | Berechnungen deaktivieren! | Deaktiviert die Berechnungen. |
 | Ergebnis darstellen! | Stellt die Ergebnisse dar. |
 | Ergebnis verbergen! | Verbirgt die Ergebnisse. |
 | Signal “?” synchronisieren! | Das im Projekt geänderte Signal wird im Modulfenster an den neuen Stand automatisch angepasst. |
 | Signal erweitert “?” synchronisieren… | Das im Projekt geänderte Signal wird im Modulfenster an den neuen Stand angepasst. Es erscheint ein separates Dialogfenster zum Überprüfen und u.U. Anpassen von eingestellten Werten. |
| Mindestsicht darstellen! | Stellt die Mindestsicht dar. |
| Mindestsicht verbergen! | Verbirgt die Mindestsicht. |
| Sollsicht darstellen! | Stellt die Sollansicht dar. |
| Sollsicht verbergen! | Verbirgt die Sollansicht. |
| Istsicht darstellen! | Stellt die Istansicht dar. |
| Istsicht verbergen! | Verbirgt die Istansicht. |
 | Standardpositionen definieren… | Auswahl von vorgegebenen Augpunkten des Triebfahrzeugführers. Die Auswahl kann bei Bedarf erweitert werden. |
 | Punktposition hinzufügen… | Fügt bei Bedarf einen benutzerdefinierten Augpunkt zusätzlich zur vorgegebenen Auswahl (oben) hinzu. |
 | Intervalposition hinzufügen… | Fügt einen Augpunktbereich hinzu. |
| Berechnen... | Startet die Berechnung aller im Ordner enthaltenen Analysen. |
 | Berechnen und veröffentlichen… Bis Version 4.7.1 | Startet die Berechnung der ausgewählten Analysen und veröffentlicht die Ergebnisse. |
 | Zurücksetzen... | Löscht die Ergebnisse der Berechnung aller im Ordner enthaltenen Analysen. |
| Auswerten! | Wertet die Berechnungen aus. |
 | Auswertung ausgeben (lang)... | Gibt die untergeordneten Auswertungen in langer Form aus. |
| Auswertung ausgeben (kurz)... | Gibt die untergeordneten Auswertungen in kurzer Form aus. |
| Ordner löschen... | Löscht den Ordner mit allen darin enthaltenen Analysen. |
| Abbrechen | Schließt das Kontextmenü. |
Kontextmenü für Analysen
Symbol | Kontextmenü | Aktion |
| Neuer Ordner... | Erstellt einen neuen Ordner im übergeordneten Ordner der ausgewählten Berechnung. |
| Berechnen... | Startet die Berechnung. |
| Berechnen und veröffentlichen… | Startet die Berechnung der ausgewählten Analysen und veröffentlicht die Ergebnisse. |
 | Zurücksetzen... | Löscht die Ergebnisse der Berechnung. |
| Löschen... | Löscht die Analyse mit allen darin enthaltenen Elementen. |
| Abbrechen | Schließt das Kontextmenü. |
Kontextmenü für Blendspur
Die Blendspur stellt die Spur dar, auf welcher sich das potenziell geblendete Fahrzeug bewegt. Sie wird automatisch benannt: "Name Straße, Name Streifen".
Symbol | Kontextmenü | Aktion |
| Neuer Ordner... | Erstellt einen neuen Ordner im übergeordneten Ordner der ausgewählten Spur. |
| Abbrechen | Schließt das Kontextmenü. |
Kontextmenü für Scheinwerferspur
Eine Scheinwerferspur stellt eine Spur dar, auf welcher sich das potenziell blendende Fahrzeug bewegt. Per Drag&Drop können der Analyse Scheinwerferspuren hinzugefügt werden, indem weitere Streifen in den Ordner “Scheinwerferspuren” der gewünschten Analyse gezogen werden. Sie werden automatisch benannt: "Name Straße, Name Streifen".
Symbol | Kontextmenü | Aktion |
| Neuer Ordner... | Erstellt einen neuen Ordner im übergeordneten Ordner der ausgewählten Spur. |
| Abbrechen | Schließt das Kontextmenü. |
