Basiseinstellungen von Querprofilen einer Konstruktionslinie

• Aktivieren Sie das Modul Querprofil in der Toolbar.

• Öffnen Sie das Modul “Querprofil” und beachten Sie dabei die Ansicht im Querprofilsfenster.

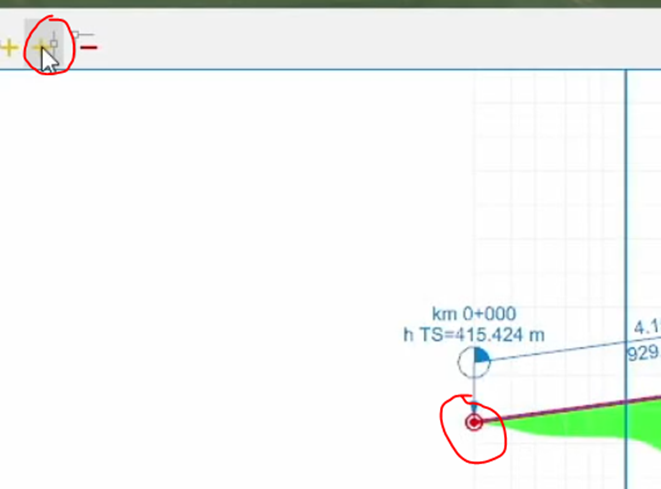

• Analog zum Querprofil fügen Sie die Marken “Erdbau” und “Oberbau” (Straße und Bahn) hinzu.

Bei Fragen zu Parametern aktiveren Sie die Online-Hilfe mit der Taste [F1].

• Bei einer Belastungsklasse 10 übernehmen Sie folgende Einstellungen im Oberbau:

  • Schichtdicke bei Deckschicht: 0.04m

  • Schichtdicke bei Binderschicht: 0.08m

  • Schichtdicke bei Tragschicht: 0.14m

  • Schichtdicke bei Schottertragschicht: 0m (Keine Schottertragschicht)

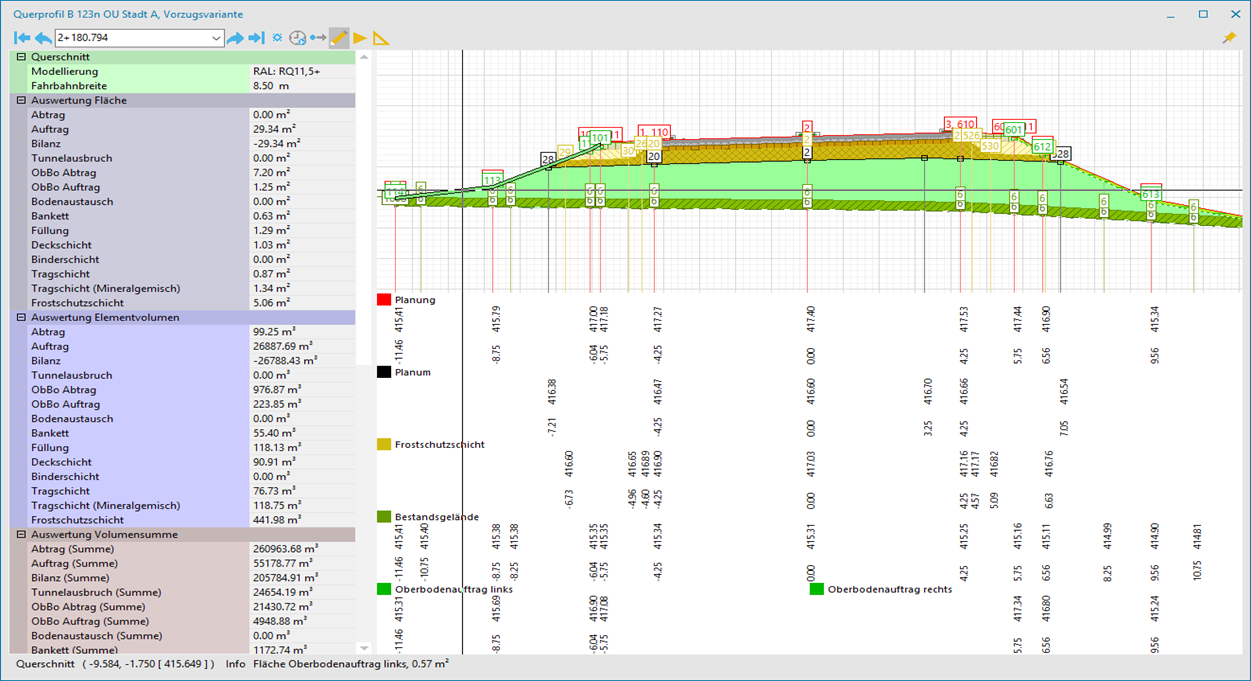

• Beachten Sie im Querprofilsfenster die Schichten.

• Bei Bedarf fügen Sie im Längsprofil einen Zwischenpunkt ein, um die Straße präziser an das DGM anzuschmiegen.

• Passen Sie die Längsneigung des Zwischenpunkts an.

• Am Ende lassen sich mithilfe der eingestellten Marken implizite Volumen generieren (siehe Beispiel).
