Trassierung Bahn erstellen (TRA-/GRA-Dateien)
Hinweis: Für die Leistungsphase 3 wird die BIM-Trassierung und für die Leistungsphase 2 - die Konstruktionslinie verwendet.
In KorFin® besteht die Möglichkeit, eine extern detailliert durchgeführte komplette Planung (mit Querprofilen, Verziehungen, Querprofilerweiterungen etc.) direkt als BIM-Trasse zu übernehmen.
Voraussetzungen
Ein KorFin®-Projekt liegt geöffnet vor.
Im KorFin®-Projektverzeichnis sind Datengrundlagen für Achse, Gradiente und ggf. Profile gespeichert.
Vorgehen: Erste Schritte

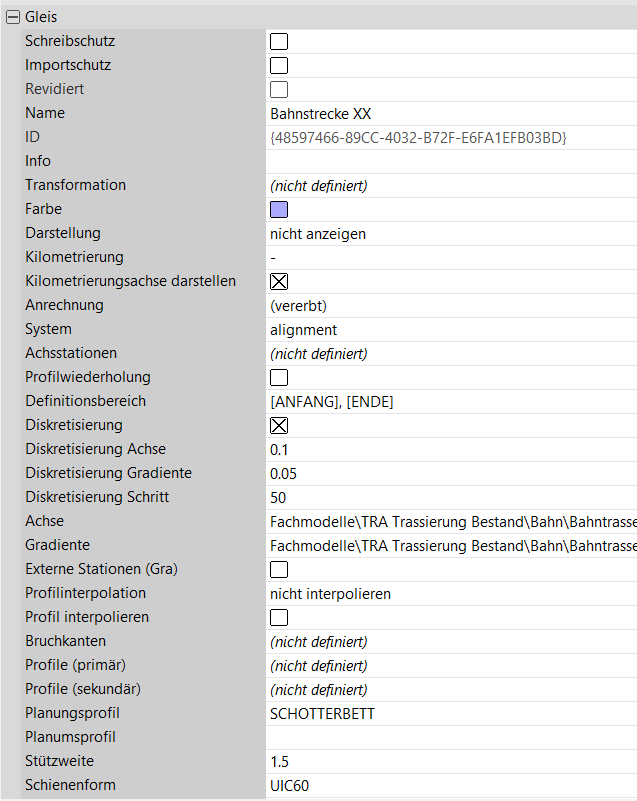

Dazu erstellen Sie über “Infrastruktur > Bahn > Gleis neu…” ein neues Fachobjekt “Gleis”. In diesem Fachobjekt werden die wichtigsten Daten zum Fachmodell verwaltet.
Wählen Sie für die Achsdatei die entsprechende TRA-Datei aus.
Sie können hier auch Achsdateien in anderen Formaten verwenden. (*.040, *.s40, *.d40, *.w40, *.xml)
Wählen Sie für die Gradientendatei die entsprechende GRA-Datei aus.
Sie können hier auch Gradientendateien in anderen Formaten verwenden. (GRA*.crd, *.grd, *.021, *.s21, *.d20, *.d21, *.w21, *.grdx, *.xml).
Zum Anmelden der entsprechenden Querprofildatei wählen Sie unter “Profile (primär)” über … die jeweilige Datei in einem der folgenden Formate aus (*.pro, *.d66, *.QPEX).
Weiteres Vorgehen (bis Version 4.7.2)
Sofern sie keine Querprofile angemeldet haben, aktivieren Sie im Eigenschaftsfenster die Option “Erzeugung Schotterprofil”. In diesem Fall wird für die Modellierung des Schotterbetts ein Standard-Querprofil verwendet.
Nun markieren Sie das zu bearbeitende Gleis im Projektbaum und klicken Sie auf “Schotterbett neu…”.
Vergeben Sie einen Namen.
Klicken Sie anschließend auf das Icon “Fachobjekte aktualisieren!”.
Als Nächstes fügen Sie Schwellen ein. Markieren Sie das zu bearbeitende Gleis im Projektbaum und klicken Sie auf “Schwellen neu…”.
Vergeben Sie einen Namen.
Klicken Sie im rechten Eigenschaftsfenster auf die Zeile “Schwelle”. Sie gelangen in die Bauteilbibliothek.
Wählen Sie einen Schwellentyp aus. Die Schwellen befinden sich unter “Infrastruktur > Bahn > Schwellen”.
Klicken Sie anschließend auf das Icon “Fachobjekte aktualisieren!”.
Um Schienen einfügen zu können, markieren Sie das zu bearbeitende Gleis im Projektbaum und klicken Sie auf “Linienmodell neu…” (Details unter Linienmodell erstellen).
Vergeben Sie einen Namen für die neuen Schienen.
Klicken Sie anschließend auf das Icon “Fachobjekte aktualisieren!”.
Weiteres Vorgehen (ab Version 4.8.0)
Am Fachobjekt “Gleis” gibt es im Kontextmenü den Button "Standard-Gleisobjekte erzeugen ...".
Dieser erzeugt die Fachobjekte “Schotterbett”, “Schwellen” und “Linienmodell” mit den Standardbauteilen analog zum CSV-Import von Gleisen. Der Befehl kann auch für mehrere markierte Gleise gleichzeitig ausgeführt werden.
Ab Version 4.8.1 bekommen alle BIM-Konstruktionslinien und alle Trassierungslinien eine Sichtbarkeitsmarkierung (gelber Punkt im Projektbaum). Damit kann die Sichtbarkeit an- bzw. ausgeschaltet werden. Die Option "nicht darstellen" im Parameter “Darstellung” im rechten Eigenschaftsbereich entfällt.
