Konstruktionslinienbasierte Fachobjekte nach Erstellung aus impliziten Objekten

Nach der Erstellung von expliziten Fachobjekten aus impliziten Fachobjekten erhalten diese spezifische Eigenschaften und verhalten sich genauso wie andere übliche Fachobjekte, d.h. sie können einzeln angeklickt, bearbeitet und ausgewertet werden.

Die Verknüpfung dieser Fachobjekte zu deren Ursprung und dementsprechend hinterlegten Objektinformationen bleibt dabei erhalten.

Bei Auswahl eines Fachobjekts werden die Eigenschaften in den Projektinformationen angezeigt.

Die Fachobjekte dieses Bereichs umfassen:

Basis-Eigenschaften

Schreibschutz	Die Option “Schreibschutz” können Sie aktivieren, wenn Sie keine Änderungen erlauben möchten. Diese Option kann nur über das Kontextmenü (rechte Maustaste) auf dem Fachobjekt im Projektbaum über "Status setzen > Schreibschutz lösen!” zurückgesetzt werden.
Importschutz	Die Option “Importschutz” können Sie aktivieren, wenn Sie beim Import von Fachobjekten bestimmte Stände nicht überschreiben möchten.
nicht exportieren Ab Version 4.8.0	Falls aktiviert, wird das betreffende Fachobjekt bzw. Modell nicht exportiert.
Revidiert	Gibt an, ob eine Revision des Fachobjekts vorgenommen wurde.
Name	Gibt den Namen des Fachobjekts an.
ID	Automatisch generierte Identifikationsnummer eines Fachobjekts (BIM-Objekte und Konstruktionslinienobjekte). Sie darf nicht verändert werden.
Info	Als Freitext für alle möglichen Informationen vorgesehen, die vom Bearbeiter zusätzlich hinzugefügt werden können.

Transformation	Definiert gegebenenfalls die Transformation. Über ... öffnet sich die Transformationseinstellung.
Bauspezifik	Definiert die verwendete Bauspezifik.

Farbe	Wählt eine Farbe für den IFC-Export aus.
Schicht	Wählt eine Schicht aus, in welcher das neue Objekt im Gesamtmodell dargestellt werden soll. Zur Auswahl stehen “Modell”, “Konstruktionslinien”, “Szene”, “über Szene”. Details unter Darstellungsreihenfolge in KorFin®.
Schicht (QP)	Wählt eine Schicht aus, in welcher das neue Objekt im Querprofil dargestellt werden soll. Zur Auswahl stehen “unten”, “0”, “oben”.
Leistungsmeldung Ab Version 4.8.0	Wenn aktiviert, enthalten die Objekte die Zusatzinformation, ob sie gemeldet werden sollen oder nicht. Diese Information wird nach dem Upload in die Datenbank von der KorFin® mobile App verwendet. Nur aktivierte Objekte stehen in der KorFin® mobile App zur Leistungsmeldung zur Verfügung.

Hilfskonstruktion	Definiert, ob ein Modell für das Fachobjekt erstellt wird (Option deaktiviert) oder das Fachobjekt nur als Hilfsobjekt verwendet und kein Modell erstellt wird (Option aktiviert).
Baumaterial	Definiert, welches Baumaterial für das Objekt verwendet wird.

Materialsetup

Ab Version 4.8.0 - “Materialmodus”.

Auswahl zwischen “kein Material”, “Material verwenden” und “Stil verwenden”.

Dementsprechend folgen weitere Einstellungen des verwendeten Materials oder Stils.

Material

Material des Objekts. Über ... öffnet sich ein Skripteditor, in welchem eine Materialdefinitionangegeben werden kann.

Stil (optional)

Wählt einen evtl. vorhandenen Darstellungsstil aus.

Segmentierung

Teilt bei Aktivierung den Volumenkörper in Segmente auf.

Ermöglicht u. a. eine segmentweise Bauablaufsimulation.

Fachobjekt	Beschreibung der Eigenschaften

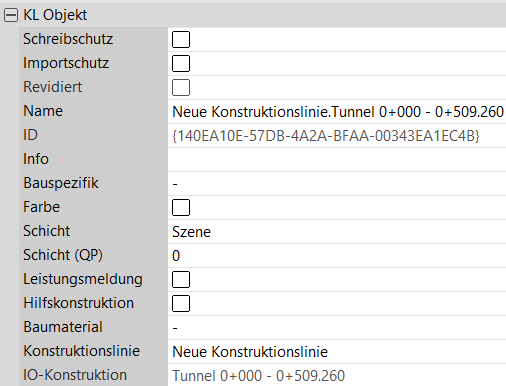

KL-Objekt
	Siehe oben “Basis-Eigenschaften”.
	Konstruktionslinie	Angabe der verknüpften Konstruktionslinie.
	IO-Konstruktion

Fachobjekt	Beschreibung der Eigenschaften

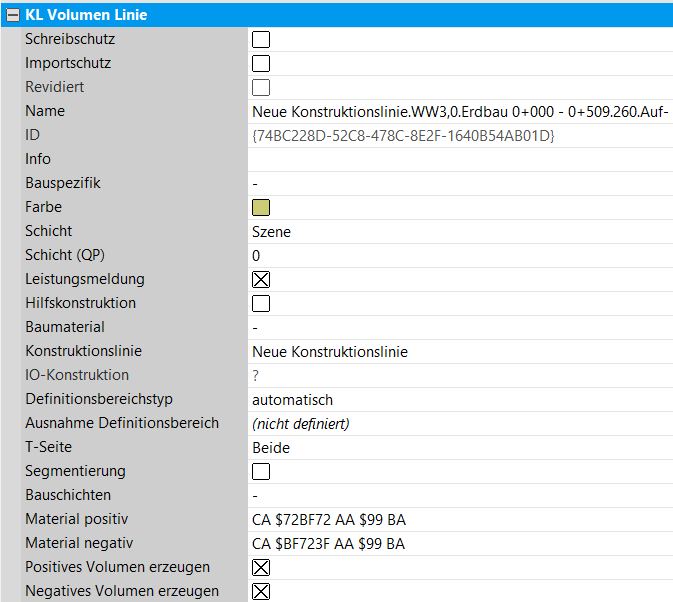

KL Volumen Linie	Ab Version 4.8.0: Aus diesem Fachobjekt können direkt über das Kontextmenü Bauschichten, Aussparungen und Durchlassaussparungen erzeugt und verknüpft werden.
	Siehe oben “Basis-Eigenschaften”.
	Konstruktionslinie	Angabe der verknüpften Konstruktionslinie.
	IO-Konstruktion
	Definitionsbereichstyp
	Ausnahme Definitionsbereich	Hier können Stationsbereiche angegeben werden, in denen das Fachobjekt nicht modelliert werden soll.
	T-Seite	Auswahl zwischen “beide”, “links”, “rechts”, “T-Bereich”, “Unbekannt” von Achse aus gesehen.
	Bauschichten
	Material positiv	Gibt das Material des Volumenkörpers mit mathematisch positiv errechnetem Volumen an. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann.
	Material negativ	Gibt das Material des Volumenkörpers mit mathematisch negativ errechnetem Volumen an. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann. Die Defmod-Tags werden im Kapitel “Materialdefinition” beschrieben.
	Positives Volumen erzeugen	Erzeugt bei Aktivierung ein positives Volumen (z.B. Auftrag).
	Negatives Volumen erzeugen	Erzeugt bei Aktivierung ein negatives Volumen (z.B. Abtrag).

Fachobjekt	Beschreibung der Eigenschaften

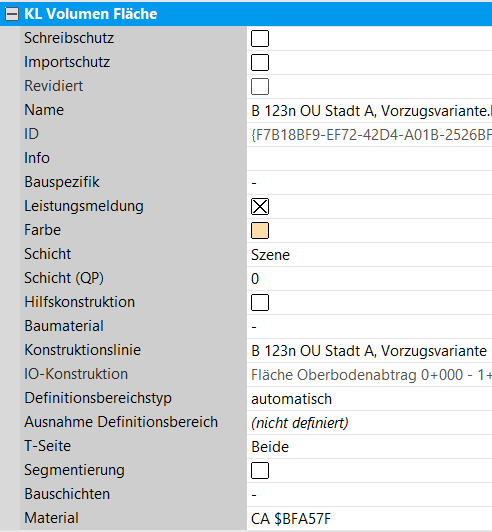

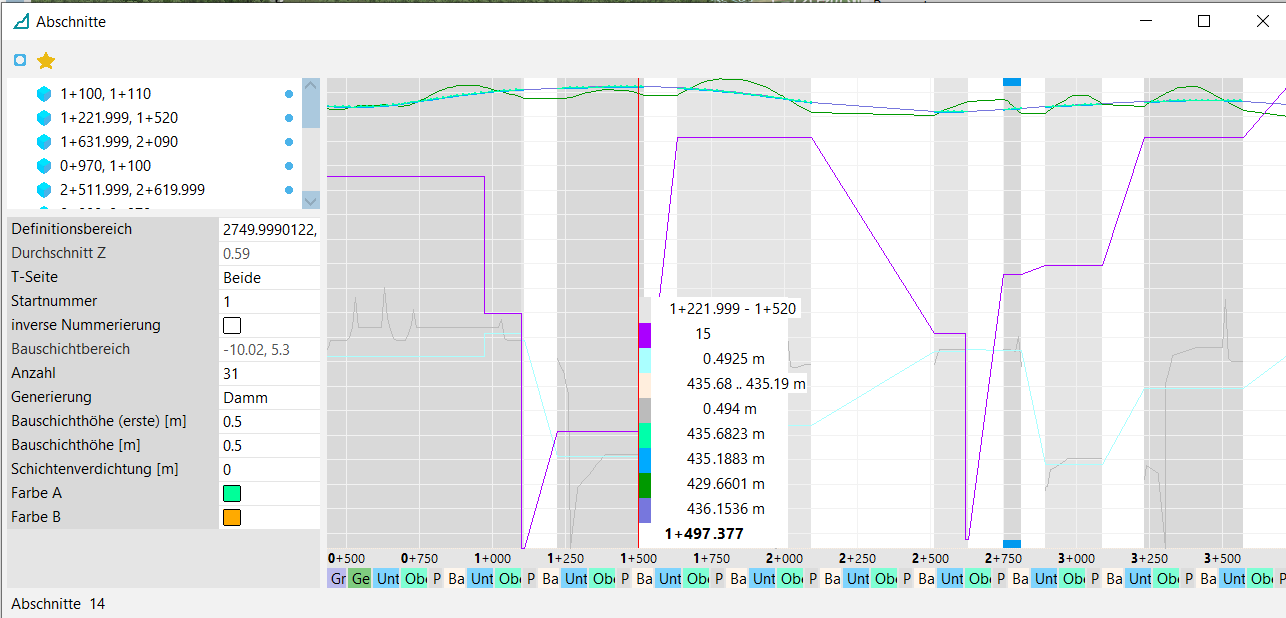

KL Volumen Fläche	Ab Version 4.8.0: Aus diesem Fachobjekt können direkt über das Kontextmenü Bauschichten erzeugt und verknüpft sowie Bauschichtabschnitte generiert werden.
	Siehe oben “Basis-Eigenschaften”.
	Konstruktionslinie	Angabe der verknüpften Konstruktionslinie.
	IO-Konstruktion
	Definitionsbereichstyp
	Ausnahme Definitionsbereich	Hier können Stationsbereiche angegeben werden, in denen das Fachobjekt nicht modelliert werden soll.
	T-Seite	Auswahl zwischen “beide”, “links”, “rechts”, “T-Bereich”, “Unbekannt” von Achse aus gesehen.
	Bauschichten

Fachobjekt	Beschreibung der Eigenschaften

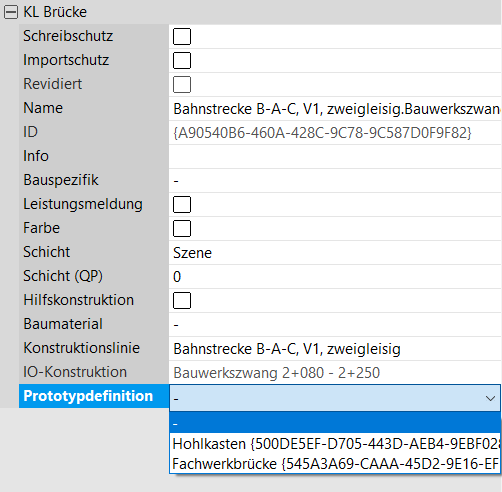

KL Brücke	Details unter Modellierung von Brücken für den TCL-Export.
	Siehe oben “Basis-Eigenschaften”.
	Konstruktionslinie	Angabe der verknüpften Konstruktionslinie.
	IO-Konstruktion

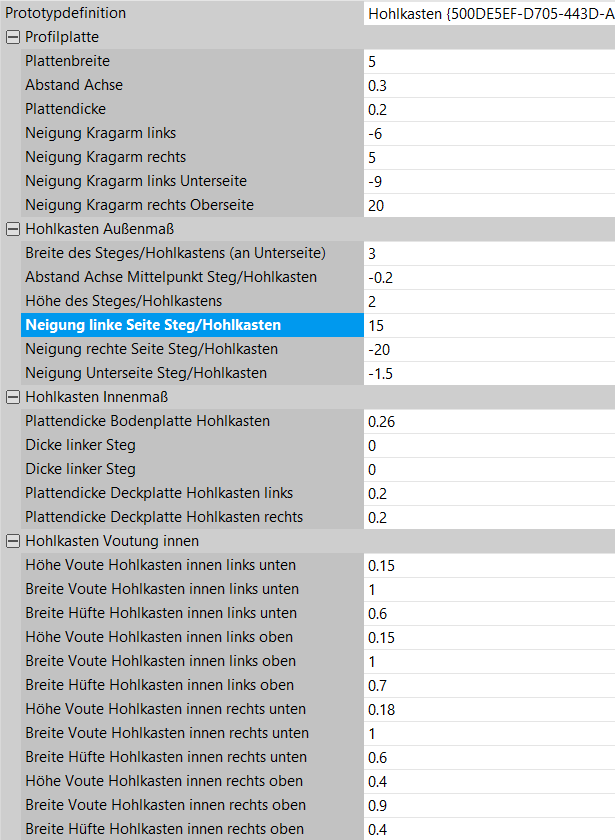

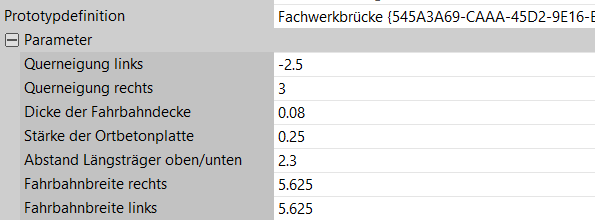

	Prototypdefinition	Auswahl zwischen “Hohlkastenbrücke” und “Fachwerkbrücke”. Entsprechend der Auswahl erscheinen weitere Parameter zum Einstellen:

Fachobjekt	Beschreibung der Eigenschaften

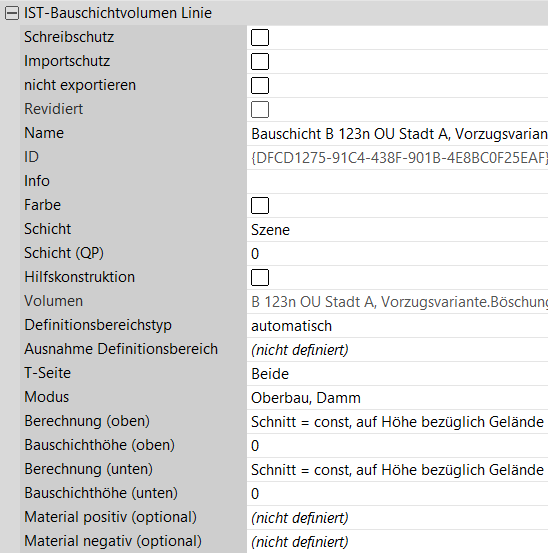

IST-Bauschichtvolumen Linie Ab Version 4.8.0
	Siehe oben “Basis-Eigenschaften”.
	Volumen
	Definitionsbereichstyp
	Ausnahme Definitionsbereich	Hier können Stationsbereiche angegeben werden, in denen das Fachobjekt nicht modelliert werden soll.
	T-Seite	Auswahl zwischen “beide”, “links”, “rechts”, “T-Bereich”, “Unbekannt” von Achse aus gesehen.
	Modus
	Berechnung (oben)
	Berechnung (unten)
	Bauschichthöhe (unten)
	Material positiv (optional)	Gibt das Material des Volumenkörpers mit mathematisch positiv errechnetem Volumen an. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann.
	Material negativ (optional)	Gibt das Material des Volumenkörpers mit mathematisch negativ errechnetem Volumen an. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann. Die Defmod-Tags werden im Kapitel “Materialdefinition” beschrieben.

Fachobjekt	Beschreibung der Eigenschaften

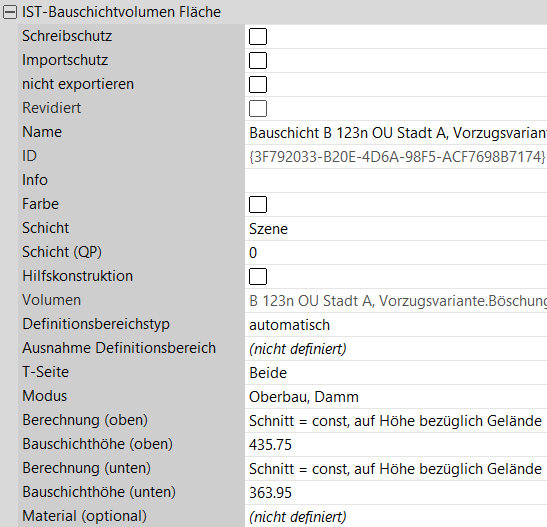

IST-Bauschichtvolumen Fläche Ab Version 4.8.0
	Siehe oben “Basis-Eigenschaften”.
	Volumen
	Definitionsbereichstyp
	Ausnahme Definitionsbereich	Hier können Stationsbereiche angegeben werden, in denen das Fachobjekt nicht modelliert werden soll.
	T-Seite	Auswahl zwischen “beide”, “links”, “rechts”, “T-Bereich”, “Unbekannt” von Achse aus gesehen.
	Modus
	Berechnung (oben)
	Bauschichthöhe (oben)
	Berechnung (unten)
	Bauschichthöhe (unten)
	Material (optional)	Material des Objekts. Über ... öffnet sich ein Skripteditor, in welchem eine Materialdefinitionangegeben werden kann.

Fachobjekt	Beschreibung der Eigenschaften

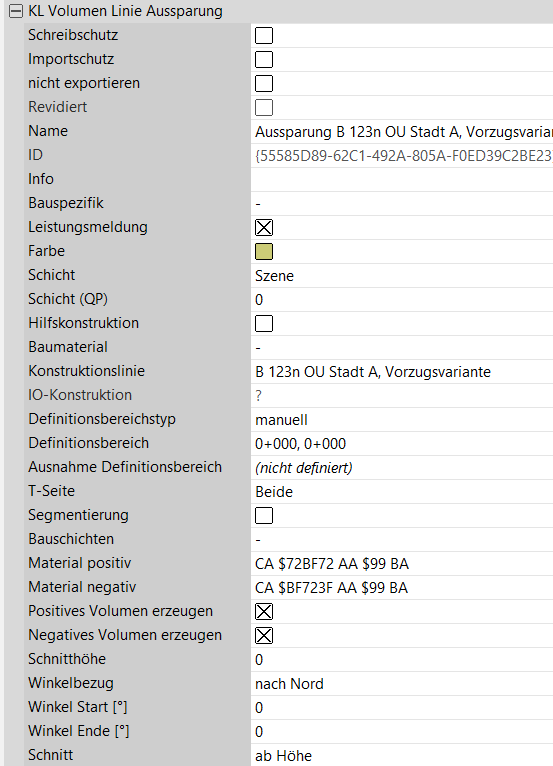

KL Volumen Linie Aussparung Ab Version 4.8.0 als separates Fachobjekt unter Fachobjekte im Bereich Volumen verfügbar.
	Siehe oben “Basis-Eigenschaften”.
	Konstruktionslinie
	IO-Konstruktion
	Definitionsbereichstyp
	Definitionsbereich
	Ausnahme Definitionsbereich	Hier können Stationsbereiche angegeben werden, in denen das Fachobjekt nicht modelliert werden soll.
	T-Seite	Auswahl zwischen “beide”, “links”, “rechts”, “T-Bereich”, “Unbekannt” von Achse aus gesehen.
	Bauschichten
	Material positiv	Gibt das Material des Volumenkörpers mit mathematisch positiv errechnetem Volumen an. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann.
	Material negativ	Gibt das Material des Volumenkörpers mit mathematisch negativ errechnetem Volumen an. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann. Die Defmod-Tags werden im Kapitel “Materialdefinition” beschrieben.
	Positives Volumen erzeugen	Erzeugt bei Aktivierung ein positives Volumen (z.B. Auftrag).
	Negatives Volumen erzeugen	Erzeugt bei Aktivierung ein negatives Volumen (z.B. Abtrag).
	Schnitthöhe
	Winkelbezug
	Winkel Start [°]
	Winkel Ende [°]
	Schnitt	Mögliche Auswahl “ab Höhe” und “bis Höhe”.

Fachobjekt	Beschreibung der Eigenschaften

Fachobjekt	Beschreibung der Eigenschaften

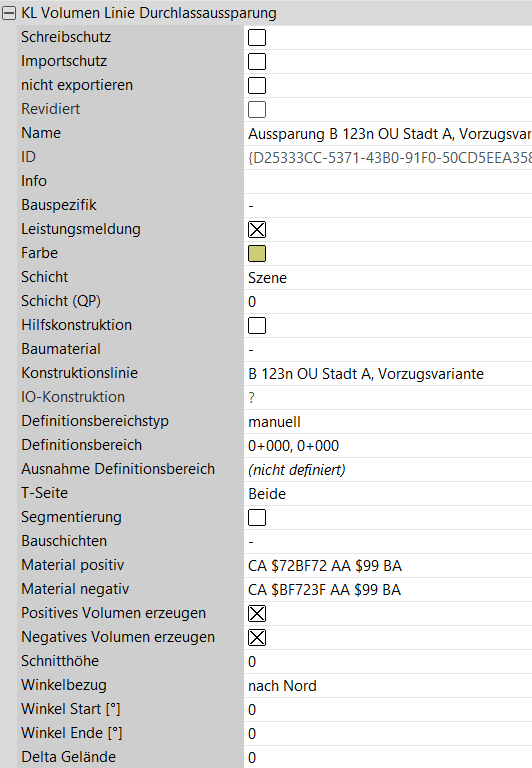

KL Volumen Linie Durchlassaussparung Ab Version 4.8.0 als separates Fachobjekt unter Fachobjekte im Bereich Volumen verfügbar.
	Siehe oben “Basis-Eigenschaften”.
	Konstruktionslinie
	IO-Konstruktion
	Definitionsbereichstyp
	Definitionsbereich
	Ausnahme Definitionsbereich	Hier können Stationsbereiche angegeben werden, in denen das Fachobjekt nicht modelliert werden soll.
	T-Seite	Auswahl zwischen “beide”, “links”, “rechts”, “T-Bereich”, “Unbekannt” von Achse aus gesehen.
	Bauschichten
	Material positiv	Gibt das Material des Volumenkörpers mit mathematisch positiv errechnetem Volumen an. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann.
	Material negativ	Gibt das Material des Volumenkörpers mit mathematisch negativ errechnetem Volumen an. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann. Die Defmod-Tags werden im Kapitel “Materialdefinition” beschrieben.
	Positives Volumen erzeugen	Erzeugt bei Aktivierung ein positives Volumen (z.B. Auftrag).
	Negatives Volumen erzeugen	Erzeugt bei Aktivierung ein negatives Volumen (z.B. Abtrag).
	Schnitthöhe
	Winkelbezug
	Winkel Start [°]
	Winkel Ende [°]
	Delta Gelände
