Bereich Arbeitsmappeneinstellungen
Nach den allgemeinen Einstellungen folgen die Arbeitsmappeneinstellungen. Öffnen Sie das entsprechende Dialogfenster über “Datei > Arbeitsmappe bearbeiten” (oder “Arbeitsmappe” in der Symbolleiste).

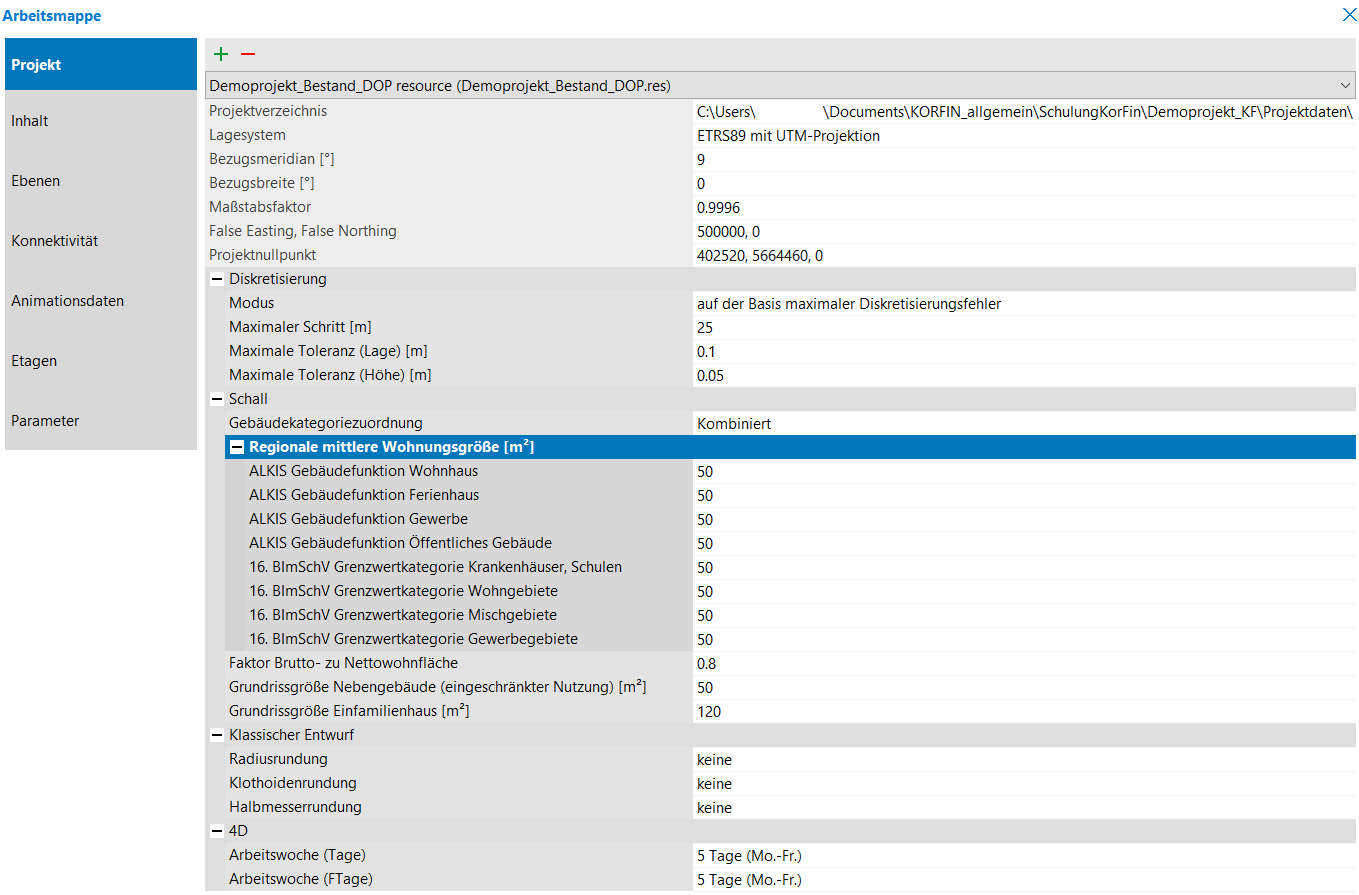

Im Reiter “Projekt” werden über das “Plussymbol” alle Ressourcen angemeldet, die ins Projekt aufgenommen werden (z.B. Gebäude, Vegetation, GIS-Daten etc.).
Ab Version 4.7.1: In den Transformationseinstellungen als auch in den Einstellungen des Projektkoordinatensystems gibt es neben dem “Maßstabsfaktor” das “False Easting” und “False Northing”. Damit ist es möglich, die Verkehrsanlagensysteme der DB Station und Service einzustellen.
Nach der Auswahl des benötigten “Lagesystems” werden diese Parameter automatisch gesetzt, können aber bei Bedarf manuell angepasst werden.
Im Reiter “Ebenen” werden alle Geländemodelle gespeichert, die über das entsprechende Häkchen aktiviert/deaktiviert werden können.
Der Reiter “Inhalt” enthält alle Fachobjekte, die im Projekt verwendet werden. In der oberen Zeile legen Sie fest, welche Art von Daten Sie importieren möchten.
Allen Objekten vergibt das Programm automatisch eine eindeutige ID, damit sie überall im Projekt identifiziert werden können. Die Fachobjekte erhalten einen Namen und müssen auch einer Schicht zugeordnet werden.
Die “Schicht” steht für die Reihenfolge, in welcher die Fachobjekte in KorFin® gezeichnet werden.
(Details unter Darstellungsreihenfolge in KorFin®).
In der Zeile “Ausstanzungen” können Dateien mit Umgrenzungen (mögliche Formate: DXF, SHP, TXT) angegeben werden, die in Ihrem Geländemodell bestimmte Bereiche ausstanzen. Dazu erscheint ein Abfragefenster, in welchem projektspezifische Einstellungen und bei Bedarf Transformationseinstellungen vorgenommen und bestätigt werden.
Weiterhin können Sie die “Höhenpriorität der Ausstanzungen” definieren. Da können Sie entscheiden, ob die Höhen aus der definierten “Umgrenzung” oder aus dem “Modell” entnommen werden.
Der Reiter “Animationsdaten” kann genutzt werden, wenn Daten aus PTV VISSIM Traffic Simulation vorliegen und Sie diese anzeigen möchten.
Sie können das Digitale Geländemodell auch beschneiden. Dies kann an den Ecken des Modells genutzt werden. Dazu können Sie dann in GIS oder CATWALK einen Umring zeichnen und in KorFin® hinterlegen. Wählen Sie in der Zeile “Beschneidungen” die benötigte Datei aus.
Im Reiter “Parameter” stehen interne Daten zu Ihrem Projekt - grau hinterlegte Zeilen werden vom Programm automatisch generiert und verwaltet. Diese können nicht geändert werden. Jedem Projektbearbeiter an seinem Rechner werden eigene Parameter zugewiesen.
