Import der Konstruktionslinie

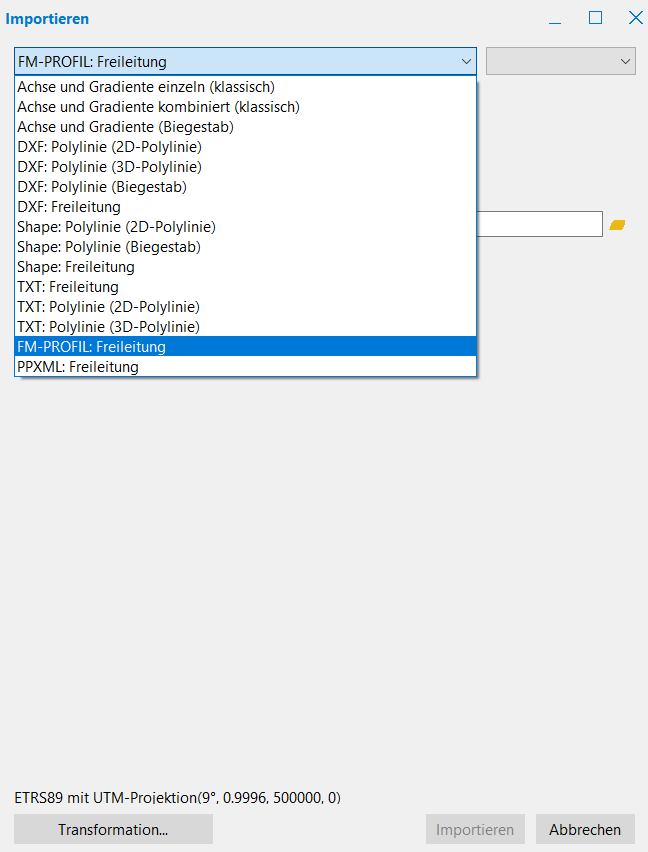

Wählen Sie im Menü “Infrastruktur > Trassierung” den Punkt “Konstruktionslinie(n) importieren”. Abhängig Ihrer Importdaten haben Sie die Wahl zwischen verschiedenen Importen.

Import von Achse und Gradiente einzeln (klassisch)

Import von Achse und Gradiente kombiniert (LandXML, klassisch)

Import von Achse und Gradiente Biegestab (klassisch)

Import von DXF-Daten

Import von Shape-Daten

Import von TXT-Daten (Freileitungen, Polylinien)

Import von XML-Daten (Freileitungen)

Import von FM-PROFIL-Daten

Zusätzlich ist es möglich, die importierten Daten anderer Quellsysteme mittels einer Transformation in das Zielsystem zu überführen.

Grundsätzlich wird entweder in die aktuell gewählte Konstruktionslinie oder in eine neue Konstruktionslinie importiert. Der erste Fall hat zur Folge, dass die Geometrie der Konstruktionslinie überschrieben wird. Diese Aktion kann aber wie beim Konstruieren zurückgenommen werden. Werden mehrere Linien auf einmal importiert, müssen neue Konstruktionslinien erstellt werden.

Aktivieren Sie den gewünschten Modus durch Setzen beziehungsweise Entfernen des entsprechenden Häkchens.

Werden neue Konstruktionslinien erstellt, muss der Typ der neuen Konstruktionslinie angegeben werden.
