Fachobjekte im Bereich Volumen

Im Hauptmenü wird durch Wahl eines Menüpunkts das entsprechende Fachobjekt erzeugt. Geben Sie im anschließenden Dialogfenster den Namen des Fachobjekts an.
Bei Auswahl eines Fachobjekts werden die Eigenschaften in den Projektinformationen angezeigt.

Die Fachobjekte dieses Fachbereichs umfassen:

Basis-Eigenschaften

Schreibschutz	Die Option “Schreibschutz” können Sie aktivieren, wenn Sie keine Änderungen erlauben möchten. Diese Option kann nur über das Kontextmenü (rechte Maustaste) auf dem Fachobjekt im Projektbaum über "Status setzen > Schreibschutz lösen!” zurückgesetzt werden.
Importschutz	Die Option “Importschutz” können Sie aktivieren, wenn Sie beim Import von Fachobjekten bestimmte Stände nicht überschreiben möchten.
nicht exportieren Ab Version 4.8.0	Falls aktiviert, wird das betreffende Fachobjekt bzw. Modell nicht exportiert.
Revidiert	Gibt an, ob eine Revision des Fachobjekts vorgenommen wurde.
Name	Gibt den Namen des Fachobjekts an.
ID	Automatisch generierte Identifikationsnummer eines Fachobjekts (BIM-Objekte und Konstruktionslinienobjekte). Sie darf nicht verändert werden.
Info	Als Freitext für alle möglichen Informationen vorgesehen, die vom Bearbeiter zusätzlich hinzugefügt werden können.

Transformation	Definiert gegebenenfalls die Transformation. Über ... öffnet sich die Transformationseinstellung.
Bauspezifik	Definiert die verwendete Bauspezifik.

Farbe	Wählt eine Farbe für den IFC-Export aus.
Schicht	Wählt eine Schicht aus, in welcher das neue Objekt im Gesamtmodell dargestellt werden soll. Zur Auswahl stehen “Modell”, “Konstruktionslinien”, “Szene”, “über Szene”. Details unter Darstellungsreihenfolge in KorFin®.
Schicht (QP)	Wählt eine Schicht aus, in welcher das neue Objekt im Querprofil dargestellt werden soll. Zur Auswahl stehen “unten”, “0”, “oben”.
Leistungsmeldung Ab Version 4.8.0	Wenn aktiviert, enthalten die Objekte die Zusatzinformation, ob sie gemeldet werden sollen oder nicht. Diese Information wird nach dem Upload in die Datenbank von der KorFin® mobile App verwendet. Nur aktivierte Objekte stehen in der KorFin® mobile App zur Leistungsmeldung zur Verfügung.

Hilfskonstruktion	Definiert, ob ein Modell für das Fachobjekt erstellt wird (Option deaktiviert) oder das Fachobjekt nur als Hilfsobjekt verwendet und kein Modell erstellt wird (Option aktiviert).
Baumaterial	Definiert, welches Baumaterial für das Objekt verwendet wird.

Trassierungslinie

Gibt die zugehörige Trassierungslinie zum Fachobjekt an. Danach können je nach Fachobjekt weitere Parameter zum Einstellen erscheinen.

Achtung: Eine einfache Konstruktionslinie ist keine Trassierungslinie!

Hier können in KorFin® erstellte oder importierte Trassierungen und BIM-Konstruktionslinien verknüpft werden.

Materialsetup

Ab Version 4.8.0 - “Materialmodus”.

Auswahl zwischen “kein Material”, “Material verwenden” und “Stil verwenden”.

Dementsprechend folgen weitere Einstellungen des verwendeten Materials oder Stils.

Material

Material des Objekts. Über ... öffnet sich ein Skripteditor, in welchem eine Materialdefinitionangegeben werden kann.

Stil (optional)

Wählt einen evtl. vorhandenen Darstellungsstil aus.

Die Auswahl des Lagesystems wird bei Punkt- und Linienobjekten mit variablem Lagesystem angezeigt. Im anderen Fall wählt das Fachobjekt das Lagesystem (bei Punktobjekt absolut, bei Linienobjekt relativ) selbst.

Referenzobjekte werden direkt in der Auswahl ausgewählt, über Drag&Drop vernetzt oder durch “…“ direkt im 3D-Ansichtsfenster gepickt.

Lagesystem	bei Punktobjekten	bei Linienobjekten	Achse 1	Achse 2
Absolut	Das Punktobjekt wird in absoluten kartesischen Koordinaten des Projekts definiert. Ist eine Trassierungslinie vernetzt, wird diese beim Ausrichten in der angerechneten Stelle berücksichtigt. Im anderen Fall, wird ein Richtungspunkt zur Ausrichtung verwendet. Mit Klick auf “…” kann die Lage aus dem Modell gepickt werden: Die Koordinaten werden direkt in 3D ausgewählt und übernommen. Mit SHIFT-Taste wird zusätzlich die Höhe übernommen.	Das Linienobjekt wird in absoluten kartesischen Koordinaten des Projekts definiert. Koordinaten können als Punkteliste direkt oder über einen Dateiverweis in der Schnittstelle Umgrenzung referenziert werden. Ist das Linienobjekt eine Objektkette und im Linienobjekt eine Trassierungslinie vernetzt, wird diese beim Ausrichten des Linienobjekts an den entsprechenden angerechneten Stellen berücksichtigt. Die definierte Linie kann mit den “Trim”-Parametern begrenzt werden.	X	Y
Absolut (nach Norden)	Entspricht dem Lagesystem “Absolut” mit Ausrichtung (0, 1). Das Punktobjekt wird nach Norden ausgerichtet.	Entspricht dem Lagesystem “absolut” mit Ausrichtung (0.0, 1.0) in jeder Stelle der Leitlinie (die Objekte der Objektkette werden nach Norden ausgerichtet).	X	Y
Geographisch	Das Lagesystem entspricht dem Lagesystem “Absolut” in geographischen Koordinaten. Die geographischen Koordinaten werden im aktuellen Projektsystem in kartesische Koordinaten transformiert.	Das Lagesystem entspricht dem Lagesystem “absolut” in geographischen Koordinaten. Die geographischen Koordinaten werden im aktuellen Projektsystem in kartesische Koordinaten transformiert.	L	B
Relativ Es muss eine Trassierungslinie vernetzt sein.	Das Punktobjekt wird relativ zu einer vernetzten Trassierungslinie positioniert. Dazu wird die Station der vernetzten Trassierungslinie sowie der seitliche Abstand T angegeben. Die Ausrichtung in der Lage ergibt sich aus der Tangente der Trassierungslinie an der Station oder durch einen weiteren relativen Ausrichtungspunkt. Die Angabe einer externen Station erfolgt mit “@“.	Die Leitlinie wird relativ zu einer vernetzten Trassierungslinie gebildet. Dazu wird der Stationsbereichs als Definitionsbereich der vernetzten Trassierungslinie sowie der seitliche Abstand T in jeder Station angegeben. Der Abstand T wird als abschnittsweise Definition oder über einen Verweis auf eine Quelle zur Schnittstelle Breite angegeben. Die Ausrichtung in der Lage an einer Station der Leitlinie ergibt sich aus der Tangente der Trassierungslinie an dieser Station. Die Angabe von externen Stationen erfolgt mit “@“. Optional sind externe Stationen für die T-Werte.	T	U
Relativ (nach Norden)	Entspricht dem Lagesystem “Relativ” mit Ausrichtung (0, 1). Das Punktobjekt wird nach Norden ausgerichtet.	Entspricht dem Lagesystem “relativ” mit Ausrichtung (0, 1) in der Lage an jeder Stelle der Leitlinie (die Objekte der Objektkette werden nach Norden ausgerichtet).	T	U
Relativ zu Linienobjekt Es muss ein Referenzobjekt zur Lage vernetzt sein. Die Bogenlänge der vernetzten Leitlinie beginnt immer bei 0.	Das Punktobjekt wird relativ zu einem vernetzten Linienobjekt abgesetzt. Die Ausrichtung wird von der vernetzten Leitlinie übernommen.	Die Leitlinie wird relativ zu einer vernetzte Leitlinie gebildet. Die vernetzte Leitlinie wird aus einem vernetzten Linienobjekt referenziert. Zusätzlich wird der Definitionsbereich der vernetzten Leitlinie und der relative Abstand R angegeben. Der Abstand R wird als abschnittsweise Definition oder über einen Verweis auf eine Quelle zur Schnittstelle Breite angegeben. Die Ausrichtung wird von der vernetzte Leitlinie übernommen.	R	S
Relativ zu Punktobjekt Es muss ein Referenzobjekt zur Lage vernetzt sein.	Das Punktobjekt wird relativ zu einem vernetzten Punktobjekt positioniert. Zusätzlich wird das Punktobjekt bezüglich im Koordinatensystems des vernetzten Punktobjekts nach rechts (R) und seitlich (S) verschoben. Damit wird die Ausrichtung des vernetzten Punktobjekts optional einer Trassierungslinie entsprechend übernommen.	Für Linienobjekte nicht verfügbar.
Relativ zu gedrehtem Punktobjekt	Entspricht dem Lagesystem “Relativ zu Punktobjekt” mit zusätzlicher Beachtung der Drehung des vernetzten Punktobjekts. Damit wird das Punktobjekt im gedrehten Koordinatensystem des vernetzten Punktobjekts positioniert und darin um (R,S) verschoben.	Für Linienobjekte nicht verfügbar.

Die Auswahl des Höhensystems wird bei Punkt- und Linienobjekten mit variablem Höhensystem angezeigt. Im anderen Fall wählt das Fachobjekt das Höhensystem (bei Punktobjekt absolut, bei Linienobjekt relativ) selbst.

Referenzobjekte werden direkt in der Auswahl ausgewählt, über Drag&Drop vernetzt oder durch “…“ direkt im 3D-Ansichtsfenster gepickt.

Die Höhendifferenz DZ wird auf jede Höhe aufdatiert.

Höhensystem	bei Punktobjekten	bei Linienobjekten	Achse 3
Absolut	Die Höhe wird im absoluten Koordinatensystem des Projekts angegeben. Mit Klick auf “…” kann die Höhe im 3D-Ansichtsfenster picket werden. Die Höhe wird direkt übernommen. Diese werden direkt übernommen. Mit SHIFT-Taste wird zusätzlich die Lage übernommen.	Die Höhen der Leitlinie werden im absoluten Koordinatensystem des Projekts angegeben. Die Höhen werden der Lage entnommen, wenn die Koordinaten 3D angegeben sind.	Z Z ist immer (0, 0, 1).
Achshöhe Es muss eine Trassierungslinie vernetzt sein.	Die Höhe ergibt sich aus der Trassierungslinie an der Stelle der Achse an der Station. Bei Verschiebung von Achse und Gradiente sowie Querneigungen ergibt sich eine Höhendifferenz zur Gradiente. Bei beidseitigen Überhöhungen ergibt sich eine Höhendifferenz zur Gradiente in der Gleismitte.	Die Höhen der Leitlinie ergeben sich aus der Trassierungslinie an der Stelle der Achse und über dem Definitionsbereich. Bei Verschiebung von Achse und Gradiente sowie Querneigungen ergibt sich eine Höhendifferenz zur Gradiente. Bei beidseitigen Überhöhungen ergibt sich eine Höhendifferenz zur Gradiente in der Gleismitte. Die Höhen werden als Liste von (Station, Höhe) direkt oder referenziert bezüglich einer externen Gradiente relativ oder bezüglich einer externen Umgrenzung absolut angerechnet. Optional sind die angegebenen Stationen der Höhen extern.
Gradientenhöhe Es muss eine Trassierungslinie vernetzt sein.	Die Höhe ergibt sich aus der Gradiente der vernetzten Trassierungslinie. Zusätzlich die Höhe aufdatiert. Die Neigung wird für die Auswertung über die gesamte Breite des Querprofils verlängert.	Die Höhen der Leitlinie ergeben sich aus der Gradiente der vernetzten Trassierungslinie über dem Definitionsbereich. Zusätzlich werden die Höhen in Abhängigkeit zur Station aufdatiert. Die Höhen werden als Liste von (Station, Höhe) direkt oder referenziert bezüglich einer externen Gradiente relativ oder bezüglich einer externen Umgrenzung absolut angerechnet. Optional sind die angegebenen Stationen der Höhen extern. Die Neigung wird für die Auswertung über die gesamte Breite des Querprofils verlängert.
Gradiente geneigt	Entspricht dem Höhensystem “Gradientenhöhe” mit Einbezug der Querneigungen oder Überhöhungen an der Station.	Entspricht dem Höhensystem “Gradientenhöhe” mit Einbezug der Querneigungen oder Überhöhungen an den Stationen.
Profil Es muss eine Trassierungslinie vernetzt sein.	Die Höhe wird aus der Höhe des Planungsprofil der vernetzten Trassierungslinie an der Station bestimmt. Zusätzlich wird die Höhe aufdatiert.	Die Höhen der Leitlinie ergeben sich aus dem Planungsprofil der vernetzten Trassierungslinie über dem Definitionsbereich. Zusätzlich werden die Höhen in Abhängigkeit zur Station aufdatiert.
Höhe Bezugsebene	Die Höhe wird aus der verwendeten Bezugsebene an der Lage ermittelt. Zusätzlich wird die Höhe aufdatiert. Die Bezugsebene wird in der Arbeitsmappe (Ebenen) festgelegt.	Die Höhen der Leitlinie ergeben sich aus der verwendeten Bezugsebene bezüglich der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert. Die Bezugsebene wird in der Arbeitsmappe (Ebenen) festgelegt.
Modellprojektion	Die Höhe wird aus der Projektion auf die Projektionsziele an der Lage ermittelt. Zusätzlich wird die Höhe aufdatiert. Die Projektionsziele zur Modellprojektion werden in der Arbeitsmappe (Projektionsziel) festgelegt.	Die Höhen der Leitlinie ergeben sich aus der Projektion auf die Projektionsziele bezüglich der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert. Die Projektionsziele zur Modellprojektion werden in der Arbeitsmappe (Projektionsziel) festgelegt.
Objektprojektion oben Es muss eine Referenzobjekt der Höhe vernetzt sein.	Die Höhe wird aus der Projektion auf ein anderes Fachobjekt bestimmt. Es wird die höchstgelegene Höhe verwendet. Zusätzlich wird die Höhe aufdatiert. Das Referenzobjekt der Höhe kann eine Gruppe sein.	Die Höhen der Leitlinie ergeben sich aus der Projektion auf ein anderes Fachobjekt bezüglich der Lage der Leitlinie. Es wird die höchstgelegene Höhe verwendet. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert. Das Referenzobjekt der Höhe kann eine Gruppe sein.
Objektprojektion unten	Entspricht dem Höhensystem “Objektprojektion oben” mit tiefstgelegener Höhe.	Entspricht dem Höhensystem “Objektprojektion oben” mit tiefstgelegener Höhe.
relativ zu Linienobjekt Es muss eine Referenzobjekt der Höhe vernetzt sein. Die Bogenlänge der vernetzten Leitlinie beginnt immer bei 0.	Die Höhe wird aus der Höhe im vernetzten Referenzobjekt der Höhe an der Stelle bestimmt. Zusätzlich wird die Höhe aufdatiert. Zusätzlich wird die Referenzstelle als Start-, End- oder beliebige Station angegeben. Der Lagepunkt wird auf das Linienobjekt angerechnet und an entsprechender Stelle die Höhe ausgewertet.	Die Höhen der Leitlinie ergeben sich aus den Höhen des vernetzten Referenzobjekt der Höhe über der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Bogenlänge der vernetzten Leitlinie aufdatiert. Die Lage der Leitlinie wird auf das Linienobjekt angerechnet und an entsprechenden Stellen die Höhe ausgewertet.	V Die Achse V ist die geneigte Z - Achse.
relativ zu Punktobjekt Es muss eine Referenzobjekt der Höhe vernetzt sein.	Die Höhe wird aus der Höhe des vernetzten Referenzobjekt der Höhe übernommen. Zusätzlich wird die Höhe aufdatiert.	Die Höhe der Leitlinie ergibt sich für den gesamten Verlauf aus der Höhe des vernetzten Referenzobjekt der Höhe übernommen. Zusätzlich wird die Höhe aufdatiert.	V Die Achse V ist die geneigte Z - Achse.

Definitionsbereich	Gibt den Bereich an, in welchem das Objekt modelliert wird. Es werden die beiden Stationen für Start und Ende des Objekts getrennt durch ein Komma angegeben. Voreingestellt ist die Angabe [ANFANG],[ENDE] zur Modellierung des Objekts über die Gesamtlänge der importierten Trassierungslinie. Stationsbezüge zur externen Stationierung (Kilometrierung) werden mit einem @ vor der Station gekennzeichnet.
T	Gibt die Skriptdefinition für den seitlichen Abstand [m] der Linie zur ausgewählten Achse an. Seitliche Abstände in Stationierungsrichtung rechts der Achse werden positiv und Abstände links der Achse werden negativ angegeben. Sollen Stationen und negative “T” Werte verwendet bzw. Vorzeichen (+,-) werden, dann müssen diese in Anführungszeichen gesetzt werden. Um mehrere Stationen angeben zu können, müssen diese dann mit \n abgetrennt werden. Beispiel: "300, -8\n310, -10\n315, -10\n320, -8"
Externe Stationen (T)	Gibt die Information an, ob Angaben im Skript für T sich auf externe (Option aktiviert) oder interne Stationen beziehen.
Lage verdichten	Verdichtet die Leitlinie in der Lage. Damit werden mehr Punkte eingefügt. Betrifft nur Linienobjekte.
Lage ausdünnen	Entfernt Punkte aus der Leitlinie in der Lage im angegebenen Gradbereich. Betrifft nur Linienobjekte.
Externe Stationen (Z)	Verwendet bei Aktivierung statt der internen Stationierung die Stationierung der zuvor definierten Kilometrierung des Verkehrswegs, also die externe Stationierung.

DZ (konstant)

Verschiebt das Fachobjekt entlang der vertikalen Achse um einen konstanten Wert. Höhenverschiebungen nach oben werden positiv und Höhenverschiebungen nach unten negativ angegeben.

Volumentyp	Wählt den Typ des Volumenkörpers aus der Liste der verfügbaren Varianten aus. Die Leistungsmeldungsapp filtert u.a. nach diesem Parameter die zu meldenden Objekte, daher ist die genaue Angabe zusammen mit dem Parameter “Segmentierung” wichtig für die korrekte Übertragung der Daten in die Datenbank.
Quertyp Ab Version 4.8.0	Wählt den Typ des Querprofils aus der Liste der verfügbaren Varianten aus.

Segmentierung

Teilt bei Aktivierung den Volumenkörper in Segmente auf.

Ermöglicht u. a. eine segmentweise Bauablaufsimulation.

Flächenberechnung

Auswahl zwischen “(nach Volumentyp)”, “immer”, “keine”.

Profilwiederholung

Gibt die Wiederholung des Profils an.

Volumen fortsetzen

Ab Version 4.8.0.

Für Volumenkörper gibt es eine Auswahlmöglichkeit um das Volumen fortzusetzen:

nicht fortsetzen (Standard, ehemals nicht aktiviert)
bei undefiniertem Profil (ehemals aktiviert)
fortsetzen bei Einpunktstelle (neu: setzt ein Volumen über Stationen fort, an denen nur Profillinien mit einem Punkt vorhanden sind).

Fachobjekt	Beschreibung der Eigenschaften

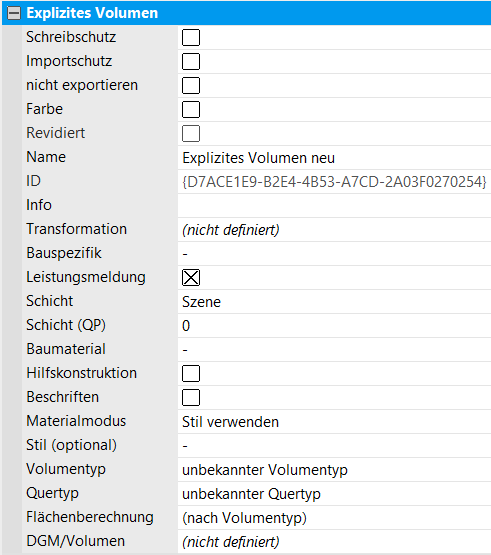

Explizites Volumen Ab Version 4.8.0
	Siehe oben “Basis-Eigenschaften”.
	DGM/Volumen

Fachobjekt	Beschreibung der Eigenschaften

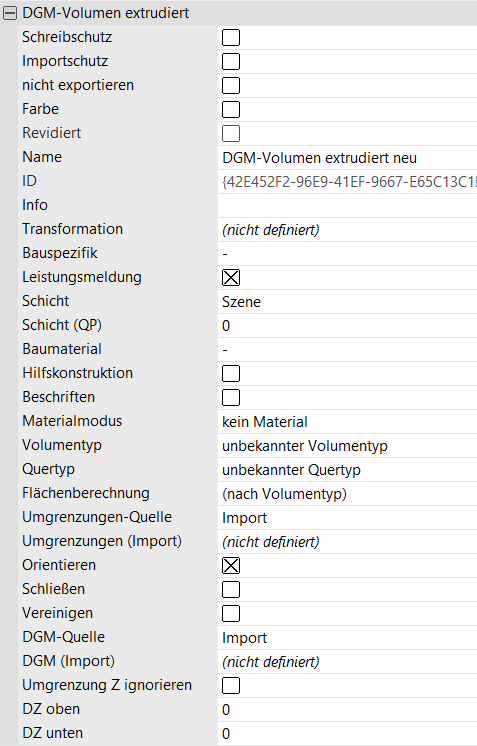

DGM-Volumen Ab Version 4.8.0 - DGM-Volumen extrudiert Beispiel aus Version 4.8.0	Volumen zwischen zwei DGM-Modellen (Rauminhalt) DGM Volumen extrudiert: Volumen, welches durch eine obere und eine untere Deckfläche begrenzt wird. Die Deckflächen können aus KorFin internen Flächen-Fachobjekten bestehen oder aus einer importierten Umgrenzungslinie. Die Datengrundlage (Fläche/Umgrenzung) wird auf das DGM projiziert, sodass die Punkte integriert werden.
	Siehe oben “Basis-Eigenschaften”.
	DGM (oben)	Definiert das Digitale Geländemodell (oben). Über ... öffnet sich der Skripteditor.
	DGM (unten)	Definiert das Digitale Geländemodell (unten). Über ... öffnet sich der Skripteditor.
	Umgrenzungen-Quelle	Gibt die Quelle für den Bezug von Umgrenzungen für das Volumenobjekt an. Zur Auswahl stehen “Import” und “Fachobjekt”.
	Umgrenzungen (Import) bzw. Umgrenzungen (Fachobjekt)	Gibt den Pfad für den Import einer Umgrenzungsdatei bzw. die Verknüpfung zur Umgrenzung von einem Fachobjekt an.
	Orientieren	Bei Aktivierung wird die Umgrenzung der Fläche in die mathematisch positive Richtung (gegen den Uhrzeigersinn) orientiert.
	Schließen	Bei Aktivierung wird die Umgrenzung geschlossen.
	Vereinigen	Vereinigt sich schneidende Umgrenzungen miteinander zu einer Umgrenzung.
	DGM-Quelle	Gibt die Quelle für den Bezug von einem DGM für das Volumenobjekt an. Zur Auswahl stehen “Import” und “Fachobjekt”.
	DGM (Import) bzw. DGM (Fachobjekt)	Gibt den Pfad für den Import eines DGMs bzw. die Verknüpfung zum DGM-Fachobjekt an.
	Umgrenzung Z ignorieren	Wenn die Höhe der Umgrenzung nicht mit der Höhe des DGM übereinstimmt (liegt ober- oder unterhalb), wird die Umgrenzung auf die Höhe des DGM projiziert.
	DZ oben	Verschiebt die obere Begrenzung des Volumenkörpers entlang der vertikalen Achse.
	DZ unten	Verschiebt die untere Begrenzung des Volumenkörpers entlang der vertikalen Achse.

Fachobjekt	Beschreibung der Eigenschaften

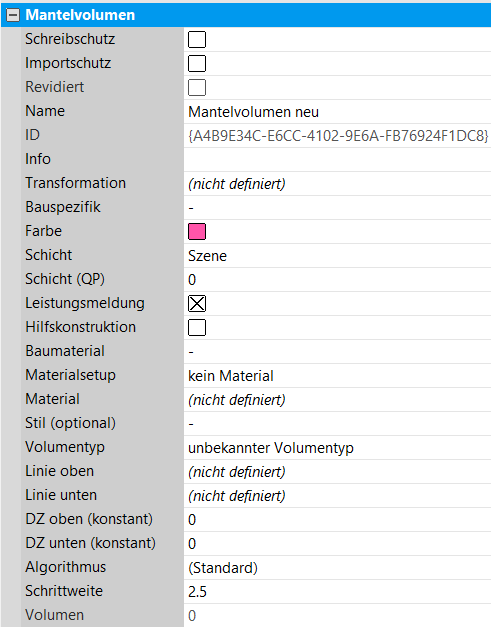

Mantelvolumen	Volumen, welches durch eine obere und eine untere Deckfläche begrenzt wird. Die Deckflächen werden an den Rändern mit einer Mantelfläche versehen.
	Siehe oben “Basis-Eigenschaften”.
	Linie oben	Definiert eine obere Linie als Begrenzung. Über ... öffnet sich der Skripteditor.
	Linie unten	Definiert eine untere Linie als Begrenzung. Über ... öffnet sich der Skripteditor.
	DZ oben (konstant)	Verschiebt die obere Begrenzung des Volumenkörpers entlang der vertikalen Achse um einen konstanten Wert.
	DZ unten (konstant)	Verschiebt die untere Begrenzung des Volumenkörpers entlang der vertikalen Achse um einen konstanten Wert.
	Algorithmus	Wählt einen Algorithmus aus.
	Schrittweite
	Volumen	Gibt den Volumeninhalt des Volumenobjekts an.

Fachobjekt	Beschreibung der Eigenschaften

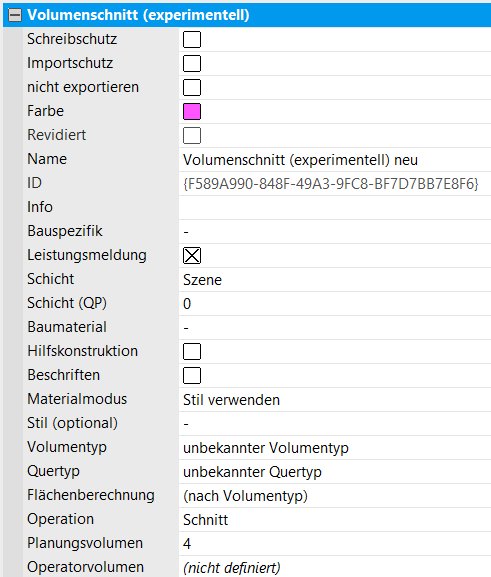

Volumenschnitt (experimentell) Ab Version 4.8.0
	Siehe oben “Basis-Eigenschaften”.

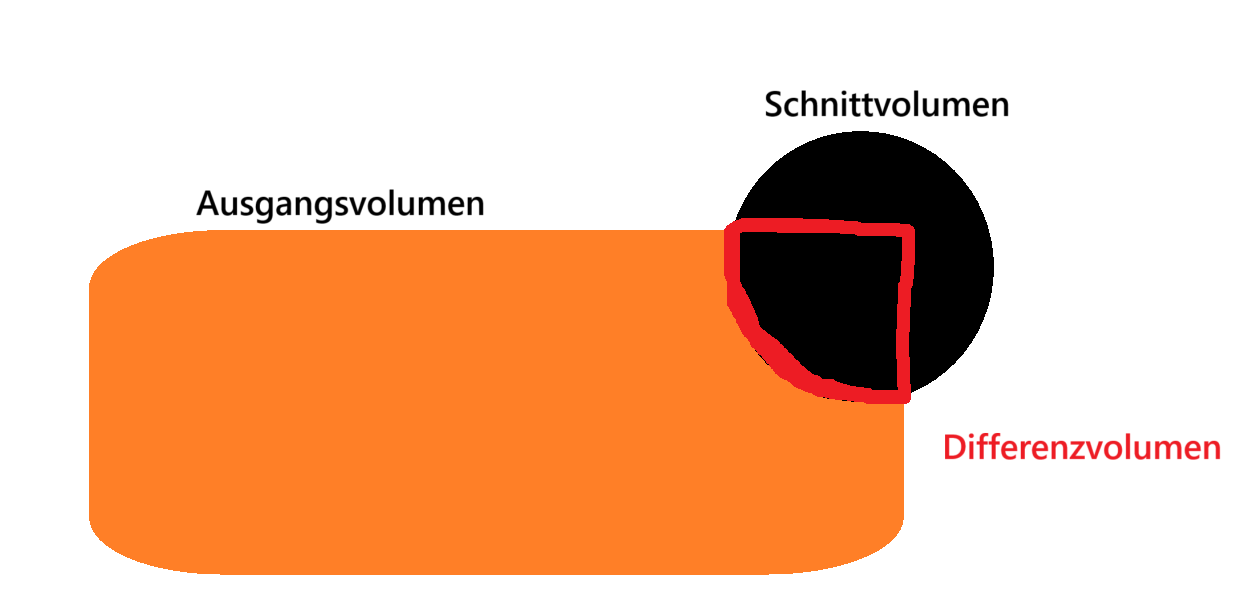

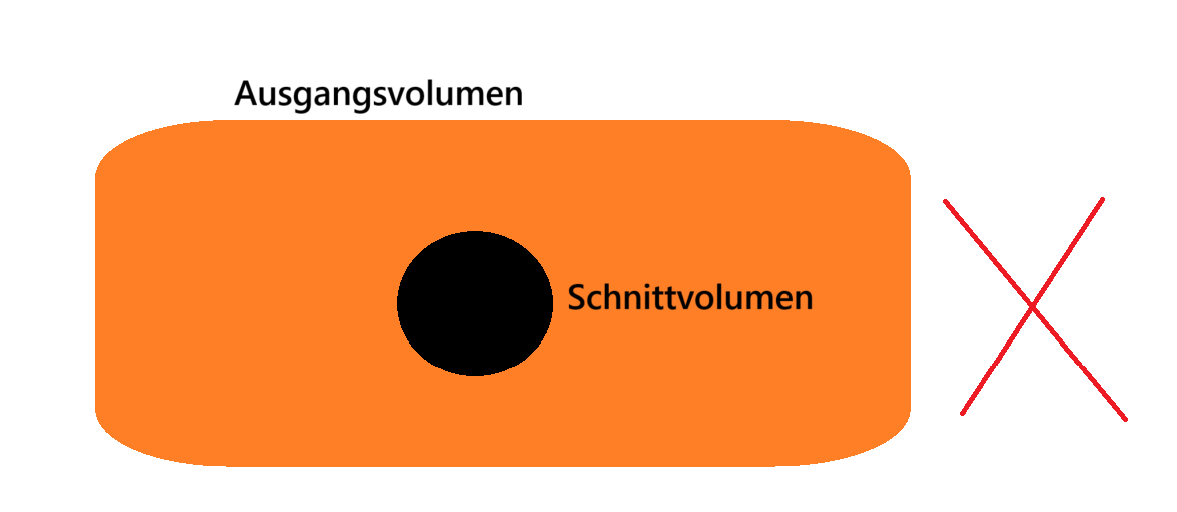

	Operation	Wählt eine Operation aus. Mögliche Auswahl - “Schnitt”, “Differenz (A/B)”, “Differenz (B/A)”, “Vereinigung”.
	Planungsvolumen	Wählt das Planungsvolumen aus einer Liste aus.
	Operatorvolumen	Gibt das Operatorvolumen an.

Fachobjekt	Beschreibung der Eigenschaften

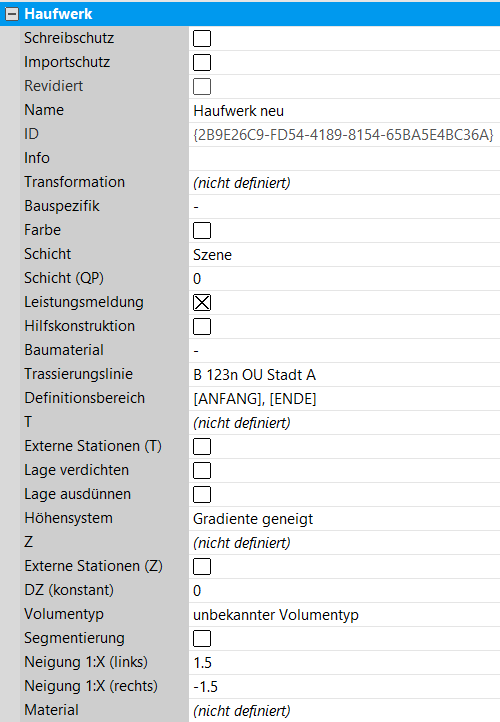

Haufwerk	Spezielles (einfaches) Querprofil-Profilvolumen zur Modellierung von standardisierten Haufwerken
	Siehe oben “Basis-Eigenschaften”.
	Neigung 1:X (links)	Legt die Neigungsparameter fest.
	Neigung 1:X (rechts)	Legt die Neigungsparameter fest. Beachten Sie bitte das Vorzeichen.

Fachobjekt

Beschreibung der Eigenschaften

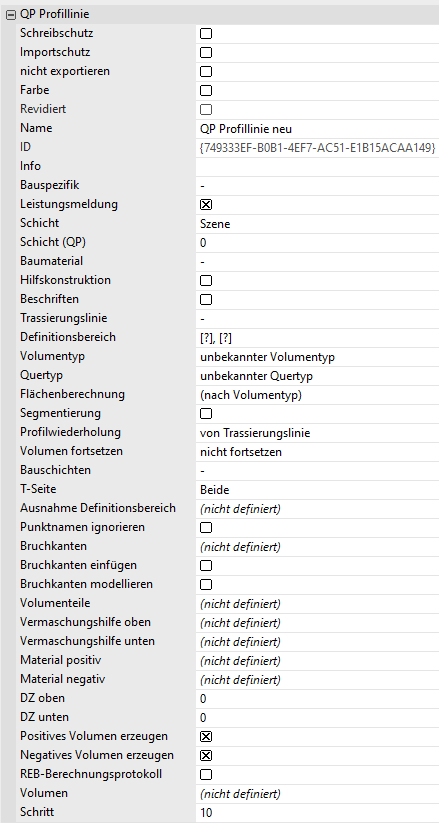

QP Profillinie

Ab Version 4.8.0

Dieses Fachobjekt nimmt einen Volumenkörper und kann diesen entlang einer Trassierungslinie in einzelne Segmente in Länge und Höhe zerschneiden und zu einem schichtweise auswertbaren Objekt umwandeln. Anschließend können die segmentierten Volumenkörper dieses Fachobjekts entsprechend über eine Leistungsmeldung gemeldet werden.

Siehe oben “Basis-Eigenschaften”.

Allgemeine Eigenschaften

Bruchkanten

Es sind Gelände- oder Planungslinien, die sich durch eine deutliche Änderung der Neigung ergeben.

Um die Modellierung zu optimieren, können Bruchkanten zusätzlich im DXF-Format angemeldet werden. In diesem Fall richtet sich die Modellierung nach der Bruchkante und nicht nach der vorhanden Nummerierung aus.

Die Verknüpfung zur betreffenden Datei erfolgt über … im Skripteditor. Hier können auch einzelne Punkte der Linienführung als Koordinaten angegeben werden (z.B. über Polylinienmessung im Messmodus.). Sollen mehrere Linien als Bruchkanten berücksichtigt werden, können deren Koordinaten im Skripteditor untereinander mit Leerzeile dazwischen eingefügt werden.

Bruchkanten können bei Trassierungsobjekten (“Straße”, “Straße (LandXML)”, “Gleis”, “Gleis (LandXML)”, wo entlang der gesamten Linie Querprofile mit hinterlegt sind, angegeben werden. In diesem Fall gelten die Bruchkanten für alle Profile.
Bruchkanten können bei Volumenobjekten angegeben werden. In diesem Fall werden sie bei Volumen berücksichtigt.
Es werden Linien geladen und die Durchstöße der Linie im Querprofil aufsteigend mit der Liniennummer berechnet. Die Querprofilpunkte aller Querprofillinien/der Querprofillinie die mit den Durchstößen übereinstimmen (Toleranz 1 cm Lage, 10 cm Höhe) übernehmen die Liniennummer des Durchstoßpunkts.

Bruchkanten einfügen

Falls aktiviert, wird/werden die unter “Bruchkanten” verknüpfte(n) Linie(n) berücksichtigt.

Bruchkanten modellieren

Falls aktiviert, wird/werden die die unter “Bruchkanten” verknüpfte(n) Linie(n) farblich gekennzeichnet.

Bauschichten

T-Seite

Auswahl zwischen “beide”, “links”, “rechts”, “T-Bereich”, “Unbekannt” von Achse aus gesehen.

Ausnahme Definitionsbereich

Hier können Stationsbereiche angegeben werden, in denen das Fachobjekt nicht modelliert werden soll.

Volumenteile

Vermaschungshilfe oben

Ab Version 4.8.0

Es können für die obere und untere Fläche alle Punkte neu vermascht werden.

Die Seitenflächen können nicht neu vermascht werden.

Dies wird für jede Profillinie durch eine Vermaschungshilfe ermöglicht. Diese definiert man direkt im Volumenfachobjekt im jeweiligen Skripteditor:

Station von,Station bis,Punktnummer von,Punktnummer zu

Die Vermaschungshilfe hat eine höhere Priorität als die automatische Vermaschung und wird zuerst angewandt.

Vermaschungshilfe unten

Ab Version 4.8.0

Es können für die obere und untere Fläche alle Punkte neu vermascht werden.

Die Seitenflächen können nicht neu vermascht werden.

Dies wird für jede Profillinie durch eine Vermaschungshilfe ermöglicht. Diese definiert man direkt im Volumenfachobjekt im jeweiligen Skripteditor:

Station von,Station bis,Punktnummer von,Punktnummer zu

Die Vermaschungshilfe hat eine höhere Priorität als die automatische Vermaschung und wird zuerst angewandt.

Material positiv

Gibt das Material des Volumenkörpers mit mathematisch positiv errechnetem Volumen an. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann.

Material negativ

Gibt das Material des Volumenkörpers mit mathematisch negativ errechnetem Volumen an. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann.

Die Defmod-Tags werden im Kapitel “Materialdefinition” beschrieben.

DZ oben

Verschiebt die obere Begrenzung des Volumenkörpers entlang der vertikalen Achse.

DZ unten

Verschiebt die untere Begrenzung des Volumenkörpers entlang der vertikalen Achse.

Positives Volumen erzeugen

Erzeugt bei Aktivierung ein positives Volumen (z.B. Auftrag).

Negatives Volumen erzeugen

Erzeugt bei Aktivierung ein negatives Volumen (z.B. Abtrag).

REB-Berechnungsprotokoll

Ab Version 4.8.0

Die Erstellung des Protokolls muss in den Parametern aktiviert werden. Dann stehen diese Daten für die Auswertung bereit.

Volumen

Schritt

Gibt die Schrittweite an, mit welcher in einzelne Segmente eingeteilt wird.

Fachobjekt

Beschreibung der Eigenschaften

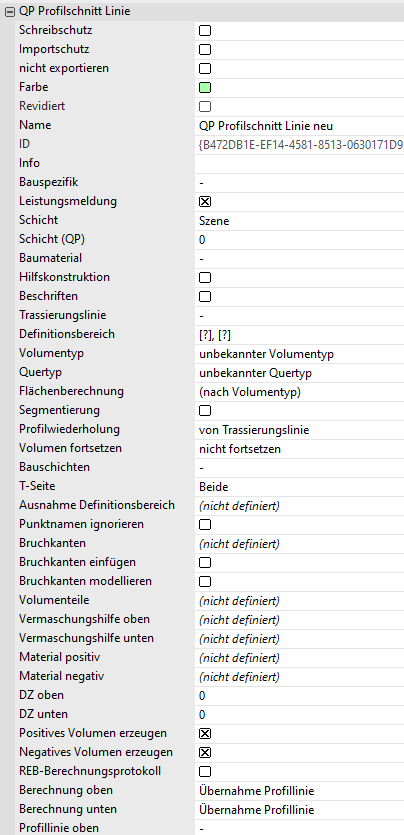

QP Profilschnitt Linie

Erzeugt aus 2 Flächen ein Volumen (positiv und negativ) über einen Schnitt entlang einer Linie. Es werden nur bestimmte Stationen als Schnitt ausgewertet.

Beim Anlegen der Fachobjekte ist darauf zu achten, welche Grundlageobjekte (QP Volumen Linie oder QP Volumen Fläche) verwendet werden.

Wird eine Modellfläche als Grundlage genutzt und sollen der Anfang und das Ende der Fläche an bestimmten Stellen mit aufgenommen werden, muss entsprechender Definitionsbereich gesetzt werden.

Kann bei der Berechnung eines Volumenschnitts vom Straßenkörper mit dem Baugrundschichtenmodell verwendet werden.

Siehe oben “Basis-Eigenschaften”.

Allgemeine Eigenschaften

Bruchkanten

Es sind Gelände- oder Planungslinien, die sich durch eine deutliche Änderung der Neigung ergeben.

Um die Modellierung zu optimieren, können Bruchkanten zusätzlich im DXF-Format angemeldet werden. In diesem Fall richtet sich die Modellierung nach der Bruchkante und nicht nach der vorhanden Nummerierung aus.

Die Verknüpfung zur betreffenden Datei erfolgt über … im Skripteditor. Hier können auch einzelne Punkte der Linienführung als Koordinaten angegeben werden (z.B. über Polylinienmessung im Messmodus.). Sollen mehrere Linien als Bruchkanten berücksichtigt werden, können deren Koordinaten im Skripteditor untereinander mit Leerzeile dazwischen eingefügt werden.

Bruchkanten können bei Trassierungsobjekten (“Straße”, “Straße (LandXML)”, “Gleis”, “Gleis (LandXML)”, wo entlang der gesamten Linie Querprofile mit hinterlegt sind, angegeben werden. In diesem Fall gelten die Bruchkanten für alle Profile.
Bruchkanten können bei Volumenobjekten angegeben werden. In diesem Fall werden sie bei Volumen berücksichtigt.
Es werden Linien geladen und die Durchstöße der Linie im Querprofil aufsteigend mit der Liniennummer berechnet. Die Querprofilpunkte aller Querprofillinien/der Querprofillinie die mit den Durchstößen übereinstimmen (Toleranz 1 cm Lage, 10 cm Höhe) übernehmen die Liniennummer des Durchstoßpunkts.

Bruchkanten einfügen

Falls aktiviert, wird/werden die unter “Bruchkanten” verknüpfte(n) Linie(n) berücksichtigt.

Bruchkanten modellieren

Falls aktiviert, wird/werden die die unter “Bruchkanten” verknüpfte(n) Linie(n) farblich gekennzeichnet.

Volumenteile

Vermaschungshilfe oben

Ab Version 4.8.0

Es können für die obere und untere Fläche alle Punkte neu vermascht werden.

Die Seitenflächen können nicht neu vermascht werden.

Dies wird für jede Profillinie durch eine Vermaschungshilfe ermöglicht. Diese definiert man direkt im Volumenfachobjekt im jeweiligen Skripteditor:

Station von,Station bis,Punktnummer von,Punktnummer zu

Die Vermaschungshilfe hat eine höhere Priorität als die automatische Vermaschung und wird zuerst angewandt.

Vermaschungshilfe unten

Ab Version 4.8.0

Es können für die obere und untere Fläche alle Punkte neu vermascht werden.

Die Seitenflächen können nicht neu vermascht werden.

Dies wird für jede Profillinie durch eine Vermaschungshilfe ermöglicht. Diese definiert man direkt im Volumenfachobjekt im jeweiligen Skripteditor:

Station von,Station bis,Punktnummer von,Punktnummer zu

Die Vermaschungshilfe hat eine höhere Priorität als die automatische Vermaschung und wird zuerst angewandt.

Material positiv

Gibt das Material des Volumenkörpers mit mathematisch positiv errechnetem Volumen an. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann.

Material negativ

Gibt das Material des Volumenkörpers mit mathematisch negativ errechnetem Volumen an. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann.

Die Defmod-Tags werden im Kapitel “Materialdefinition” beschrieben.

DZ oben

Verschiebt die obere Begrenzung des Volumenkörpers entlang der vertikalen Achse.

DZ unten

Verschiebt die untere Begrenzung des Volumenkörpers entlang der vertikalen Achse.

Positives Volumen erzeugen

Erzeugt bei Aktivierung ein positives Volumen.

Negatives Volumen erzeugen

Erzeugt bei Aktivierung ein negatives Volumen.

REB-Berechnungsprotokoll

Ab Version 4.8.0

Die Erstellung des Protokolls muss in den Parametern aktiviert werden. Dann stehen diese Daten für die Auswertung bereit.

Berechnung oben

Auswahl zwischen “Profillinie” und “Schnitt”.

Berechnung unten

Auswahl zwischen “Profillinie” und “Schnitt”.

Profillinie oben

Gibt die Bezeichnung der Profillinie an, welche die obere Begrenzung des Volumenkörpers darstellt. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann.

Profillinie unten

Gibt die Bezeichnung der Profillinie an, welche die untere Begrenzung des Volumenkörpers darstellt. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann.

Schritt

Gibt die Schrittweite an, mit welcher in einzelne Segmente eingeteilt wird.

Fachobjekt

Beschreibung der Eigenschaften

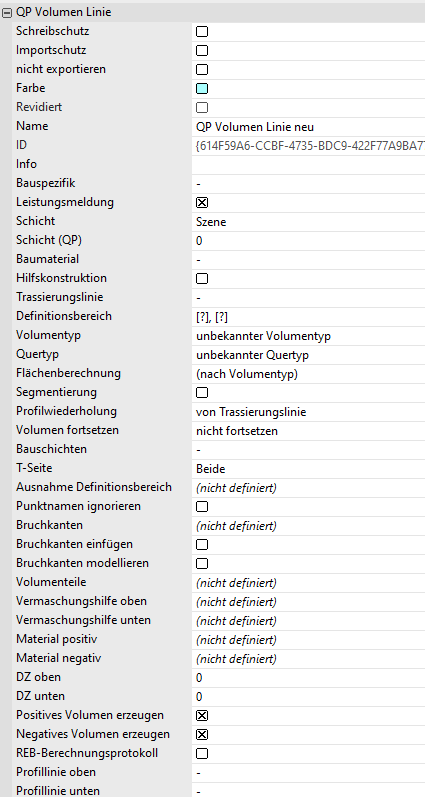

QP Volumen Linie

Querprofil-orientiertes Volumen einer Erdbauschicht bezüglich gegebener Querprofillinien für untere und obere Begrenzung.

Soll im Volumenmodell z.B. der Brückenbereich ausgespart werden, muss eine zusätzliche Geländelinie mit sog. “Nullquerprofilen” hinzugefügt werden, damit die Vermaschung korrekt ausgeführt erden kann.

Details zum Vorgehen siehe unter Linienmodell erstellen.

Siehe oben “Basis-Eigenschaften”.

Allgemeine Eigenschaften

Bruchkanten

Es sind Gelände- oder Planungslinien, die sich durch eine deutliche Änderung der Neigung ergeben.

Um die Modellierung zu optimieren, können Bruchkanten zusätzlich im DXF-Format angemeldet werden. In diesem Fall richtet sich die Modellierung nach der Bruchkante und nicht nach der vorhanden Nummerierung aus.

Die Verknüpfung zur betreffenden Datei erfolgt über … im Skripteditor. Hier können auch einzelne Punkte der Linienführung als Koordinaten angegeben werden (z.B. über Polylinienmessung im Messmodus.). Sollen mehrere Linien als Bruchkanten berücksichtigt werden, können deren Koordinaten im Skripteditor untereinander mit Leerzeile dazwischen eingefügt werden.

Bruchkanten können bei Trassierungsobjekten (“Straße”, “Straße (LandXML)”, “Gleis”, “Gleis (LandXML)”, wo entlang der gesamten Linie Querprofile mit hinterlegt sind, angegeben werden. In diesem Fall gelten die Bruchkanten für alle Profile.
Bruchkanten können bei Volumenobjekten angegeben werden. In diesem Fall werden sie bei Volumen berücksichtigt.
Es werden Linien geladen und die Durchstöße der Linie im Querprofil aufsteigend mit der Liniennummer berechnet. Die Querprofilpunkte aller Querprofillinien/der Querprofillinie die mit den Durchstößen übereinstimmen (Toleranz 1 cm Lage, 10 cm Höhe) übernehmen die Liniennummer des Durchstoßpunkts.

Bruchkanten einfügen

Falls aktiviert, wird/werden die unter “Bruchkanten” verknüpfte(n) Linie(n) berücksichtigt.

Bruchkanten modellieren

Falls aktiviert, wird/werden die die unter “Bruchkanten” verknüpfte(n) Linie(n) farblich gekennzeichnet.

Bauschichten

T-Seite

Auswahl zwischen “beide”, “links”, “rechts”, “T-Bereich”, “Unbekannt” von Achse aus gesehen.

Ausnahme Definitionsbereich

Hier können Stationsbereiche angegeben werden, in denen das Fachobjekt nicht modelliert werden soll.

Volumenteile

Vermaschungshilfe oben

Ab Version 4.8.0

Es können für die obere und untere Fläche alle Punkte neu vermascht werden.

Die Seitenflächen können nicht neu vermascht werden.

Dies wird für jede Profillinie durch eine Vermaschungshilfe ermöglicht. Diese definiert man direkt im Volumenfachobjekt im jeweiligen Skripteditor:

Station von,Station bis,Punktnummer von,Punktnummer zu

Die Vermaschungshilfe hat eine höhere Priorität als die automatische Vermaschung und wird zuerst angewandt.

Vermaschungshilfe unten

Ab Version 4.8.0

Es können für die obere und untere Fläche alle Punkte neu vermascht werden.

Die Seitenflächen können nicht neu vermascht werden.

Dies wird für jede Profillinie durch eine Vermaschungshilfe ermöglicht. Diese definiert man direkt im Volumenfachobjekt im jeweiligen Skripteditor:

Station von,Station bis,Punktnummer von,Punktnummer zu

Die Vermaschungshilfe hat eine höhere Priorität als die automatische Vermaschung und wird zuerst angewandt.

Material positiv

Gibt das Material des Volumenkörpers mit mathematisch positiv errechnetem Volumen an. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann.

Material negativ

Gibt das Material des Volumenkörpers mit mathematisch negativ errechnetem Volumen an. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann.

Die Defmod-Tags werden im Kapitel “Materialdefinition” beschrieben.

DZ oben

Verschiebt die obere Begrenzung des Volumenkörpers entlang der vertikalen Achse.

DZ unten

Verschiebt die untere Begrenzung des Volumenkörpers entlang der vertikalen Achse.

Positives Volumen erzeugen

Erzeugt bei Aktivierung ein positives Volumen (z.B. Auftrag).

Negatives Volumen erzeugen

Erzeugt bei Aktivierung ein negatives Volumen (z.B. Abtrag).

REB-Berechnungsprotokoll

Ab Version 4.8.0

Die Erstellung des Protokolls muss in den Parametern aktiviert werden. Dann stehen diese Daten für die Auswertung bereit.

Profillinie oben

Gibt die Bezeichnung der Profillinie an, welche die obere Begrenzung des Volumenkörpers darstellt. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann.

Profillinie unten

Gibt die Bezeichnung der Profillinie an, welche die untere Begrenzung des Volumenkörpers darstellt. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann.

Fachobjekt

Beschreibung der Eigenschaften

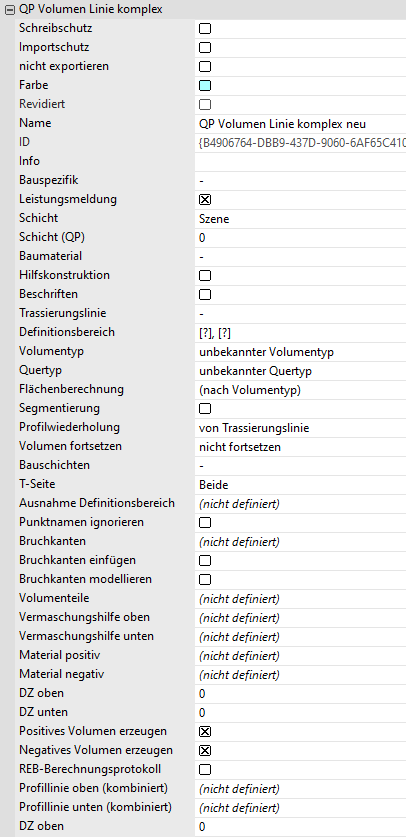

QP Volumen Linie komplex

Querprofil-orientiertes Volumen einer Erdbauschicht bezüglich gegebener Kombinationen von Querprofillinien für untere und obere Begrenzung.

Siehe oben “Basis-Eigenschaften”.

Allgemeine Eigenschaften

Bruchkanten

Es sind Gelände- oder Planungslinien, die sich durch eine deutliche Änderung der Neigung ergeben.

Um die Modellierung zu optimieren, können Bruchkanten zusätzlich im DXF-Format angemeldet werden. In diesem Fall richtet sich die Modellierung nach der Bruchkante und nicht nach der vorhanden Nummerierung aus.

Die Verknüpfung zur betreffenden Datei erfolgt über … im Skripteditor. Hier können auch einzelne Punkte der Linienführung als Koordinaten angegeben werden (z.B. über Polylinienmessung im Messmodus.). Sollen mehrere Linien als Bruchkanten berücksichtigt werden, können deren Koordinaten im Skripteditor untereinander mit Leerzeile dazwischen eingefügt werden.

Bruchkanten können bei Trassierungsobjekten (“Straße”, “Straße (LandXML)”, “Gleis”, “Gleis (LandXML)”, wo entlang der gesamten Linie Querprofile mit hinterlegt sind, angegeben werden. In diesem Fall gelten die Bruchkanten für alle Profile.
Bruchkanten können bei Volumenobjekten angegeben werden. In diesem Fall werden sie bei Volumen berücksichtigt.
Es werden Linien geladen und die Durchstöße der Linie im Querprofil aufsteigend mit der Liniennummer berechnet. Die Querprofilpunkte aller Querprofillinien/der Querprofillinie die mit den Durchstößen übereinstimmen (Toleranz 1 cm Lage, 10 cm Höhe) übernehmen die Liniennummer des Durchstoßpunkts.

Bruchkanten einfügen

Falls aktiviert, wird/werden die unter “Bruchkanten” verknüpfte(n) Linie(n) berücksichtigt.

Bruchkanten modellieren

Falls aktiviert, wird/werden die die unter “Bruchkanten” verknüpfte(n) Linie(n) farblich gekennzeichnet.

Bauschichten

T-Seite

Auswahl zwischen “beide”, “links”, “rechts”, “T-Bereich”, “Unbekannt” von Achse aus gesehen.

Ausnahme Definitionsbereich

Hier können Stationsbereiche angegeben werden, in denen das Fachobjekt nicht modelliert werden soll.

Volumenteile

Material positiv

Gibt das Material des Volumenkörpers mit mathematisch positiv errechnetem Volumen an. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann.

Material negativ

Gibt das Material des Volumenkörpers mit mathematisch negativ errechnetem Volumen an. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann.

Die Defmod-Tags werden im Kapitel “Materialdefinition” beschrieben.

DZ oben

Verschiebt die obere Begrenzung des Volumenkörpers entlang der vertikalen Achse.

DZ unten

Verschiebt die untere Begrenzung des Volumenkörpers entlang der vertikalen Achse.

Positives Volumen erzeugen

Erzeugt bei Aktivierung ein positives Volumen (z.B. Auftrag).

Negatives Volumen erzeugen

Erzeugt bei Aktivierung ein negatives Volumen (z.B. Abtrag).

REB-Berechnungsprotokoll

Ab Version 4.8.0

Die Erstellung des Protokolls muss in den Parametern aktiviert werden. Dann stehen diese Daten für die Auswertung bereit.

Profillinie oben (kombiniert)

Gibt die Bezeichnung der Profillinie an, welche die obere Begrenzung des Volumenkörpers darstellt. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann.

Profillinie unten (kombiniert)

Gibt die Bezeichnung der Profillinie an, welche die untere Begrenzung des Volumenkörpers darstellt. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann.

Fachobjekt

Beschreibung der Eigenschaften

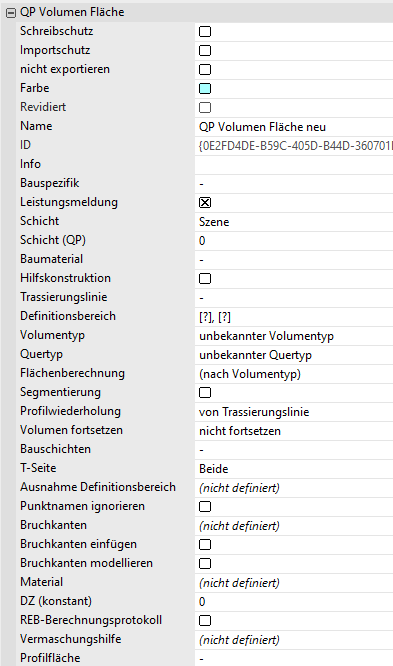

QP Volumen Fläche

Querprofil-orientiertes Volumen einer Erdbauschicht bezüglich einer gegebenen Querprofilfläche.

Siehe oben “Basis-Eigenschaften”.

Allgemeine Eigenschaften

Bruchkanten

Es sind Gelände- oder Planungslinien, die sich durch eine deutliche Änderung der Neigung ergeben.

Um die Modellierung zu optimieren, können Bruchkanten zusätzlich im DXF-Format angemeldet werden. In diesem Fall richtet sich die Modellierung nach der Bruchkante und nicht nach der vorhanden Nummerierung aus.

Die Verknüpfung zur betreffenden Datei erfolgt über … im Skripteditor. Hier können auch einzelne Punkte der Linienführung als Koordinaten angegeben werden (z.B. über Polylinienmessung im Messmodus.). Sollen mehrere Linien als Bruchkanten berücksichtigt werden, können deren Koordinaten im Skripteditor untereinander mit Leerzeile dazwischen eingefügt werden.

Bruchkanten können bei Trassierungsobjekten (“Straße”, “Straße (LandXML)”, “Gleis”, “Gleis (LandXML)”, wo entlang der gesamten Linie Querprofile mit hinterlegt sind, angegeben werden. In diesem Fall gelten die Bruchkanten für alle Profile.
Bruchkanten können bei Volumenobjekten angegeben werden. In diesem Fall werden sie bei Volumen berücksichtigt.
Es werden Linien geladen und die Durchstöße der Linie im Querprofil aufsteigend mit der Liniennummer berechnet. Die Querprofilpunkte aller Querprofillinien/der Querprofillinie die mit den Durchstößen übereinstimmen (Toleranz 1 cm Lage, 10 cm Höhe) übernehmen die Liniennummer des Durchstoßpunkts.

Bruchkanten einfügen

Falls aktiviert, wird/werden die unter “Bruchkanten” verknüpfte(n) Linie(n) berücksichtigt.

Bruchkanten modellieren

Falls aktiviert, wird/werden die die unter “Bruchkanten” verknüpfte(n) Linie(n) farblich gekennzeichnet.

Bauschichten

T-Seite

Auswahl zwischen “beide”, “links”, “rechts”, “T-Bereich”, “Unbekannt” von Achse aus gesehen.

Ausnahme Definitionsbereich

Hier können Stationsbereiche angegeben werden, in denen das Fachobjekt nicht modelliert werden soll.

Schnitt

Ab Version 4.8.1

Mithilfe dieses Parameters können Flächen (oder auch eine Gruppe mit gesammelten Objekten, von denen die Umgrenzung verwendet wird) eingefügt werden. Die entsprechenden Bereiche werden anschließend aus dem Volumenkörper ausgestanzt.

REB-Berechnungsprotokoll

Ab Version 4.8.0

Die Erstellung des Protokolls muss in den Parametern aktiviert werden. Dann stehen diese Daten für die Auswertung bereit.

Vermaschungshilfe

Ab Version 4.8.0

Es können für die obere und untere Fläche alle Punkte neu vermascht werden.

Die Seitenflächen können nicht neu vermascht werden.

Dies wird für jede Profillinie durch eine Vermaschungshilfe ermöglicht. Diese definiert man direkt im Volumenfachobjekt im jeweiligen Skripteditor:

Station von,Station bis,Punktnummer von,Punktnummer zu

Die Vermaschungshilfe hat eine höhere Priorität als die automatische Vermaschung und wird zuerst angewandt.

Profilfläche

Fachobjekt

Beschreibung der Eigenschaften

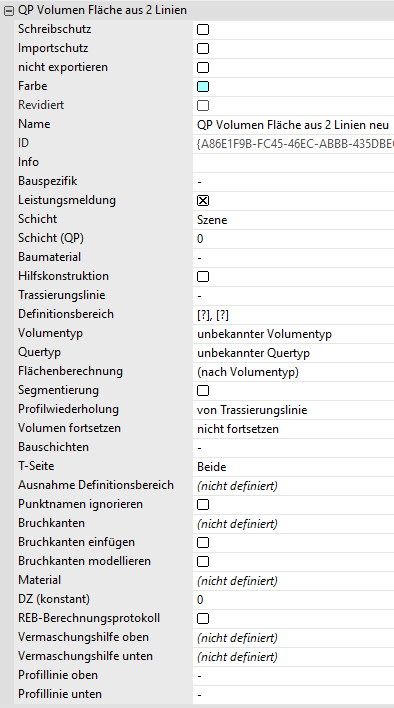

QP Volumen Fläche aus 2 Linien

Ab Version 4.8.0 verfügbar

Bei diesem Fachobjekt werden zwei Profillinien angegeben, welche dann eine positive Fläche bilden. Diese Fläche wird anschließend vermascht.
Besonderheit gegenüber dem Fachobjekt “QP Volumen Linie”: Es muss genau eine Fläche gebildet werden (kein Schnitt der Linien erlaubt).
Für Auftrag/Abtrag Volumen soll das Fachobjekt “QP Volumen Linie” verwendet werden.

Siehe oben “Basis-Eigenschaften”.

Allgemeine Eigenschaften

Bruchkanten

Es sind Gelände- oder Planungslinien, die sich durch eine deutliche Änderung der Neigung ergeben.

Um die Modellierung zu optimieren, können Bruchkanten zusätzlich im DXF-Format angemeldet werden. In diesem Fall richtet sich die Modellierung nach der Bruchkante und nicht nach der vorhanden Nummerierung aus.

Die Verknüpfung zur betreffenden Datei erfolgt über … im Skripteditor. Hier können auch einzelne Punkte der Linienführung als Koordinaten angegeben werden (z.B. über Polylinienmessung im Messmodus.). Sollen mehrere Linien als Bruchkanten berücksichtigt werden, können deren Koordinaten im Skripteditor untereinander mit Leerzeile dazwischen eingefügt werden.

Bruchkanten können bei Trassierungsobjekten (“Straße”, “Straße (LandXML)”, “Gleis”, “Gleis (LandXML)”, wo entlang der gesamten Linie Querprofile mit hinterlegt sind, angegeben werden. In diesem Fall gelten die Bruchkanten für alle Profile.
Bruchkanten können bei Volumenobjekten angegeben werden. In diesem Fall werden sie bei Volumen berücksichtigt.
Es werden Linien geladen und die Durchstöße der Linie im Querprofil aufsteigend mit der Liniennummer berechnet. Die Querprofilpunkte aller Querprofillinien/der Querprofillinie die mit den Durchstößen übereinstimmen (Toleranz 1 cm Lage, 10 cm Höhe) übernehmen die Liniennummer des Durchstoßpunkts.

Bruchkanten einfügen

Falls aktiviert, wird/werden die unter “Bruchkanten” verknüpfte(n) Linie(n) berücksichtigt.

Bruchkanten modellieren

Falls aktiviert, wird/werden die die unter “Bruchkanten” verknüpfte(n) Linie(n) farblich gekennzeichnet.

Bauschichten

T-Seite

Auswahl zwischen “beide”, “links”, “rechts”, “T-Bereich”, “Unbekannt” von Achse aus gesehen.

Ausnahme Definitionsbereich

Hier können Stationsbereiche angegeben werden, in denen das Fachobjekt nicht modelliert werden soll.

Schnitt

Ab Version 4.8.1

Mithilfe dieses Parameters können Flächen (oder auch eine Gruppe mit gesammelten Objekten, von denen die Umgrenzung verwendet wird) eingefügt werden. Die entsprechenden Bereiche werden anschließend aus dem Volumenkörper ausgestanzt.

REB-Berechnungsprotokoll

Ab Version 4.8.0

Die Erstellung des Protokolls muss in den Parametern aktiviert werden. Dann stehen diese Daten für die Auswertung bereit.

Vermaschungshilfe oben

Ab Version 4.8.0

Es können für die obere und untere Fläche alle Punkte neu vermascht werden.

Die Seitenflächen können nicht neu vermascht werden.

Dies wird für jede Profillinie durch eine Vermaschungshilfe ermöglicht. Diese definiert man direkt im Volumenfachobjekt im jeweiligen Skripteditor:

Station von,Station bis,Punktnummer von,Punktnummer zu

Die Vermaschungshilfe hat eine höhere Priorität als die automatische Vermaschung und wird zuerst angewandt.

Vermaschungshilfe unten

Ab Version 4.8.0

Es können für die obere und untere Fläche alle Punkte neu vermascht werden.

Die Seitenflächen können nicht neu vermascht werden.

Dies wird für jede Profillinie durch eine Vermaschungshilfe ermöglicht. Diese definiert man direkt im Volumenfachobjekt im jeweiligen Skripteditor:

Station von,Station bis,Punktnummer von,Punktnummer zu

Die Vermaschungshilfe hat eine höhere Priorität als die automatische Vermaschung und wird zuerst angewandt.

Profillinie oben

Gibt die Bezeichnung der Profillinie an, welche die obere Begrenzung des Volumenkörpers darstellt. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann.

Profillinie unten

Gibt die Bezeichnung der Profillinie an, welche die untere Begrenzung des Volumenkörpers darstellt. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann.

Fachobjekt

Beschreibung der Eigenschaften

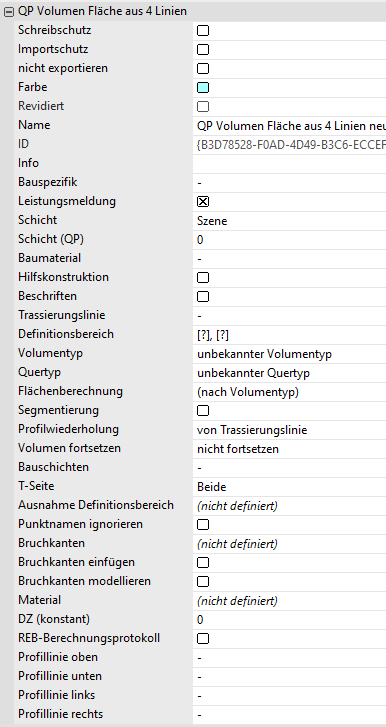

QP Volumen Fläche aus 4 Linien

Ab Version 4.8.0 verfügbar

Bei diesem Fachobjekt werden 3 bis 4 Profillinien angegeben, welche dann eine positive Fläche bilden. Diese Fläche wird anschließend vermascht.
Besonderheit gegenüber dem Fachobjekt “QP Volumen Linie”: Es muss genau eine Fläche gebildet werden (kein Schnitt der Linien erlaubt).
Für Auftrag/Abtrag Volumen soll das Fachobjekt “QP Volumen Linie” verwendet werden.

Siehe oben “Basis-Eigenschaften”.

Allgemeine Eigenschaften

Bruchkanten

Es sind Gelände- oder Planungslinien, die sich durch eine deutliche Änderung der Neigung ergeben.

Um die Modellierung zu optimieren, können Bruchkanten zusätzlich im DXF-Format angemeldet werden. In diesem Fall richtet sich die Modellierung nach der Bruchkante und nicht nach der vorhanden Nummerierung aus.

Die Verknüpfung zur betreffenden Datei erfolgt über … im Skripteditor. Hier können auch einzelne Punkte der Linienführung als Koordinaten angegeben werden (z.B. über Polylinienmessung im Messmodus.). Sollen mehrere Linien als Bruchkanten berücksichtigt werden, können deren Koordinaten im Skripteditor untereinander mit Leerzeile dazwischen eingefügt werden.

Bruchkanten können bei Trassierungsobjekten (“Straße”, “Straße (LandXML)”, “Gleis”, “Gleis (LandXML)”, wo entlang der gesamten Linie Querprofile mit hinterlegt sind, angegeben werden. In diesem Fall gelten die Bruchkanten für alle Profile.
Bruchkanten können bei Volumenobjekten angegeben werden. In diesem Fall werden sie bei Volumen berücksichtigt.
Es werden Linien geladen und die Durchstöße der Linie im Querprofil aufsteigend mit der Liniennummer berechnet. Die Querprofilpunkte aller Querprofillinien/der Querprofillinie die mit den Durchstößen übereinstimmen (Toleranz 1 cm Lage, 10 cm Höhe) übernehmen die Liniennummer des Durchstoßpunkts.

Bruchkanten einfügen

Falls aktiviert, wird/werden die unter “Bruchkanten” verknüpfte(n) Linie(n) berücksichtigt.

Bruchkanten modellieren

Falls aktiviert, wird/werden die die unter “Bruchkanten” verknüpfte(n) Linie(n) farblich gekennzeichnet.

Bauschichten

T-Seite

Auswahl zwischen “beide”, “links”, “rechts”, “T-Bereich”, “Unbekannt” von Achse aus gesehen.

Ausnahme Definitionsbereich

Hier können Stationsbereiche angegeben werden, in denen das Fachobjekt nicht modelliert werden soll.

Schnitt

Ab Version 4.8.1

Mithilfe dieses Parameters können Flächen (oder auch eine Gruppe mit gesammelten Objekten, von denen die Umgrenzung verwendet wird) eingefügt werden. Die entsprechenden Bereiche werden anschließend aus dem Volumenkörper ausgestanzt.

REB-Berechnungsprotokoll

Ab Version 4.8.0

Die Erstellung des Protokolls muss in den Parametern aktiviert werden. Dann stehen diese Daten für die Auswertung bereit.

Profillinie oben

Gibt die Bezeichnung der Profillinie an, welche die obere Begrenzung des Volumenkörpers darstellt.

Profillinie unten

Gibt die Bezeichnung der Profillinie an, welche die untere Begrenzung des Volumenkörpers darstellt.

Profillinie links

Gibt die Bezeichnung der Profillinie an, welche die linke Begrenzung des Volumenkörpers darstellt.

Profillinie rechts

Gibt die Bezeichnung der Profillinie an, welche die rechte Begrenzung des Volumenkörpers darstellt.

Fachobjekt

Beschreibung der Eigenschaften

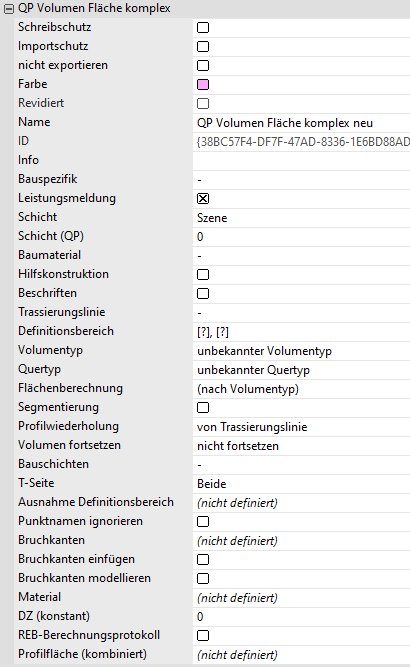

QP Volumen Fläche komplex

Querprofil-orientiertes Volumen einer Erdbauschicht bezüglich einer Kombination aus gegebenen Querprofillinien und -flächen.

Siehe oben “Basis-Eigenschaften”.

Allgemeine Eigenschaften

Bruchkanten

Es sind Gelände- oder Planungslinien, die sich durch eine deutliche Änderung der Neigung ergeben.

Um die Modellierung zu optimieren, können Bruchkanten zusätzlich im DXF-Format angemeldet werden. In diesem Fall richtet sich die Modellierung nach der Bruchkante und nicht nach der vorhanden Nummerierung aus.

Die Verknüpfung zur betreffenden Datei erfolgt über … im Skripteditor. Hier können auch einzelne Punkte der Linienführung als Koordinaten angegeben werden (z.B. über Polylinienmessung im Messmodus.). Sollen mehrere Linien als Bruchkanten berücksichtigt werden, können deren Koordinaten im Skripteditor untereinander mit Leerzeile dazwischen eingefügt werden.

Bruchkanten können bei Trassierungsobjekten (“Straße”, “Straße (LandXML)”, “Gleis”, “Gleis (LandXML)”, wo entlang der gesamten Linie Querprofile mit hinterlegt sind, angegeben werden. In diesem Fall gelten die Bruchkanten für alle Profile.
Bruchkanten können bei Volumenobjekten angegeben werden. In diesem Fall werden sie bei Volumen berücksichtigt.
Es werden Linien geladen und die Durchstöße der Linie im Querprofil aufsteigend mit der Liniennummer berechnet. Die Querprofilpunkte aller Querprofillinien/der Querprofillinie die mit den Durchstößen übereinstimmen (Toleranz 1 cm Lage, 10 cm Höhe) übernehmen die Liniennummer des Durchstoßpunkts.

Bruchkanten einfügen

Falls aktiviert, wird/werden die unter “Bruchkanten” verknüpfte(n) Linie(n) berücksichtigt.

Bruchkanten modellieren

Falls aktiviert, wird/werden die die unter “Bruchkanten” verknüpfte(n) Linie(n) farblich gekennzeichnet.

Bauschichten

T-Seite

Auswahl zwischen “beide”, “links”, “rechts”, “T-Bereich”, “Unbekannt” von Achse aus gesehen.

Ausnahme Definitionsbereich

Hier können Stationsbereiche angegeben werden, in denen das Fachobjekt nicht modelliert werden soll.

Schnitt

Ab Version 4.8.1

Mithilfe dieses Parameters können Flächen (oder auch eine Gruppe mit gesammelten Objekten, von denen die Umgrenzung verwendet wird) eingefügt werden. Die entsprechenden Bereiche werden anschließend aus dem Volumenkörper ausgestanzt.

REB-Berechnungsprotokoll

Ab Version 4.8.0

Die Erstellung des Protokolls muss in den Parametern aktiviert werden. Dann stehen diese Daten für die Auswertung bereit.

Profilfläche (kombiniert)

Fachobjekt

Beschreibung der Eigenschaften

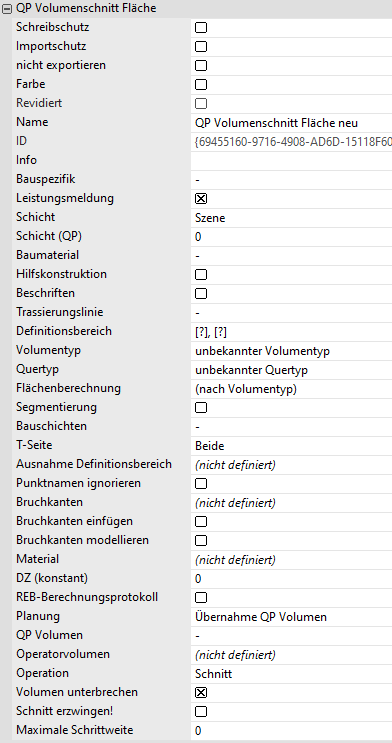

QP Volumenschnitt Fläche

Ab Version 4.8.0.

Führt einen Schnitt eines Volumens aus QP Fläche mit einem anderen Volumen durch.

Beim Anlegen der Fachobjekte ist darauf zu achten, welche Grundlageobjekte (QP Volumen Linie oder QP Volumen Fläche) verwendet werden.

Kann bei der Berechnung eines Volumenschnitts vom Straßenkörper mit dem Baugrundschichtenmodell verwendet werden.

Siehe oben “Basis-Eigenschaften”.

Allgemeine Eigenschaften

Bruchkanten

Es sind Gelände- oder Planungslinien, die sich durch eine deutliche Änderung der Neigung ergeben.

Um die Modellierung zu optimieren, können Bruchkanten zusätzlich im DXF-Format angemeldet werden. In diesem Fall richtet sich die Modellierung nach der Bruchkante und nicht nach der vorhanden Nummerierung aus.

Die Verknüpfung zur betreffenden Datei erfolgt über … im Skripteditor. Hier können auch einzelne Punkte der Linienführung als Koordinaten angegeben werden (z.B. über Polylinienmessung im Messmodus.). Sollen mehrere Linien als Bruchkanten berücksichtigt werden, können deren Koordinaten im Skripteditor untereinander mit Leerzeile dazwischen eingefügt werden.

Bruchkanten können bei Trassierungsobjekten (“Straße”, “Straße (LandXML)”, “Gleis”, “Gleis (LandXML)”, wo entlang der gesamten Linie Querprofile mit hinterlegt sind, angegeben werden. In diesem Fall gelten die Bruchkanten für alle Profile.
Bruchkanten können bei Volumenobjekten angegeben werden. In diesem Fall werden sie bei Volumen berücksichtigt.
Es werden Linien geladen und die Durchstöße der Linie im Querprofil aufsteigend mit der Liniennummer berechnet. Die Querprofilpunkte aller Querprofillinien/der Querprofillinie die mit den Durchstößen übereinstimmen (Toleranz 1 cm Lage, 10 cm Höhe) übernehmen die Liniennummer des Durchstoßpunkts.

Bruchkanten einfügen

Falls aktiviert, wird/werden die unter “Bruchkanten” verknüpfte(n) Linie(n) berücksichtigt.

Bruchkanten modellieren

Falls aktiviert, wird/werden die die unter “Bruchkanten” verknüpfte(n) Linie(n) farblich gekennzeichnet.

Bauschichten

T-Seite

Auswahl zwischen “beide”, “links”, “rechts”, “T-Bereich”, “Unbekannt” von Achse aus gesehen.

Ausnahme Definitionsbereich

Hier können Stationsbereiche angegeben werden, in denen das Fachobjekt nicht modelliert werden soll.

Schnitt

Ab Version 4.8.1

Mithilfe dieses Parameters können Flächen (oder auch eine Gruppe mit gesammelten Objekten, von denen die Umgrenzung verwendet wird) eingefügt werden. Die entsprechenden Bereiche werden anschließend aus dem Volumenkörper ausgestanzt.

REB-Berechnungsprotokoll

Ab Version 4.8.0

Die Erstellung des Protokolls muss in den Parametern aktiviert werden. Dann stehen diese Daten für die Auswertung bereit.

Planung

Ab Version 4.8.0.

Hier können nun neben Querprofilvolumen auch feste Volumen (IFC-Volumenobjekte) verwendet werden.

Bei Auswahl “Übernahme QP Volumen” muss in der nächsten Zeile das zugehörige Querprofilvolumen ausgewählt werden.
Bei Auswahl “Volumen” erscheint eine separate Zeile “Planungsvolumen” zur Angabe des zugehörigen IFC-Volumenobjekts.

Operation

Wählt eine Operation aus. Mögliche Auswahl - “Schnitt”, “Differenz (A/B)”, “Differenz (B/A)”, “Vereinigung”.

Volumen unterbrechen

Ab Version 4.8.0.

Wenn aktiviert, werden Volumen unterbrochen, wenn die Definition unvollständig ist (eine QP-Linie fehlt oder keine Daten hat). Im anderen Fall wird eine veränderte Schrittweite in den Querprofilen angenommen und das Volumen erstreckt sich über den gültigen Stationen (Lücken werden als Datenfehler angenommen und nicht als Volumenfehler).

Planungsvolumen

In Version 4.7.2.

Wählt das Planungsvolumen aus einer Liste aus.

Operatorvolumen

Gibt das Operatorvolumen an.

Schnitt erzwingen!

Ab Version 4.8.0.

Maximale Schrittweite

Ab Version 4.8.0.

Fachobjekt	Beschreibung der Eigenschaften

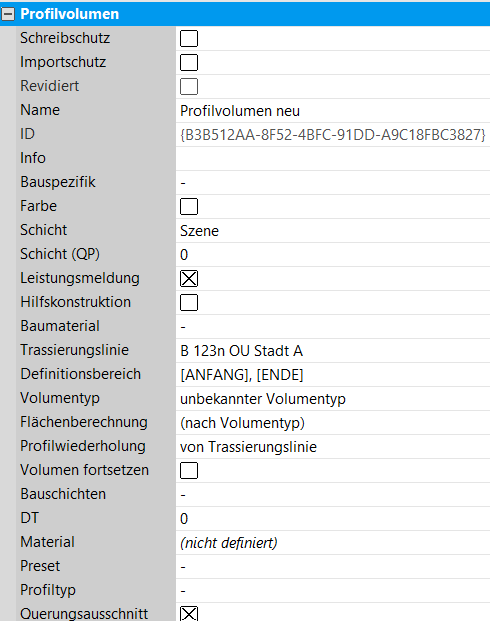

Profilvolumen	Das Profilvolumen ist ein Fachobjekt zur Erzeugung von parametrischen vernetzten Volumenkörpern mit spezifischen Profiltypen. Das Profilvolumen kann einzeln, über Presets oder mit einem Volumengenerator definiert werden.
	Siehe oben “Basis-Eigenschaften”.
	Bauschichten
	DT	Verschiebt den Volumenkörper mit dem gegebenen Abstand.
	Preset	Ermöglicht die Auswahl von vorher angelegten Profildefinitionen. Die Auswahl erfolgt über ein Dropdown-Menü.
	Querungsausschnitt	Falls aktiviert, wird der Volumenkörper bei vorhandenen Querungen unterbrochen.
	Profiltyp	Wählt den Profiltyp aus. Mögliche Auswahl - “Geländeverschiebung”, “verschobenes Profil”, “geböschtes Profil”, “Graben”, “Kreisprofil”. Je nach Auswahl erscheinen weitere Parameter zum Einstellen.
		Geländeverschiebung	Profilziel	Definition zur Verwendung als Böschungsziel in anderen Profilvolumen.
			T Bezug (links)	Bei Referenzierung auf ein anderes Profilvolumen wird dessen linke Begrenzung als linke Begrenzung des aktuell einzustellenden Profilvolumens verwendet.
			T (links)	Definiert eine zusätzliche Verschiebung der linken Begrenzung. Ist kein T Bezug (links) angegeben, erfolgt die Verschiebung bzgl. der verknüpften Trassierungslinie.
			T Bezug (rechts)	Bei Referenzierung auf ein anderes Profilvolumen wird dessen rechte Begrenzung als rechte Begrenzung des aktuell einzustellenden Profilvolumens verwendet.
			T (rechts)	Definiert eine zusätzliche Verschiebung der rechten Begrenzung. Ist kein T Bezug (rechts) angegeben, erfolgt die Verschiebung bzgl. der verknüpften Trassierungslinie.
			DZ	Definiert die Verschiebung der Geländelinie zur Bildung des Volumenkörpers.
		verschobenes Profil	Profilziel	Definition zur Verwendung als Böschungsziel in anderen Profilvolumen.
			Profil	Gibt eine Referenzierung zu einem anderen zu verwendenden Profilvolumen an. Die Angabe des Profils erfolgt über: CODE `Systemdefinition, Profilziel`
			DT	Definiert die Verschiebung des Profils in der Lage orthogonal zur Trassierungslinie.
			DZ	Definiert die Verschiebung des Profils in der Höhe.
		geböschtes Profil	Profilziel	Definition zur Verwendung als Böschungsziel in anderen Profilvolumen.
			Profil	Über ... öffnet sich ein Skripteditor, in welchem eine Profillinie definiert wird. Die Profilliniendefinition wird im Abschnitt Definition von parametrischen Volumenkörpern für den Erdkabelbereich beschrieben.
			Böschungsziel (links)	Gibt eine Referenzierung zu einem anderen zu verwendenden Profilvolumen an. Dieses wird als Profil verwendet, auf das geböscht wird. Die Angabe des Profils erfolgt über: CODE `Systemdefinition, Profilziel`
			Böschungswinkel (links) [°]	Stellt den Winkel ein, mit dem vom ersten Profilpunkt auf das Böschungsziel geböscht wird. Liegt das Böschungsziel oberhalb des definierten Profils, muss der Winkel mit Minuszeichen (mathematisch negativ) angegeben werden.
			Böschungsziel (rechts)	Gibt eine Referenzierung zu einem anderen zu verwendenden Profilvolumen an. Dieses wird als Profil verwendet, auf das geböscht wird. Die Angabe des Profils erfolgt über: CODE `Systemdefinition, Profilziel`
			Böschungswinkel (rechts) [°]	Stellt den Winkel ein, mit dem vom letzten Profilpunkt auf das Böschungsziel geböscht wird. Liegt das Böschungsziel oberhalb des definierten Profils, muss der Winkel ohne Minuszeichen (mathematisch positiv) angegeben werden.
		Graben	Profilziel	Definition zur Verwendung als Böschungsziel in anderen Profilvolumen.
		Graben	Mindestdeckung	Über ... öffnet sich ein Skripteditor, in welchem die Mindestdeckungen angegeben werden können. Die Mindestdeckungen werden im Abschnitt Definition von parametrischen Volumenkörpern für den Erdkabelbereich beschrieben.
		Kreisprofil	Profilziel	Definition zur Verwendung als Böschungsziel in anderen Profilvolumen.
			Kreisradius	Definiert den Radius des Kreisquerprofils.
			Verschiebung	Definiert die Verschiebung des Kreisquerprofils bzgl. der Trassierungslinie in Lage und Höhe. Die Definition erfolgt über: CODE `T, Z`

Fachobjekt

Beschreibung der Eigenschaften

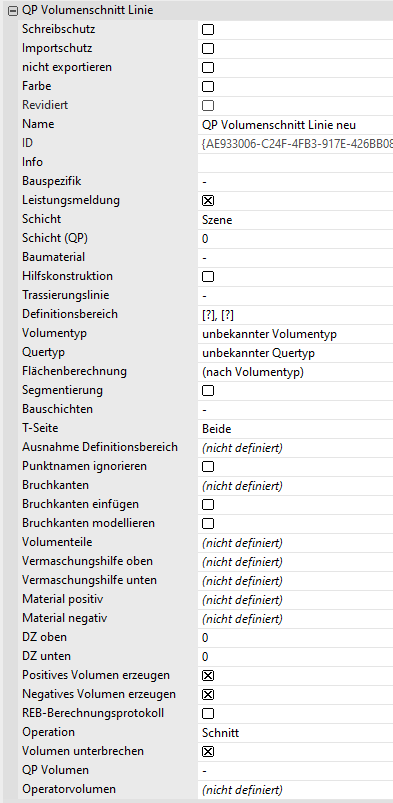

QP Volumenschnitt Linie

Führt einen Schnitt eines Volumens aus QP Linie mit einem anderen Volumen durch.

Beim Anlegen der Fachobjekte ist darauf zu achten, welche Grundlageobjekte (QP Volumen Linie oder QP Volumen Fläche) verwendet werden.

Kann bei der Berechnung eines Volumenschnitts vom Straßenkörper mit dem Baugrundschichtenmodell verwendet werden.

Siehe oben “Basis-Eigenschaften”.

Allgemeine Eigenschaften

Bruchkanten

Es sind Gelände- oder Planungslinien, die sich durch eine deutliche Änderung der Neigung ergeben.

Um die Modellierung zu optimieren, können Bruchkanten zusätzlich im DXF-Format angemeldet werden. In diesem Fall richtet sich die Modellierung nach der Bruchkante und nicht nach der vorhanden Nummerierung aus.

Die Verknüpfung zur betreffenden Datei erfolgt über … im Skripteditor. Hier können auch einzelne Punkte der Linienführung als Koordinaten angegeben werden (z.B. über Polylinienmessung im Messmodus.). Sollen mehrere Linien als Bruchkanten berücksichtigt werden, können deren Koordinaten im Skripteditor untereinander mit Leerzeile dazwischen eingefügt werden.

Bruchkanten können bei Trassierungsobjekten (“Straße”, “Straße (LandXML)”, “Gleis”, “Gleis (LandXML)”, wo entlang der gesamten Linie Querprofile mit hinterlegt sind, angegeben werden. In diesem Fall gelten die Bruchkanten für alle Profile.
Bruchkanten können bei Volumenobjekten angegeben werden. In diesem Fall werden sie bei Volumen berücksichtigt.
Es werden Linien geladen und die Durchstöße der Linie im Querprofil aufsteigend mit der Liniennummer berechnet. Die Querprofilpunkte aller Querprofillinien/der Querprofillinie die mit den Durchstößen übereinstimmen (Toleranz 1 cm Lage, 10 cm Höhe) übernehmen die Liniennummer des Durchstoßpunkts.

Bruchkanten einfügen

Falls aktiviert, wird/werden die unter “Bruchkanten” verknüpfte(n) Linie(n) berücksichtigt.

Bruchkanten modellieren

Falls aktiviert, wird/werden die die unter “Bruchkanten” verknüpfte(n) Linie(n) farblich gekennzeichnet.

Volumenteile

Vermaschungshilfe oben

Ab Version 4.8.0

Es können für die obere und untere Fläche alle Punkte neu vermascht werden.

Die Seitenflächen können nicht neu vermascht werden.

Dies wird für jede Profillinie durch eine Vermaschungshilfe ermöglicht. Diese definiert man direkt im Volumenfachobjekt im jeweiligen Skripteditor:

Station von,Station bis,Punktnummer von,Punktnummer zu

Die Vermaschungshilfe hat eine höhere Priorität als die automatische Vermaschung und wird zuerst angewandt.

Vermaschungshilfe unten

Ab Version 4.8.0

Es können für die obere und untere Fläche alle Punkte neu vermascht werden.

Die Seitenflächen können nicht neu vermascht werden.

Dies wird für jede Profillinie durch eine Vermaschungshilfe ermöglicht. Diese definiert man direkt im Volumenfachobjekt im jeweiligen Skripteditor:

Station von,Station bis,Punktnummer von,Punktnummer zu

Die Vermaschungshilfe hat eine höhere Priorität als die automatische Vermaschung und wird zuerst angewandt.

Material positiv

Gibt das Material des Volumenkörpers mit mathematisch positiv errechnetem Volumen an. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann.

Material negativ

Gibt das Material des Volumenkörpers mit mathematisch negativ errechnetem Volumen an. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann.

Die Defmod-Tags werden im Kapitel “Materialdefinition” beschrieben.

DZ oben

Verschiebt die obere Begrenzung des Volumenkörpers entlang der vertikalen Achse.

DZ unten

Verschiebt die untere Begrenzung des Volumenkörpers entlang der vertikalen Achse.

Positives Volumen erzeugen

Erzeugt bei Aktivierung ein positives Volumen (z.B. Auftrag).

Negatives Volumen erzeugen

Erzeugt bei Aktivierung ein negatives Volumen (z.B. Abtrag).

REB-Berechnungsprotokoll

Ab Version 4.8.0

Die Erstellung des Protokolls muss in den Parametern aktiviert werden. Dann stehen diese Daten für die Auswertung bereit.

Operation

Wählt eine Operation aus. Mögliche Auswahl - “Schnitt”, “Differenz (A/B)”, “Differenz (B/A)”, “Vereinigung”.

Volumen unterbrechen

Ab Version 4.8.0.

Wenn aktiviert, werden Volumen unterbrochen, wenn die Definition unvollständig ist (eine QP-Linie fehlt oder keine Daten hat). Im anderen Fall wird eine veränderte Schrittweite in den Querprofilen angenommen und das Volumen erstreckt sich über den gültigen Stationen (Lücken werden als Datenfehler angenommen und nicht als Volumenfehler).

Planungsvolumen

Wählt das Planungsvolumen aus einer Liste aus.

Operatorvolumen

Gibt das Operatorvolumen an.

Fachobjekt	Beschreibung der Eigenschaften

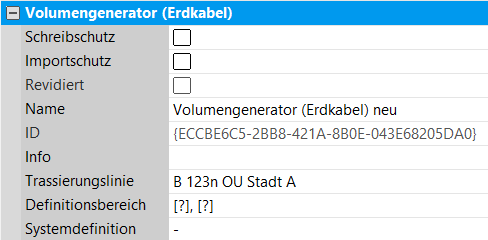

Volumengenerator (Erdkabel)	Erzeugt aus einer Linie einen Volumenkörper mit verknüpften Informationen (z.B. Kabelgraben, Haufwerke, Baustraßen etc.). Über “Volumengenerator (Erdkabel) neu…” definieren Sie die entsprechenden Eigenschaften.
	Siehe oben “Basis-Eigenschaften”.
	Systemdefinition	Wählt eine Definition aus der Liste verfügbarer Volumendefinitionen aus.

Fachobjekt	Beschreibung der Eigenschaften

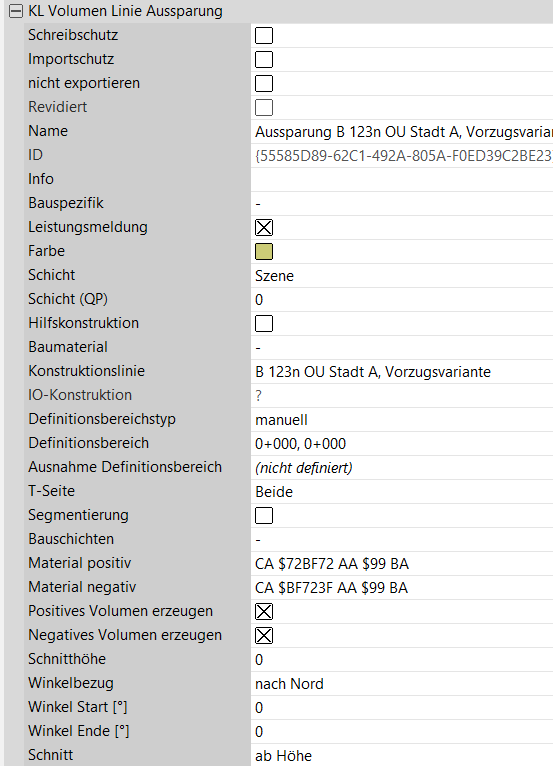

KL Volumen Linie Aussparung Ab Version 4.8.0
	Siehe oben “Basis-Eigenschaften”.
	Konstruktionslinie
	IO-Konstruktion
	Definitionsbereichstyp
	Definitionsbereich
	Ausnahme Definitionsbereich	Hier können Stationsbereiche angegeben werden, in denen das Fachobjekt nicht modelliert werden soll.
	T-Seite	Auswahl zwischen “beide”, “links”, “rechts”, “T-Bereich”, “Unbekannt” von Achse aus gesehen.
	Bauschichten
	Material positiv	Gibt das Material des Volumenkörpers mit mathematisch positiv errechnetem Volumen an. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann.
	Material negativ	Gibt das Material des Volumenkörpers mit mathematisch negativ errechnetem Volumen an. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann. Die Defmod-Tags werden im Kapitel “Materialdefinition” beschrieben.
	Positives Volumen erzeugen	Erzeugt bei Aktivierung ein positives Volumen (z.B. Auftrag).
	Negatives Volumen erzeugen	Erzeugt bei Aktivierung ein negatives Volumen (z.B. Abtrag).
	Schnitthöhe
	Winkelbezug
	Winkel Start [°]
	Winkel Ende [°]
	Schnitt	Mögliche Auswahl “ab Höhe” und “bis Höhe”.

Fachobjekt	Beschreibung der Eigenschaften

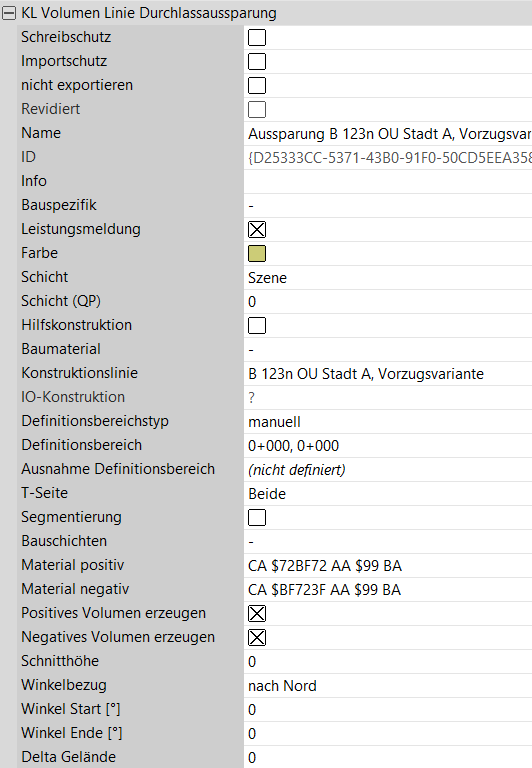

KL Volumen Linie Durchlassaussparung Ab Version 4.8.0
	Siehe oben “Basis-Eigenschaften”.
	Konstruktionslinie
	IO-Konstruktion
	Definitionsbereichstyp
	Definitionsbereich
	Ausnahme Definitionsbereich	Hier können Stationsbereiche angegeben werden, in denen das Fachobjekt nicht modelliert werden soll.
	T-Seite	Auswahl zwischen “beide”, “links”, “rechts”, “T-Bereich”, “Unbekannt” von Achse aus gesehen.
	Bauschichten
	Material positiv	Gibt das Material des Volumenkörpers mit mathematisch positiv errechnetem Volumen an. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann.
	Material negativ	Gibt das Material des Volumenkörpers mit mathematisch negativ errechnetem Volumen an. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann. Die Defmod-Tags werden im Kapitel “Materialdefinition” beschrieben.
	Positives Volumen erzeugen	Erzeugt bei Aktivierung ein positives Volumen (z.B. Auftrag).
	Negatives Volumen erzeugen	Erzeugt bei Aktivierung ein negatives Volumen (z.B. Abtrag).
	Schnitthöhe
	Winkelbezug
	Winkel Start [°]
	Winkel Ende [°]
	Delta Gelände

Fachobjekt	Beschreibung der Eigenschaften
Bauschichtendefinition Bis Version 4.7.0, anschließend unter Fachobjekte im Bereich Bauen zu finden.	Die Bauschichtendefinition legt die Schichtdicke der zu meldenden Schichten bei der Leistungsmeldung für einen Dammkörper fest. Die Definition wird bei Volumen (bzw. im Bereich “Bauen”) hinterlegt.

Fachobjekt	Beschreibung der Eigenschaften

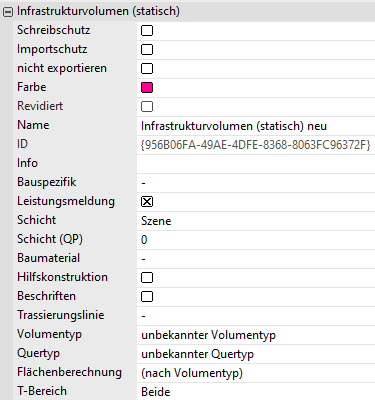

Infrastrukturvolumen (statisch)	Volumen, das aus einer Quelle unveränderbar geladen wurde.
	Siehe oben “Basis-Eigenschaften”.
	T-Bereich	Definiert den Bereich mit bestimmten Abständen links und rechts, in welchem das Modell bzw. das Fachobjekt gelten soll. Mögliche Auswahl - “beide”, “links”, “rechts”, “T-Bereich”.

Weitere Informationen:

Im Hauptmenü wird durch Auswahl eines Menüpunkts das entsprechende Element erzeugt. Geben Sie im anschließenden Dialogfenster den Namen des Elements an.

Bei Auswahl eines Elements werden die Eigenschaften in den Projektinformationen angezeigt.

Modellierung | Volumen

Planung im Bereich Erdkabel

Baugrundplanung in KorFin®

Liste von Eigenschaften (Fachobjekte)

Explizites Volumen

DGM-Volumen

Mantelvolumen

Volumenschnitt (experimentell)

Haufwerk

QP Profillinie

QP Profilschnitt Linie

QP Volumen Linie

QP Volumen Linie komplex

QP Volumen Fläche

QP Volumen Fläche aus 2 Linien

QP Volumen Fläche aus 4 Linien

QP Volumen Fläche komplex

QP Volumenschnitt Fläche

Profilvolumen

QP Volumenschnitt Linie

Volumengenerator (Erdkabel)

KL Volumen Linie Aussparung

KL Volumen Linie Durchlassaussparung

Bauschichtendefinition

Infrastrukturvolumen (statisch)
